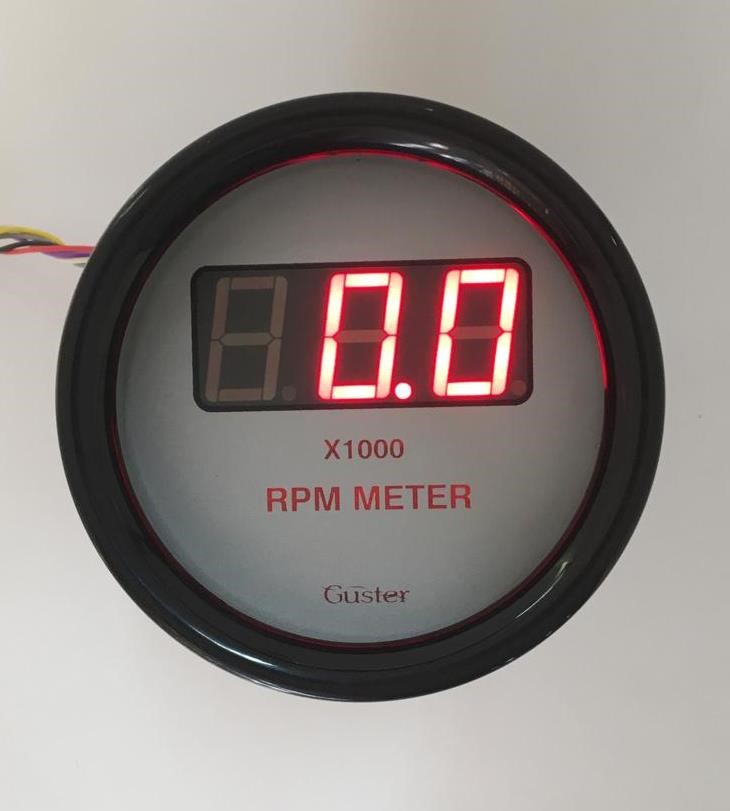

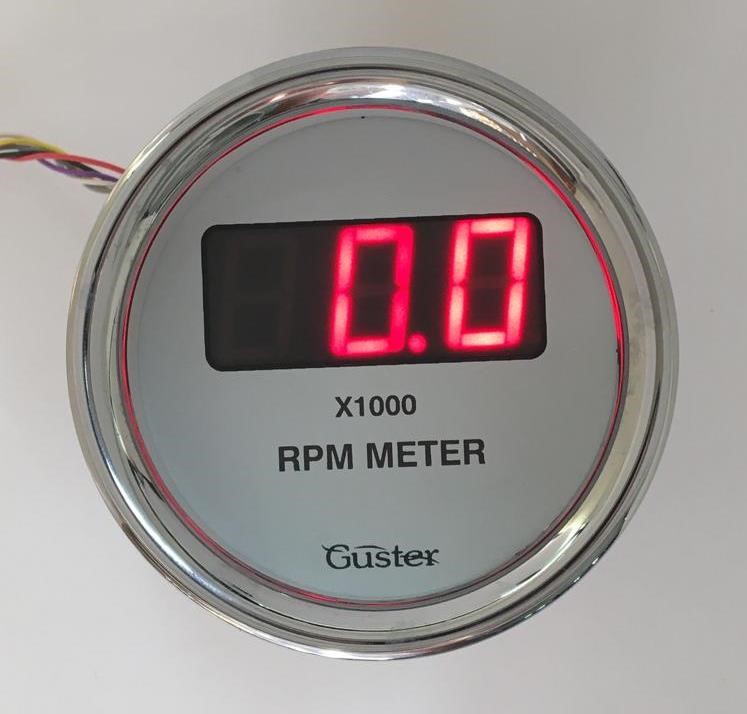

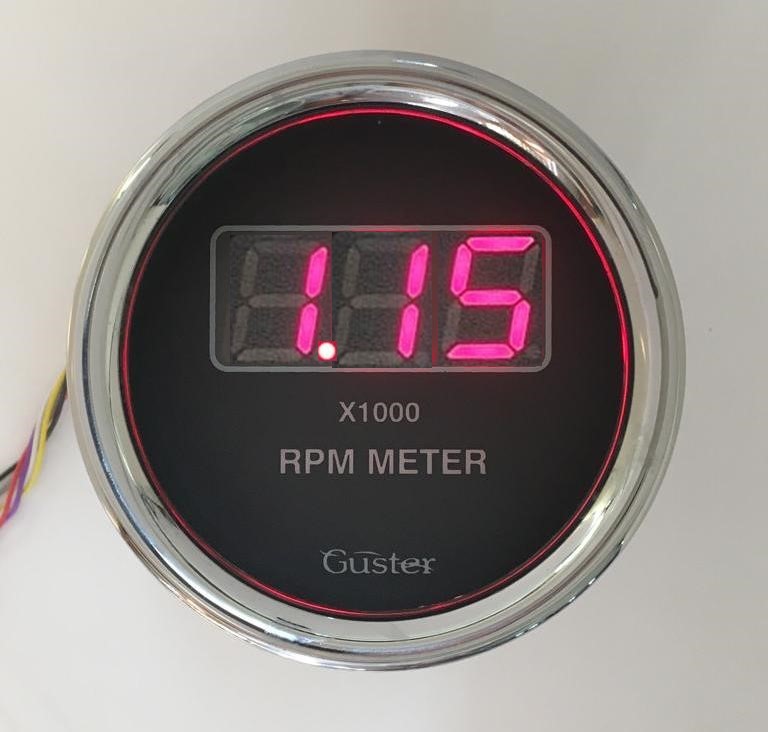

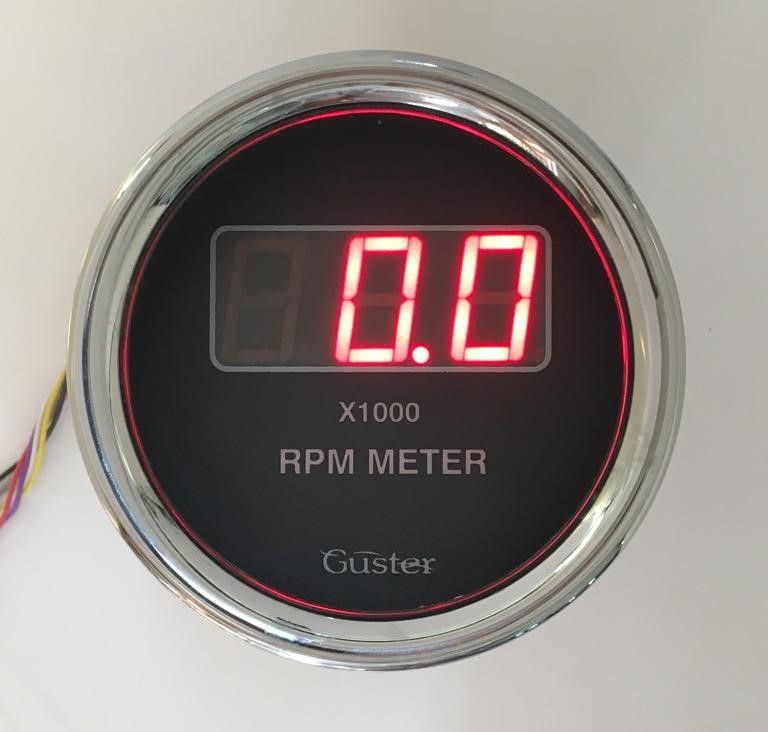

CG-21 CONTA GIROS
O Produto
Apresenta em formato digital a rotação do motor em RPM. Precisão digital. Conta giros para veículos diesel (ver opcionais).
Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.
Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.
Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo.
Pode ser utilizado em equipamentos com motores elétricos ou com dispositivos que giram em torno de um eixo ou ponto e que necessite monitorar a rotação por minutos. Com opcional ATUADOR EXTERNO, pode-se atuar dispositivo externo (ex: alarme sonoro, bloqueio, etc) caso atinja o limite de giro programado pelo usuário. Para isso dispomos de algumas alternativas de sensores (ver Sensores).
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Possível implementação para realizar ciclo, mantendo entre mínimo e máxima programável pelo usuário, através do Atuador Externo. Consulte-nos.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).

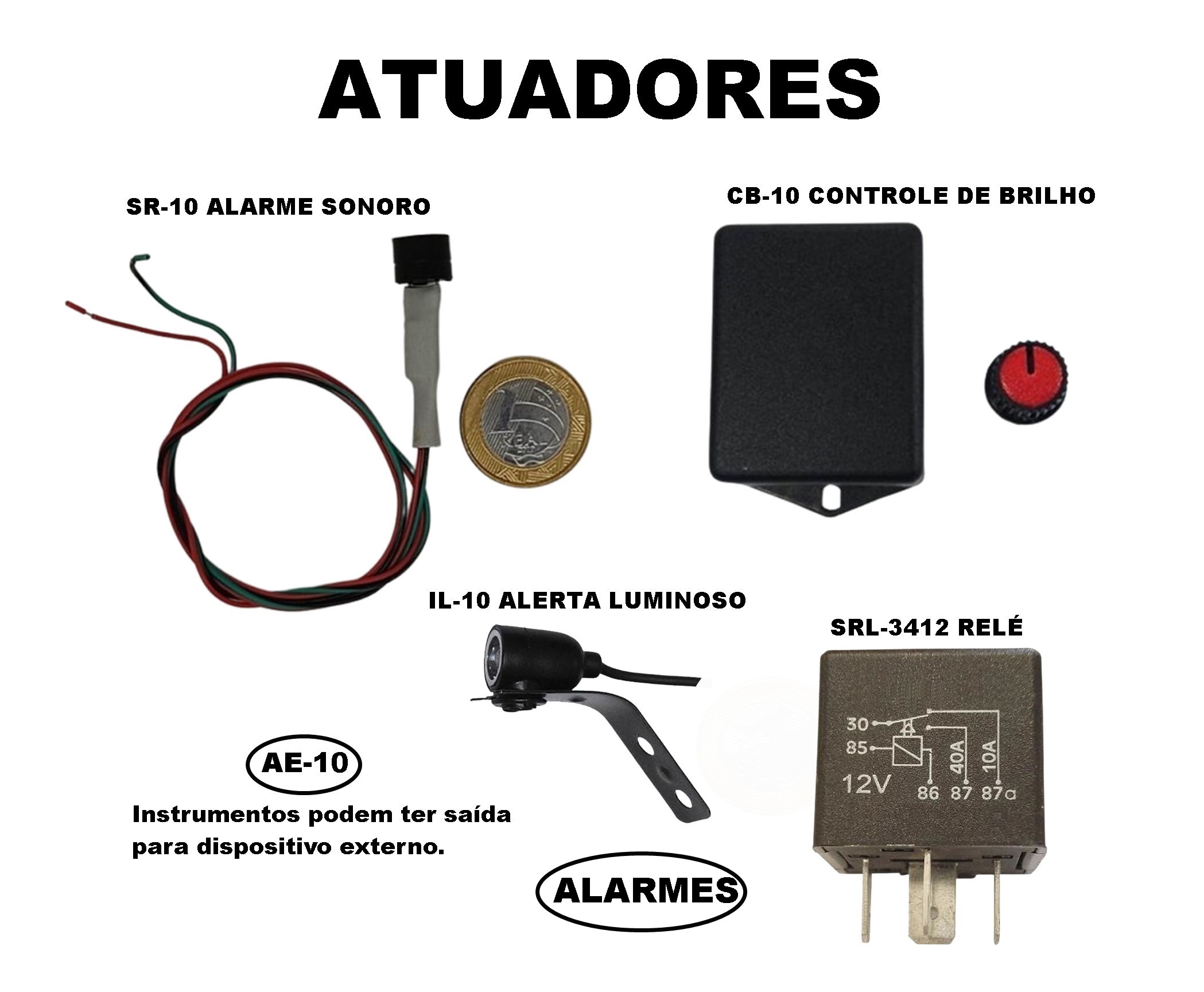

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Veja em: Molduras e Suportes, Sensores ou Outros Opcionais, itens que permitem agregar funcionalidade, facilitar e dar acabamento nas instalações dos instrumentos.
Para uma mesma aplicação, temos outros modelos com alternativas de:
– formatos e tamanhos: redondos, retangulares, verticais ou horizontais, compactos, etc.
– cores: molduras, painel de fundo e iluminação.
– montagens: sobrepor, embutir, resistente a água (Standard) ou não (Street).
– agrupamento de funções: Multifuncionais
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Em IMAGENS, algumas fotos ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

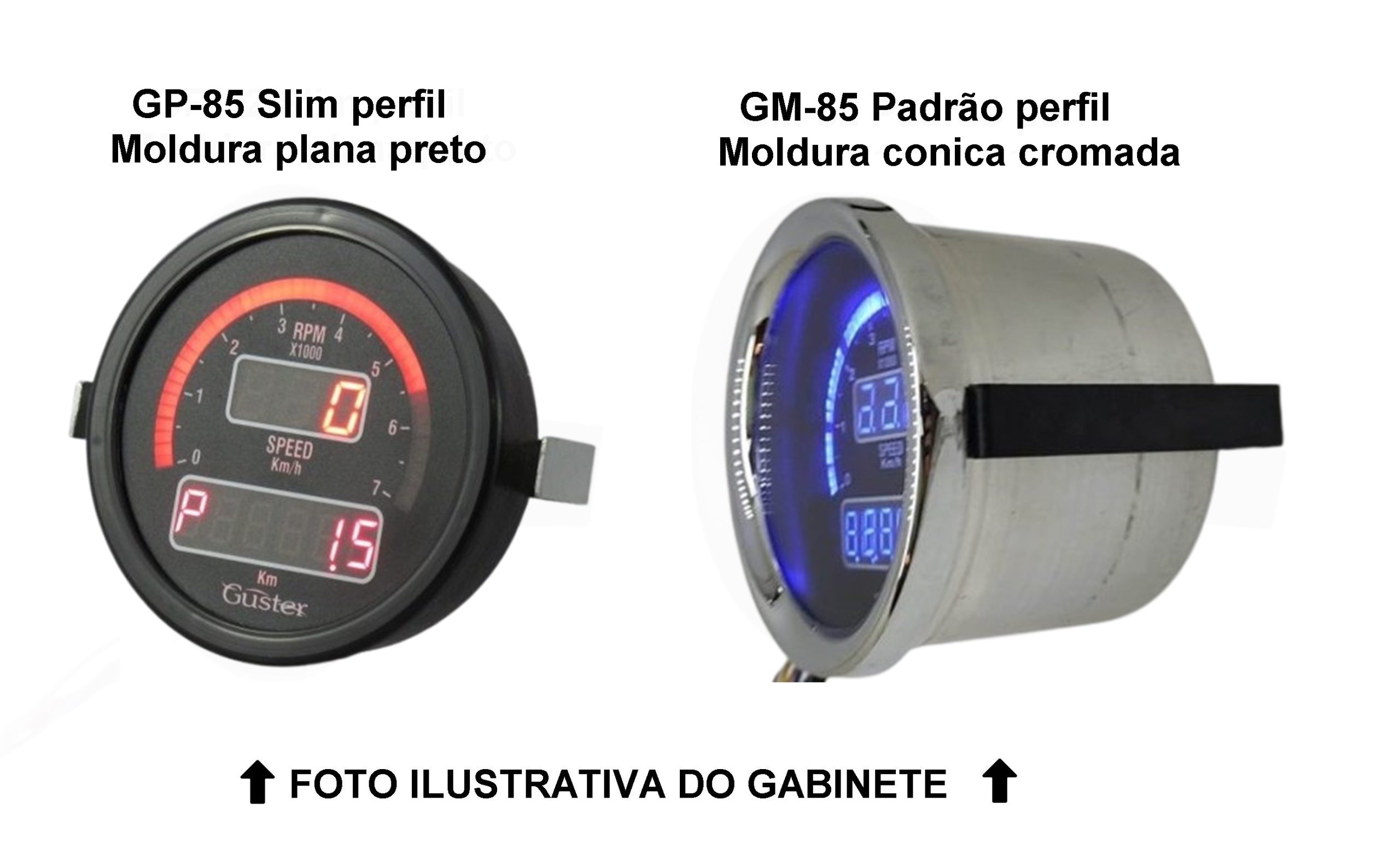

- Fabricado com gabinete: a) GP-85: SLIM redondo 85mm ou, b) GM-85: Padrão redondo 85mm ou, c) GP-98: DIN Quadrado (98x98)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros, gás, gasolina, álcool ou diesel;
- Proteção quanto a inversão de polaridade da alimentação;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
- O Filtro de Giros (FG-10) deve ser usado quando veículo for com platinado, carburado, com magneto ou cabo de velas sem supressor.
-Manual;
-SP-20: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-85, CP-85a, ou CP-85s) for comprado, no lugar do SP-20, será fornecido o SC-20;
- ML-85: Moldura para produto 85mm.
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;

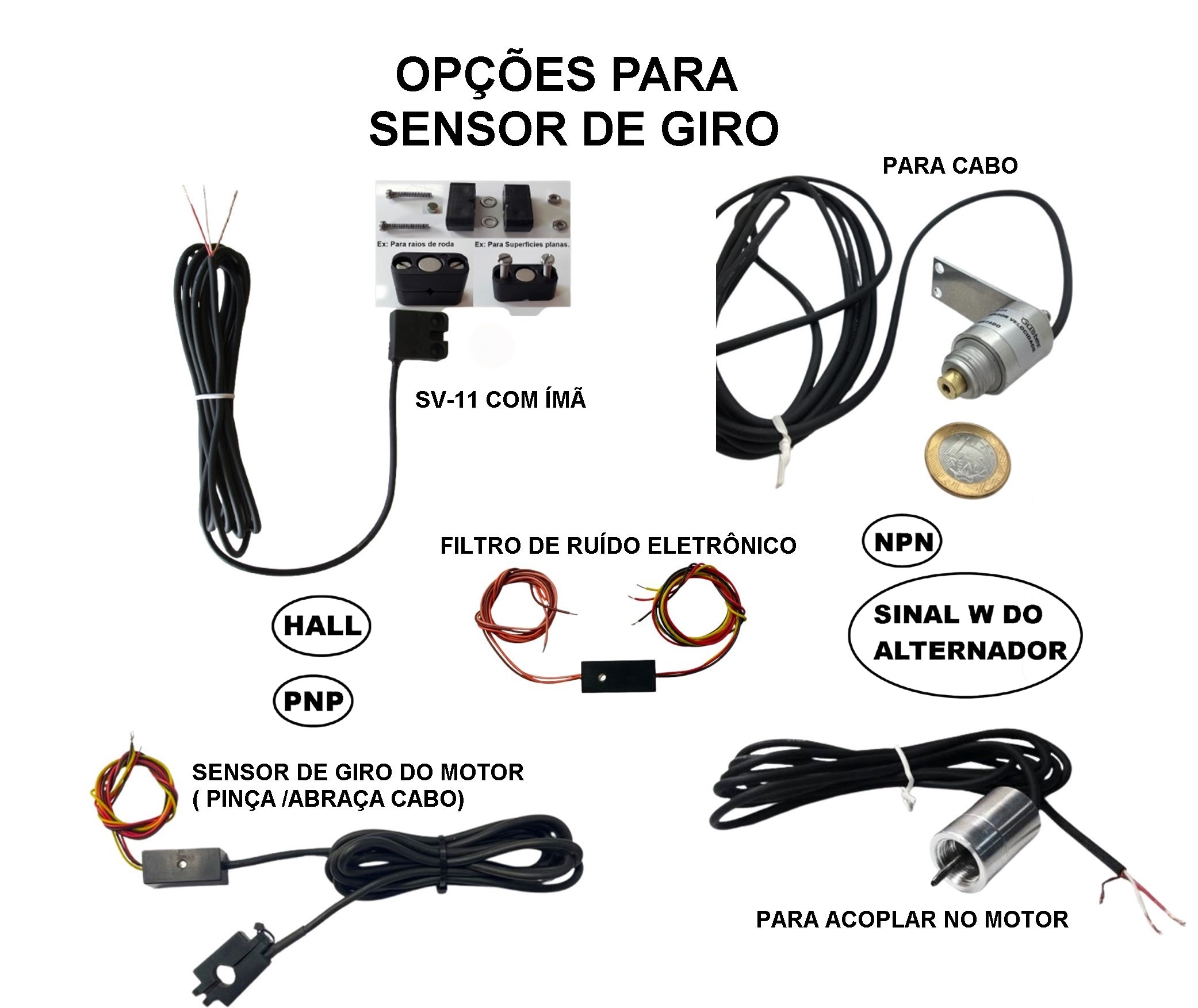

– SV-11: Sensor – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor (sem Imã);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
NOTA: Para outros sensores, consulte-nos.
-DIESEL: para veículos diesel, programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc. Necessário especificar "/DIESEL" para o código do produto com essa opção no pedido de compra. Consulte-nos quanto a disponibilidade deste opcional para o modelo de instrumento desejado. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda;
-FG-10: Filtro de giro (Para carburados, com platinado, com Magneto, etc);
-IL-10: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS: Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A.
