CG-82 – CONTA GIROS /9000RPM/LINEAR HORIZONTAL
O Produto
Apresenta em formato digital a rotação do motor em RPM. Precisão digital. Conta giros para veículos diesel (ver opcionais). Shift light opcional.
Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.
Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.
Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo.
Pode ser utilizado em equipamentos com motores elétricos ou com dispositivos que giram em torno de um eixo ou ponto e que necessite monitorar a rotação por minutos. Com opcional ATUADOR EXTERNO, pode-se atuar dispositivo externo (ex: alarme sonoro, bloqueio, etc) caso atinja o limite de giro programado pelo usuário. Para isso dispomos de algumas alternativas de sensores (ver Sensores).
Observe que o uso de leds progressivos apresentam degraus de leitura, implicando em mostrar determinada precisão no valor. Caso necessite de precisão maior, sugerimos avaliar nossas opções com displays numéricos.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Possível implementação para realizar ciclo, mantendo entre mínimo e máxima programável pelo usuário, através do Atuador Externo. Consulte-nos.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).

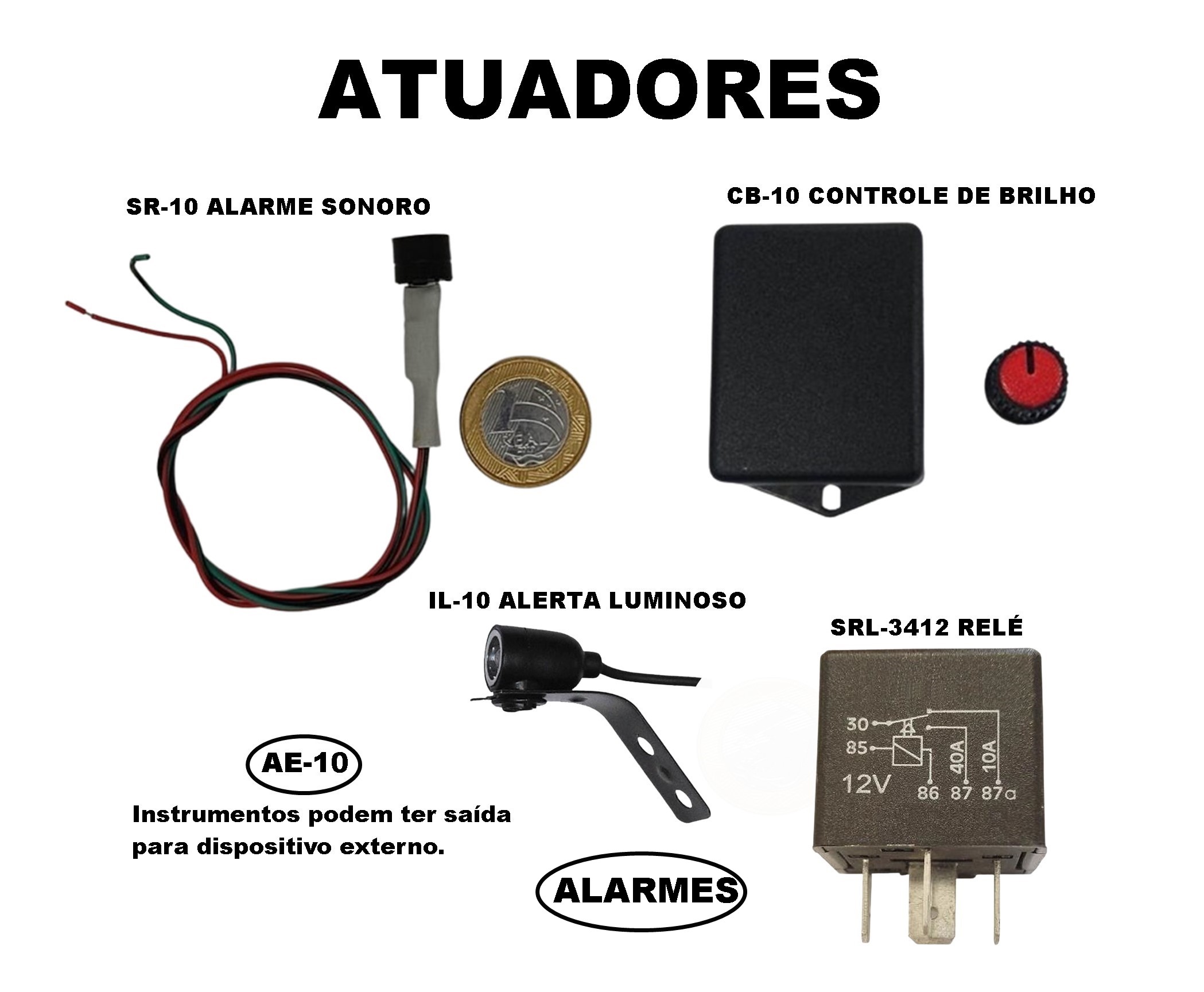

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Veja em: Molduras e Suportes, Sensores ou Outros Opcionais, itens que permitem agregar funcionalidade, facilitar e dar acabamento nas instalações dos instrumentos.
Para uma mesma aplicação, temos outros modelos com alternativas de:
– formatos e tamanhos: redondos, retangulares, verticais ou horizontais, compactos, etc.
– cores: molduras, painel de fundo e iluminação.
– montagens: sobrepor, embutir, resistente a água (Standard) ou não (Street).
– agrupamento de funções: Multifuncionais
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Em IMAGENS, algumas fotos ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

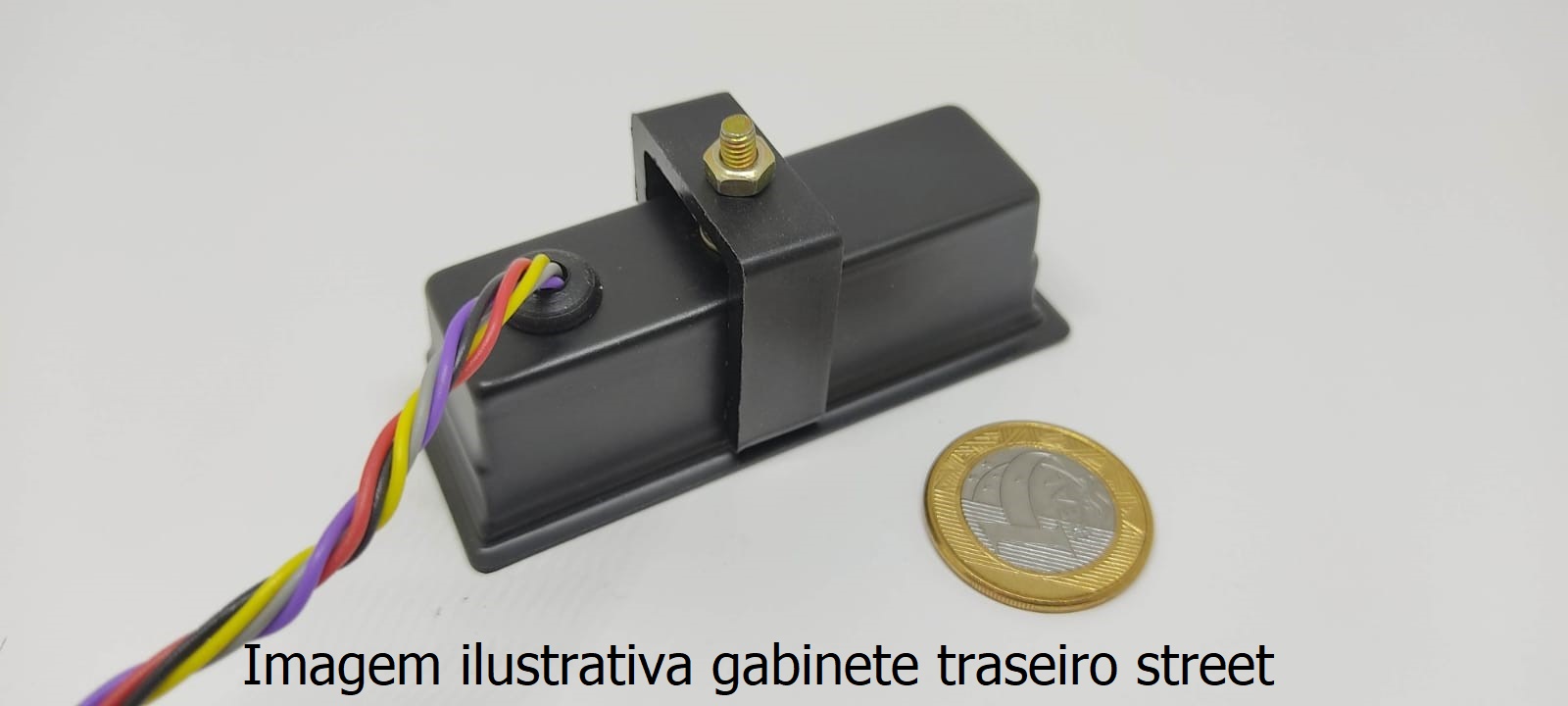

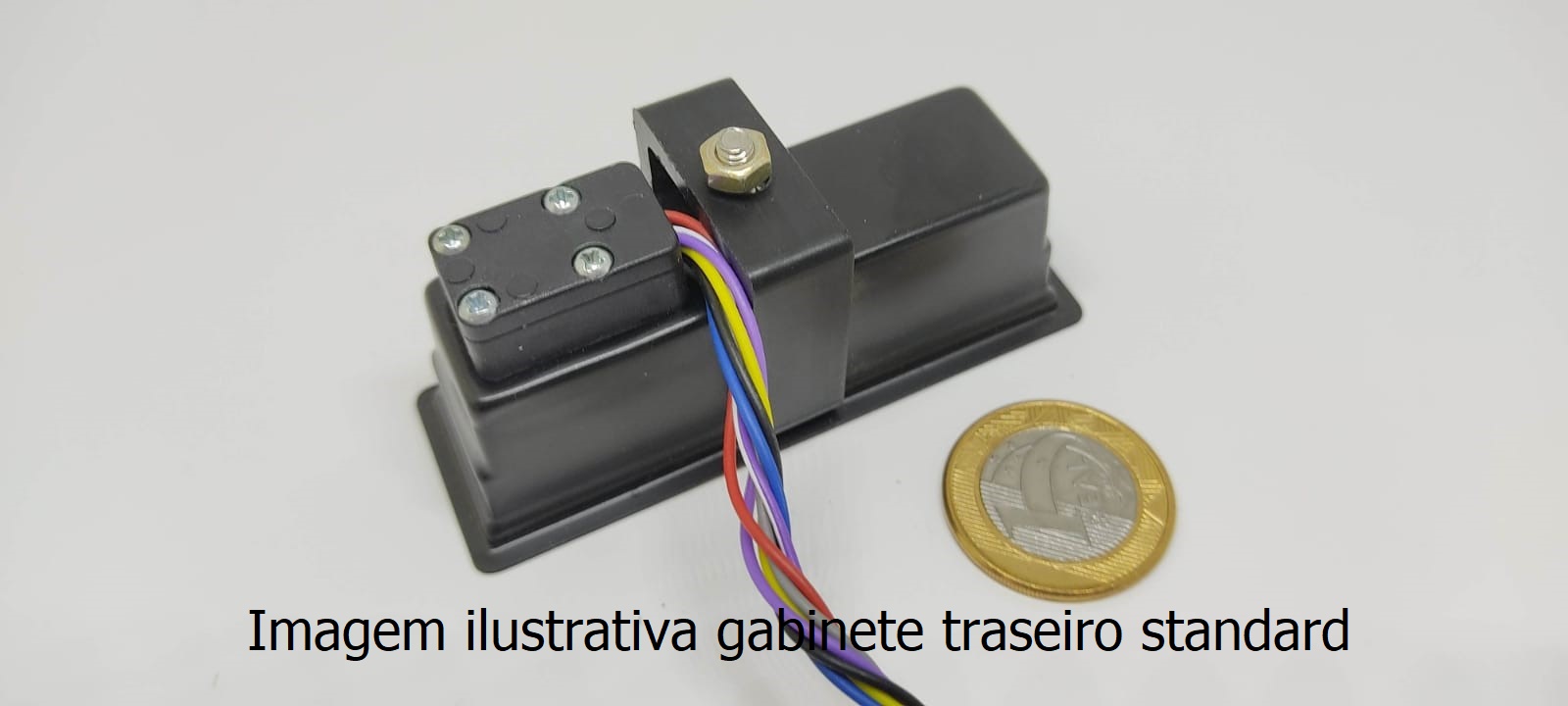

- Fabricado com o gabinete GP-30: Frontal: (83x29)mm, Profundidade: 30mm para Street, 34mm para Standard e 39mm com parafuso de fixação traseira e com Moldura Plana ML-30 ;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
- Para motores eletricos, gás, gasolina, álcool ou diesel;
- Proteção quanto a inversão de polaridade da alimentação;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos);
- O Filtro de Giros (FG-10) deve ser usado quando o veículo for com platinado, carburado, com magneto ou cabo de velas sem supressor;
-ML-30: Moldura plana Preta ou Cromada;
-SP-30: Suporte para Painel;
-GP-31: Gabinete de Embutir;
-MANUAL;
NOTA: Definir na compra se;
-Para embutir: com SP-30 ou;

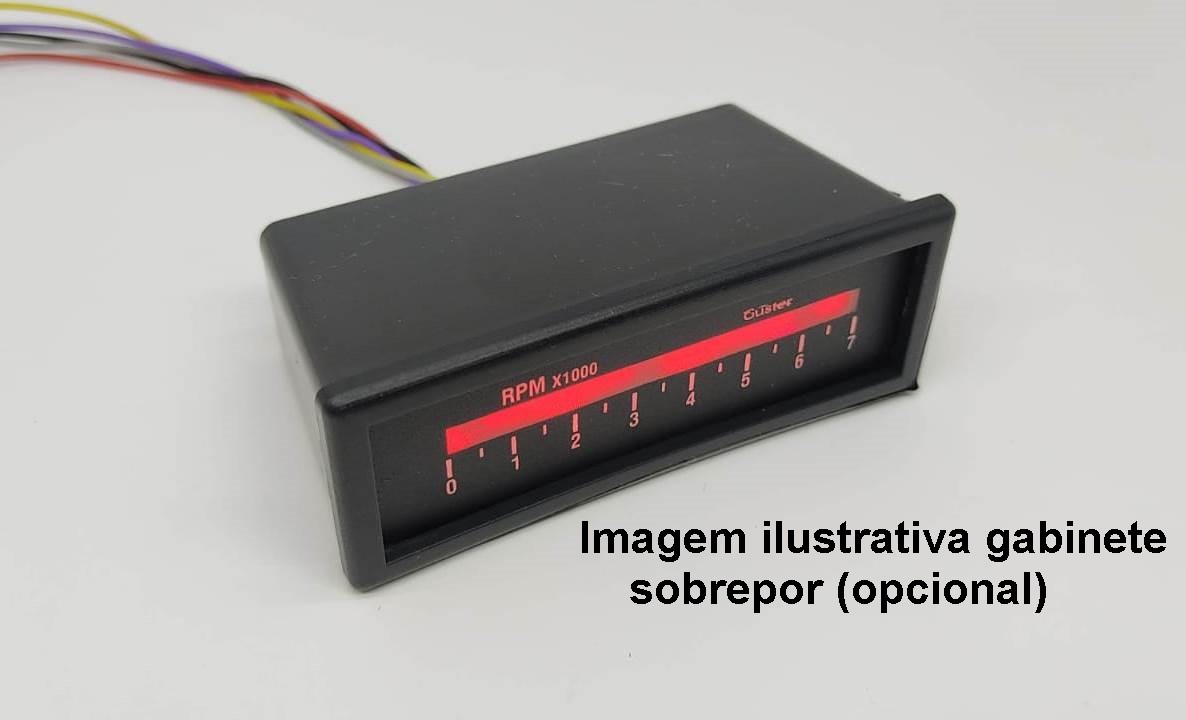

-Para sobrepor: com GP-31.
-CARBONO: Para painel na cor fibra de carbono;
-PRATA: Para painel na cor prata;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MULTICOR: Alteração de cor na sequência de leds progressivos;
- GP-32: Gabinete plástico para dois instrumentos linear para sobrepor (85x73x30)mm;
- GP-34: Gabinete plastico para quatro instrumentos linear para sobrepor (85x124x36)mm;
- GP-48: Gabinete com frontal quadrado Din (48x48x90)mm;
- GP-52: Gabinete plastico para embutir 52mm;
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;

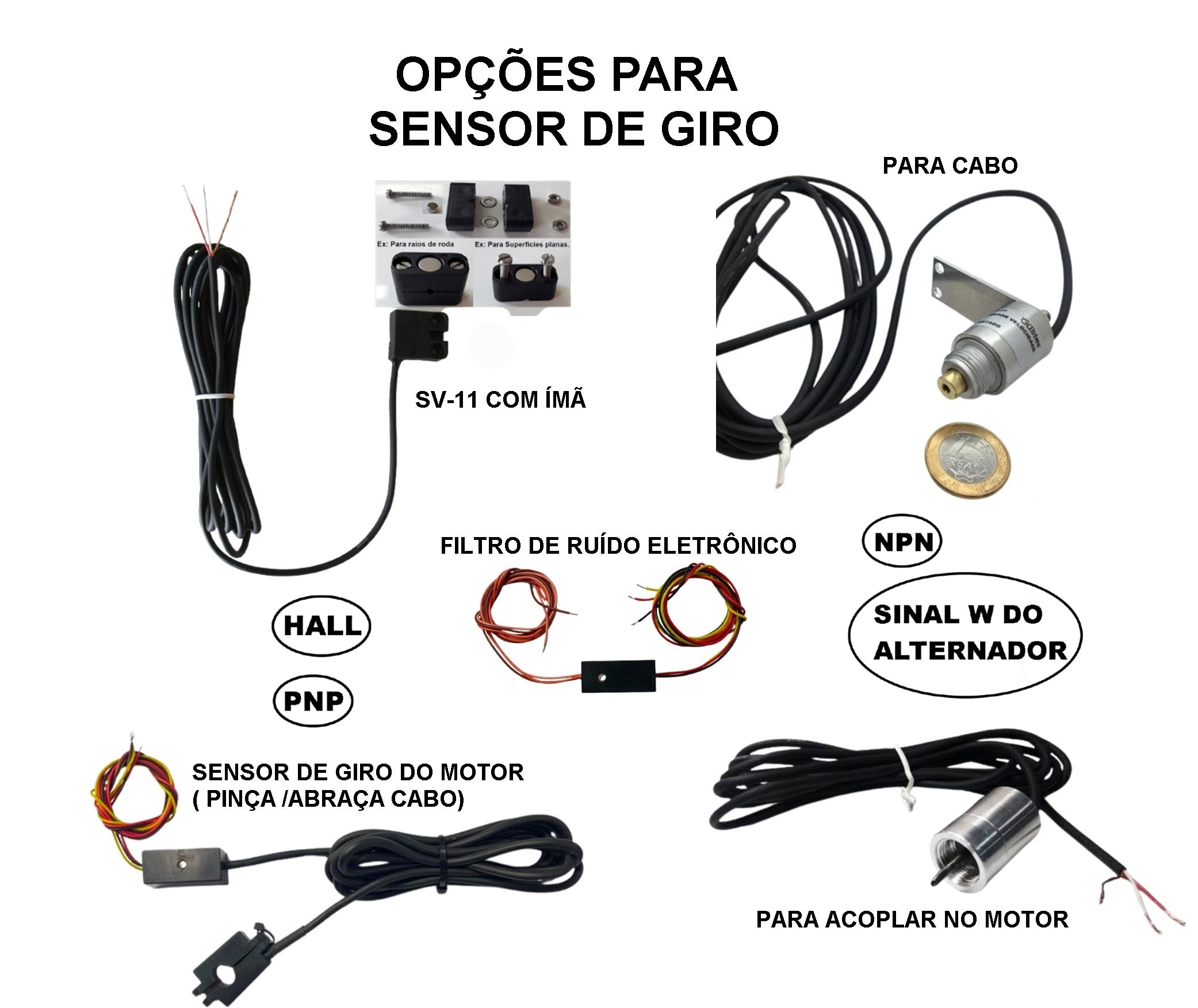

– SV-11: Sensor – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor (sem Imã);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
NOTA: Para outros sensores, consulte-nos.
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-DIESEL: para veículos diesel, programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc. Necessário especificar "/DIESEL" para o código do produto com essa opção no pedido de compra. Consulte-nos quanto a disponibilidade deste opcional para o modelo de instrumento desejado. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda;
-FG-10: Filtro de giro (Para carburados, com platinado, com Magneto, etc);
-DOT: Acende apenas o led na posição correspondente ao valor indicado;
-IL-10: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
-RT-1 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,3 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A.
