CH-80 – CONTA GIROS COM HORÍMETRO


CH-80 - CONTA GIROS COM HORÍMETRO
O Produto

Apresenta em formato digital a rotação do motor em RPM. Precisão digital. Pode ser usado em aplicações diversas, além do uso em veículos motorizados. Incrementa tempo quando dispositivo a ser monitorado é energizado e funcionando de fato.

Para equipamentos diesel, necessário especificar “/DIESEL” para o código do produto no pedido de compra.

Para o horímetro o sinal pode ser pego: a) do pulsante da bobina de ignição (se carburado), ou b) na saída correspondente da central (se ignição eletrônica), ou c) nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, ou d) com o sinal “W” do alternador ou, e) sensor SV-11 no eixo/polia com giro proporcional ao giro do motor,

Com 5 digitos, marca até 9 999.9 horas, retomando do 0.0. Pode ser fornecido para marcar até 99 999 horas, consulte-nos.

Exemplo de utilização aplicando filtros selecionáveis:
1- Motor energizado pode ainda não estar rodando, dependendo de partida de fato. Nesse caso, o horímetro pode diferenciar as duas situações.
2- Só conta tempo se giro de sensor ultrapassar limite programado (RPM, velocidade, etc). Mostra equipamento operando de fato (opcional, consulte-nos)
3- Registra tempo se houver variação de giro de sensor (RPM, velocidade, etc). Outra forma de mostrar equipamento operando de fato (opcional, consulte-nos).

Pode ser utilizado em equipamentos com motores elétricos ou com dispositivos que giram em torno de um eixo ou ponto e que necessite monitorar a rotação por minutos. Com opcional ATUADOR EXTERNO, pode-se atuar dispositivo externo (ex: alarme sonoro, bloqueio, etc) caso atinja o limite de giro programado pelo usuário. Para isso dispomos de algumas alternativas de sensores (ver Sensores).

Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro

Possível implementação para realizar ciclo, mantendo entre mínimo e máxima programável pelo usuário, através do Atuador Externo. Consulte-nos.

Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos  sem e com atuador externo ( rele).

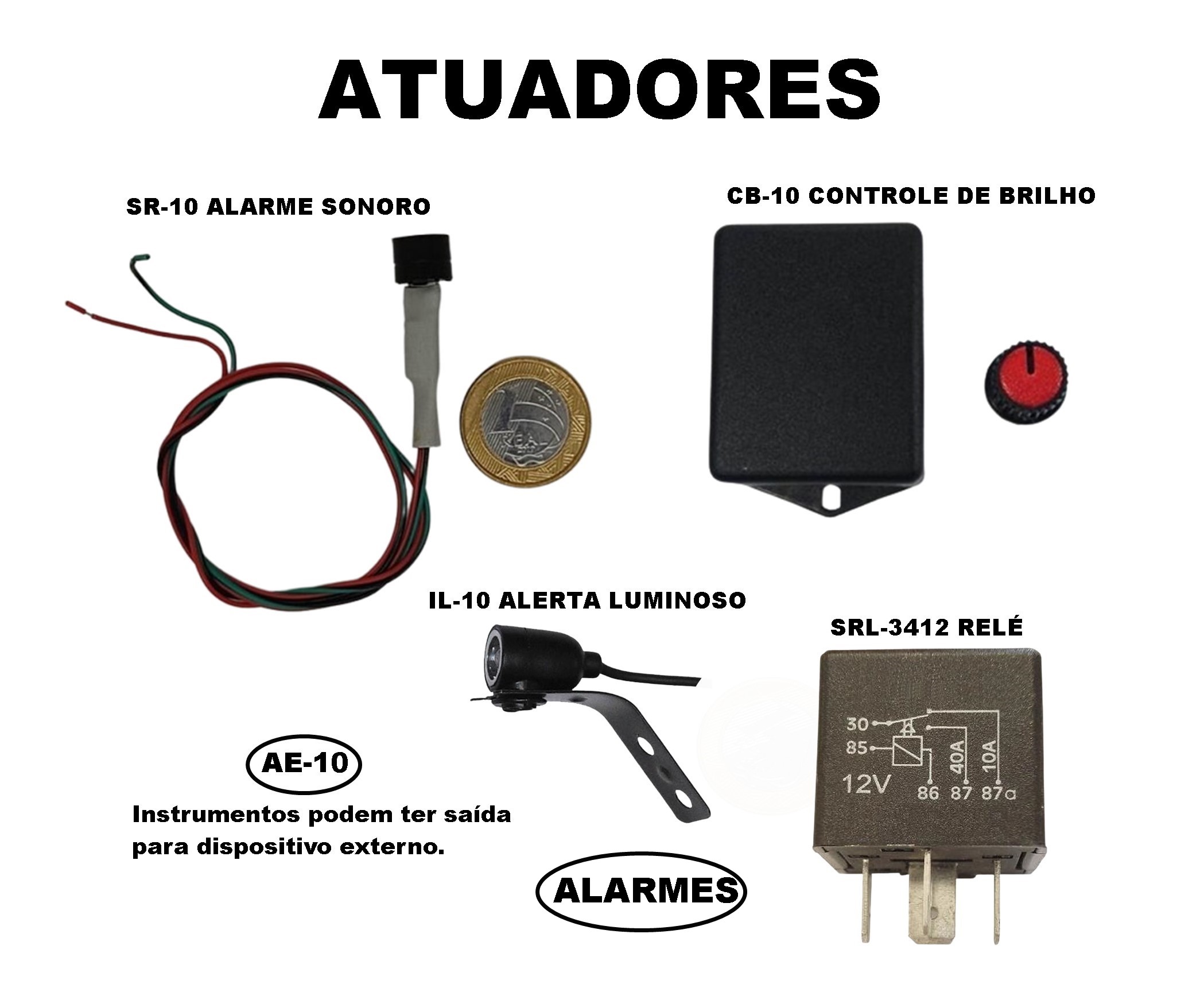

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.

Para uso industrial, podem ser incorporadas ao instrumento alterações elétricas e funcionais que tornem o instrumento apropriado para aplicações específicas. Consulte-nos.

Veja  horímetro: HR-30, ou

Temos outros modelos combinados com horimetros, veja:
– TH-10: Temperatura com horimetro (52mm)
– VH-52: Velocimetro com horimetro (52mm)
– VH-83: Velocimetro com horimetro (85mm)

Veja em: Molduras e Suportes, Sensores ou Outros Opcionais, itens que permitem agregar funcionalidade, facilitar e dar acabamento nas instalações dos instrumentos.

Para uma mesma aplicação, temos outros modelos com alternativas de:
– formatos e tamanhos: redondos, retangulares, verticais ou horizontais, compactos, etc.
– cores: molduras, painel de fundo e iluminação.
– montagens: sobrepor, embutir, resistente a água (Standard) ou não (Street).
– agrupamento de funções: Multifuncionais

Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.

Em IMAGENS, algumas fotos ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações.

Caracteristicas do tacometro horimetro contagiros:
  • Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
  • Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
  • A utilização de mostrador digital permite visualização rápida;
  • Indicado para montagem em painéis ou suportes/copos automotivos;
  • Fabricado com gabinete: a) GP-85: SLIM redondo 85mm ou, b) GM-85: Padrão redondo 85mm ou, c) GP-98: DIN Quadrado (98x98)mm. Veja opções de Molduras e Suportes;
  • Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
  • Para veículos carburados ou injetados;
  • Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
  • Para motores eletricos, gás, gasolina, álcool ou diesel;
  • Proteção quanto a inversão de polaridade da alimentação;
  • Entrada de sinal elétrico programável para contagem de tempo se:
  • Instrumento ligado;
  • Instrumento ligado e circuito energizado;
  • O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos);
  • Conta giro (pulsos) acima de limite programável (opcional);
  • Com variação de giro (pulsos) (opcional);
  • Horímetro parcial;
  • O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Acesso a loja virtual, para conta giros tacometro horimetro, clique aqui . Para mais informações em Fale Conosco, clique aqui.
-CH-80 / STANDARD ou STREET / Moldura: PRETO ou PRATA ou CROMADA / Painel: PRETO ou PRATA / Iluminação: VERMELHO ou AZUL;
-Manual;
-SP-20: Suporte para painel. NOTA: Se o opcional ML-72 for comprado, não será fornecido o SP-20;
- ML-85: Moldura para produto 85mm.
-BRANCO: Para painel na cor branca;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-85: Copo automotivo plástico;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
- SG-10: Sensor de giros (liga no cabo de vela);
- FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
– SV-11: Sensor – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor (sem Imã);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
NOTA: Para outros sensores, consulte-nos.
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite de giro programado pelo usuário;
-DIESEL: para veículos diesel, programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc. Necessário especificar "/DIESEL" para o código do produto com essa opção no pedido de compra. Consulte-nos quanto a disponibilidade deste opcional para o modelo de instrumento desejado. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda;
-FG-10: Filtro de giro;
-FG-10: Filtro de giro;
-IL-10: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS: Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A.

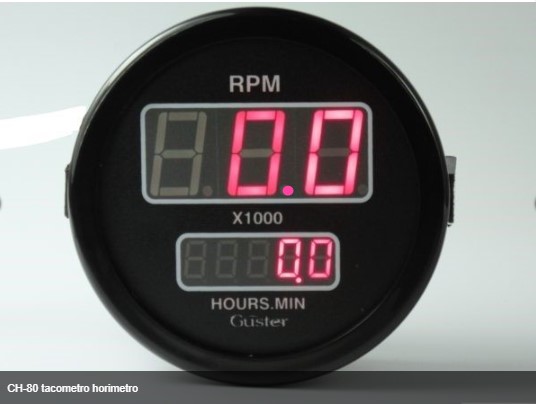

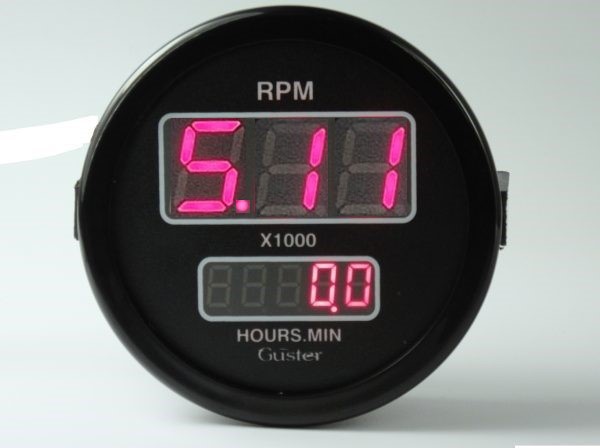

CH-80 tacometro horimetro
