IS-13 – INDICADOR DE 7 SINAIS
O Produto
Imagem ilustrativa, símbolos podem ser alterados.
Indica através de símbolos as funções como: Sinaleira esquerda (verde); Sinaleira direita (verde); Farol alto (azul); Freio de mão (vermelho); Alternador (vermelho); Pressão de óleo (vermelho); Reserva de combustível (amarelo).
Para funcionar em 24VDC ou 48VDC, incluir o opcional “/24v” ou “/48v”.
Para outros similares / cores. Consulte-nos.
Para indicação de Reserva de Combustível e Pressão de Óleo, é necessário que os instrumentos IC-XX e PO-XX tenham o opcional Atuador Externo (AE-10).
Veja outras Possibilidades em IMAGENS.
Caracteristicas da sinaleira 85mm:
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- Indicado para montagem em painéis ou suportes/copos automotivos;

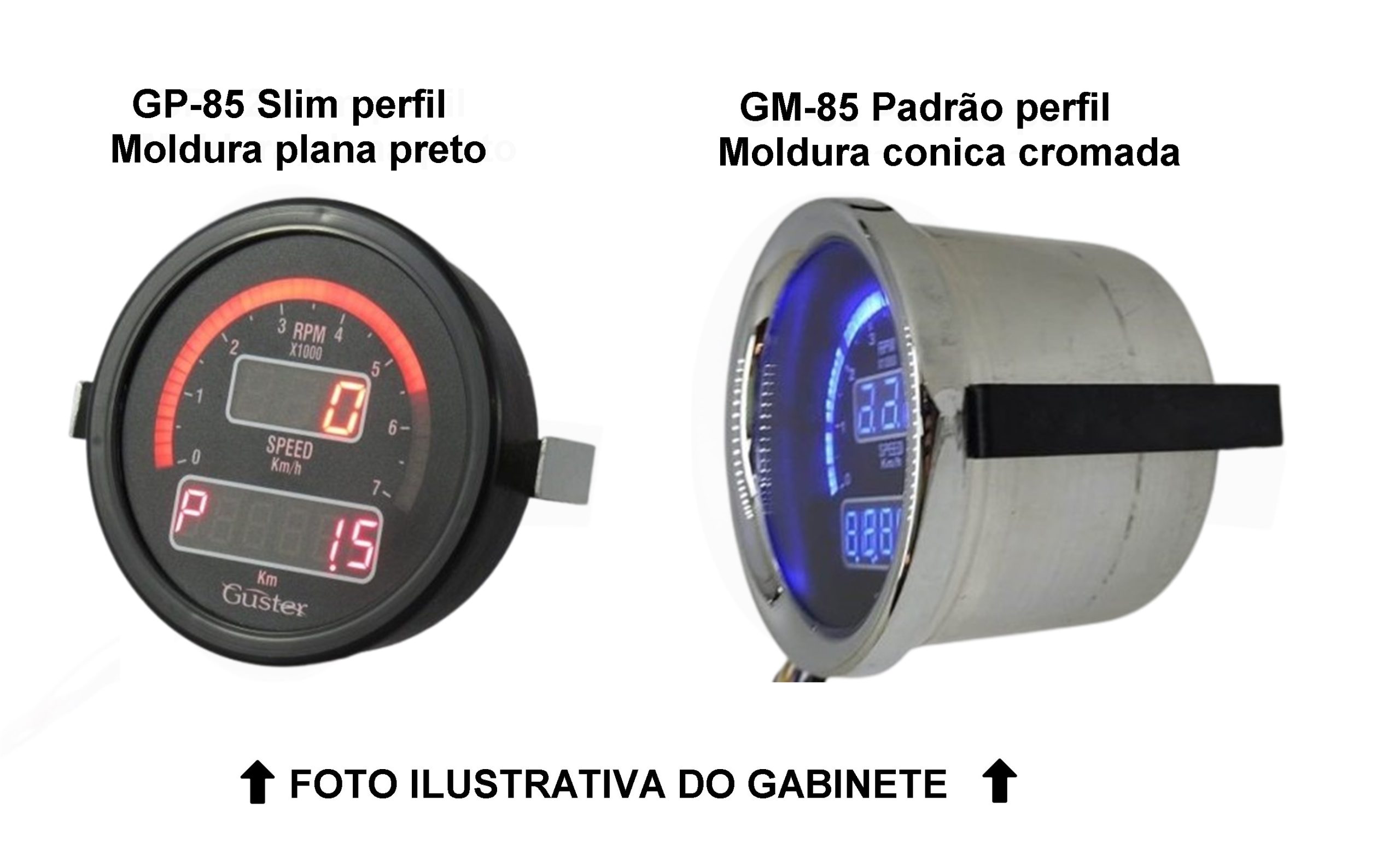

- Fabricado com gabinete: a) GM-85: Padrão redondo 85mm ou, b) GP-98: DIN Quadrado (98x98)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Pode ser aplicado em diferentes tipos de veículos / motos;
- Proteção quanto a inversão de polaridade da alimentação;
-IS-13 / STANDARD ou STREET / Moldura: PRETO ou PRATA ou CROMADA / Painel: PRETO ou PRATA/Iluminação: VERMELHO ou AZUL;
NOTA: Para as funções: Reserva de Combustível e Pressão de óleo de freio, se usados instumentos da Guster (Indicador de Temperatura, Indicador de Combustível e Pressão do óleo), é necessário solicitá-los com o opcional "ATUADOR EXTERNO";
-Manual;
-SP-20: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-85, CP-85a, ou CP-85s) for comprado, no lugar do SP-20, será fornecido o SC-20;
- ML-85: Moldura para produto 85mm;
- Símbolos: As funções como: Sinaleira esquerda (verde);
Sinaleira direita (verde);
Farol alto (azul);
Freio de mão (vermelho);
Alternador (vermelho);
Pressão de óleo (vermelho);
Reserva de combustível (amarelo).
NOTA: Para as funções: Reserva de Combustível e Pressão de óleo de freio, se usados instumentos da Guster (Indicador de Temperatura, Indicador de Combustível e Pressão do óleo), é necessário solicitá-los com o opcional "ATUADOR EXTERNO";
-Manual;
-SP-20: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-85, CP-85a, ou CP-85s) for comprado, no lugar do SP-20, será fornecido o SC-20;
- ML-85: Moldura para produto 85mm;
- Símbolos: As funções como: Sinaleira esquerda (verde);
Sinaleira direita (verde);
Farol alto (azul);
Freio de mão (vermelho);
Alternador (vermelho);
Pressão de óleo (vermelho);
Reserva de combustível (amarelo).
-BRANCO: Para painel na cor branca;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para led no centro (marca) na cor âmbar (alaranjado);
-AMARELO: Para led no centro (marca) na cor amarelo;
-VERDE: Para led no centro (marca) na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para led no centro (marca) na cor âmbar (alaranjado);
-AMARELO: Para led no centro (marca) na cor amarelo;
-VERDE: Para led no centro (marca) na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-85: Copo automotivo plástico;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
-ATUADOR EXTERNO: sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc);
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-FUNÇÕES: Substituir funções nos modelos padrões;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-/24V : Para equipamento 24V (alimentação de 20 a 32VDC, é necessario especificar '/24V' para o código do produto com essa opção;
- /48V: Para equipamento 48V (alimentação de 20 a 56VDC, é necessario especificar '/48V' para o código do produto com essa opção;
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-FUNÇÕES: Substituir funções nos modelos padrões;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-/24V : Para equipamento 24V (alimentação de 20 a 32VDC, é necessario especificar '/24V' para o código do produto com essa opção;
- /48V: Para equipamento 48V (alimentação de 20 a 56VDC, é necessario especificar '/48V' para o código do produto com essa opção;
