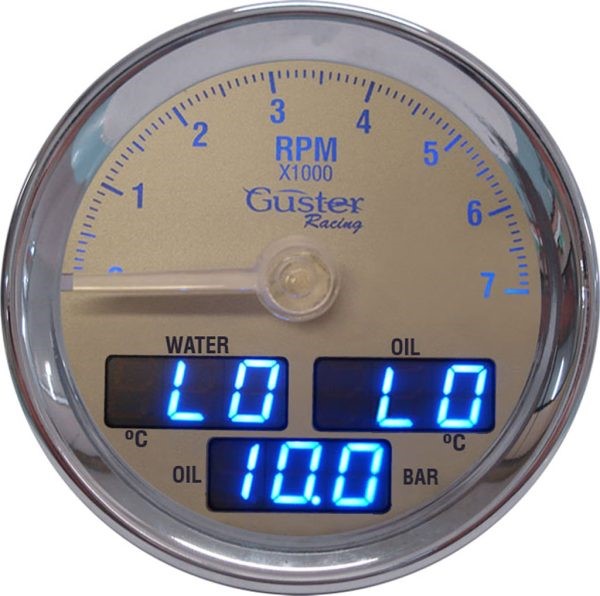

MF-10 – MULTIFUNCIONAL/ CONTA GIROS 7000RPM/TEMPERATURA ÁGUA E ÓLEO, PRESSÃO ÓLEO,COM PONTEIRO/85MM
O Produto
Apresenta com ponteiro, a rotação do motor em RPM e em formato digital: a temperatura de água, do óleo e a pressão do óleo (com SPR12, SPR20 ou SPR31). O sensor para giro pode ser instalado na bobina de ignição ou nos cabos de vela (SG-10, indutivo), sem interferência no veículo. Outras configurações podem ser implementadas, veja MF-11.
Para Diesel, consulte-nos quanto a disponibilidade. Se disponível, necessita que seja confirmado no pedido de compra. O instrumento não pode ser configurado pelo usuário. Sai de fábrica configurado para gasolina/ álcool ou para diesel.
Todos os Sensores de Pressão da Guster São eletrônicos com as vantagens : Precisão sem desgaste mecânico, durabilidade, robustez, continuo (sem pulos” ou ” saltos) e repetitivos na aceleração e queda de pressão. São Interligados (sensor/instrumento) por fio, afastados para evitar acidentes ou vazamentos com líquidos ou gases perigosos/aquecidos/inflamáveis. Não utilizamos mangueiras para interligar o instrumento com o motor ou ambiente a ser monitorado.
Tem aplicações que não passam de 2 BAR e neste caso é melhor usar sensor e instrumento para até 2 BAR, obtendo melhor precisão na indicação da pressão. Idem para 5, 10 e 30 BAR. Para obter melhor precisão é que disponibilizamos as alternativas de modelos de sensores e instrumentos, para : 2, 5, 10 e 30 BAR, que precisam ser definidos no momento da compra.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Veja outras Possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

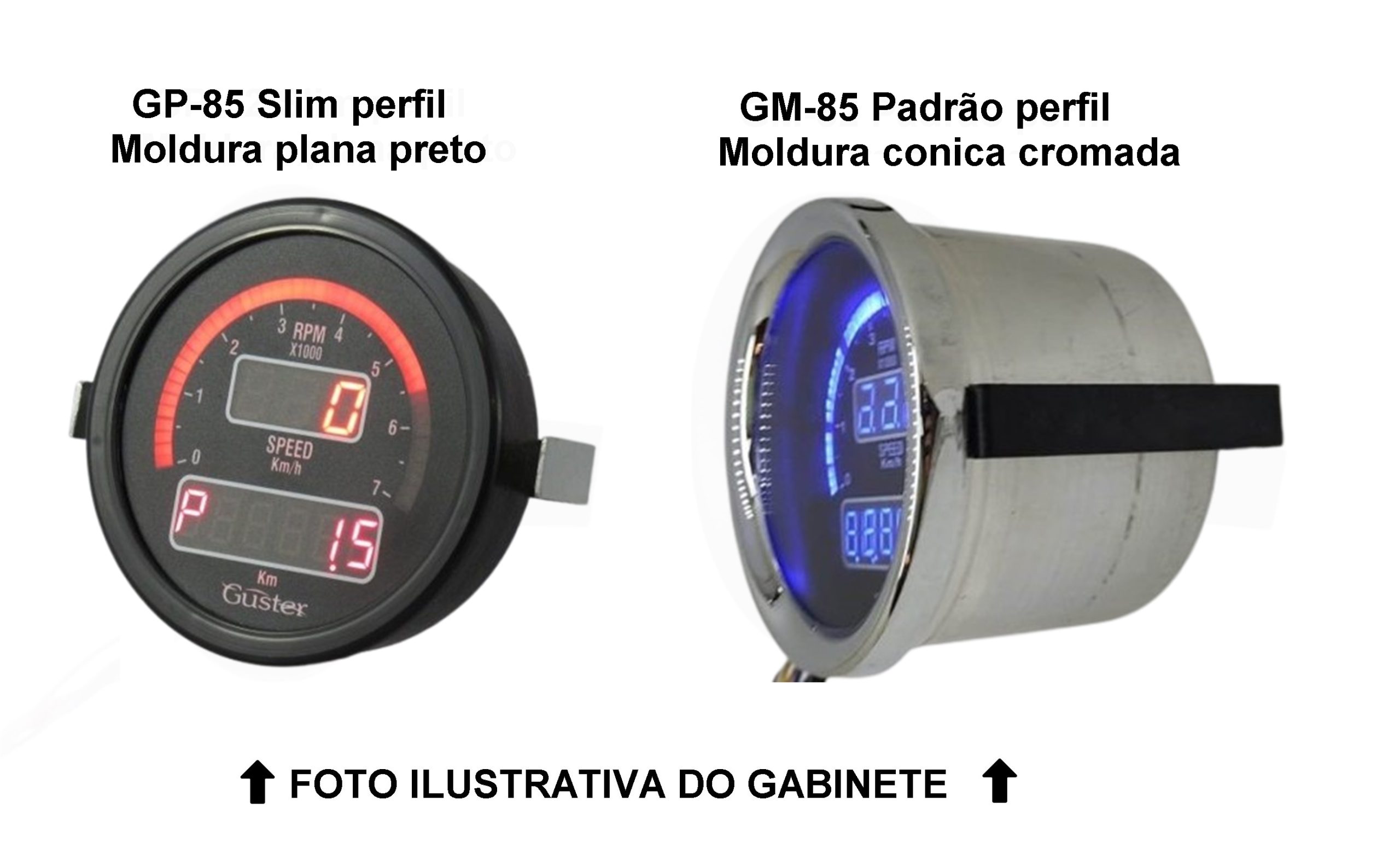

- Fabricado: Redondo 85mm Normal e SLIM (GP-85), Quadrado DIN 98x98x75 (GP-98), Padrão Aviação (ML-72). Outros opções, ver : Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros, gás, gasolina, álcool ou diesel;
- Proteção quanto a inversão de polaridade da alimentação;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).
- Conta Giros com ponteiro: Micro controlado, precisão digital, com servo motor. Ponteiro não vibra, não necessita de gel. Precisão digital;
- Shift Light programável pelo usuário para sinalizar ultrapassagem de giro de motor (opcional);
- Alarme programável pelo usuário (displays piscam) para funções como: Temperatura, Pressão e Voltímetro;
-Manual;
-7000 RPM;
-PONTEIRO: Definir cor vermelho ou branco. A iluminação será conforme a iluminação traseira do painel do instrumento;
-SIT-05 (2 peças): Sensor para água ou óleo (de 40 a 150ºC);
-SPR-12: Sensor de pressão 12 BAR ou ;
-SPR-20: Sensor de pressão 10 BAR ou;
-SPR-31: Sensor de pressão -2 a +6 BAR;
NOTA:Definir no pedido se SPR12, SPR20 ou SPR30;
-SP-20: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-85, CP-85a, ou CP-85s) for comprado, no lugar do SP-20, será fornecido o SC-20;
- ML-85: Moldura para produto 85mm.
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
- FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
– SV-11: Sensor – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor (sem Imã);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
NOTA: Para outros sensores, consulte-nos. - SPR-32: Sensor de Pressão eletrônico 0 a 15 BAR
AJUSTÁVEL: Devido a tolerância dos sensores e local onde foi instalado, permite variar o ajuste da escala medida entre -10% e +10% em relação ao original de fábrica no ponto médio da escal;
Pequenas variações podem ocorrer nos extremos da escala;
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-DIESEL: para veículos diesel, programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc. Necessário especificar "/DIESEL" para o código do produto com essa opção no pedido de compra. Consulte-nos quanto a disponibilidade deste opcional para o modelo de instrumento desejado. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda;
-FG-10: Filtro de giro;
-IL-10: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para shift-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS: Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-SAD-12: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/8 NPT (macho) Para outras roscas, consulte-nos;
-SAD-14: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/4 NPT (macho) Para outras roscas, consulte-nos;
-SAD-15: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M12x1,0 (macho) Para outras roscas, consulte-nos;
-SAD-16: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/4 BSP (macho) Para outras roscas, consulte-nos;
-SAD-17: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M14x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-18: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M16x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-19: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M18x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-20: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M10x1,0 (macho) Para outras roscas, consulte-nos;
- PRECISÃO BAIXA PRESSÃO: De 0 a 5 BAR (alarme opcional) de 0,1 em 0,1 BAR com maior precisão. Somente com sensor SPR-20. Instrumento ajustado para sensor ("casado");
- ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite de giro programado pelo usuário;
(NOTA: Saída para dispositivo externo, exemplo: relé externo). Para os lineares e compactos GP-20 só temos uma opção de acionamento: ou shift, ou relé, ou alarme sonoro externo, etc;
