MF-100 – MULTIFUNCIONAL COMBINAÇÃO DE INSTRUMENTOS PARA 100mm


MF-100 - MULTIFUNCIONAL COMBINAÇÃO DE INSTRUMENTOS PARA 100mm
O Produto

Velocimetro, odometro, contagiros, pressão de oleo, nivel de combustivel e sinaleira painel. Foto ilustrativa. Possível alterar indicadores. Alternativa velocimetro com GPS.

Pecas e acessorios para: Land Rover, fusca, buggy, Jeep Willys, Rural, Bandeirante, motos, triciclos, carros, carros antigos, off-road, maquina agricola, industrial, automotiva, nautica, aplicações diversas.

Limite de velocidade da escala padrão é de 220 km/h. Pode ser feito com 120, 140, 160, consulte-nos.

Pode ser usado para diversas aplicações: barcos, aviões, motos, triciclos, carros, máquinas e outros equipamentos, etc.

Sensores inclusos: sensor de velocidade SV-11, sensor de pressão SPR-20/10 (10 BAR) e Adaptador de Rosca (SAD-XX em Outros Opcionais, ou consulte-nos), sensor de temperatura SIT-05 (ou outro modelo, consulte_nos) e sensor do opcional. Veja outras possibilidades em Sensores. Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação.

Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.

Indicador de sinais:
– iluminados por leds de alto brilho
– foto mostra sinais na configuração padrão
– símbolos podem ser alterados para alternativas disponíveis
– algumas polaridades para ativar (+ ou -) podem ser alteradas
– veja opcional SIMBOLOS e consulte-nos.

Combinado de:
– Velocímetro 0 a 200 km/h e odômetro.
– Conta Giros. Para diesel, necessita que seja confirmado DIESEL no pedido de compra. O instrumento não pode ser configurado pelo usuário. Sai de fábrica configurado para eletricos, gas, gasolina/ álcool ou para diesel.
– Indicadores de sinais: Seta Esquerda, Seta Direita (ou Seta Esquerda / Direita e Alerta), Farol Alto, Lanterna, Alternador, Freio de mão (ou 4×4, ou N), Pressão de Óleo e (livre). Com opção de piscar os sinais ou não (além das setas e alerta). Para outras possibilidades, consulte-nos.
Nota: Foto ilustrativa. A escala do velocimetro e a inversão velocimetro contagiros pode ser alterada. Veja IMAGENS. Consulte-nos.

Outros dois indicadores a escolher entre:
– Indicador de Temperatura.
– Indicador de Combustível. Não está incluso bóia para nível de combustível, programável para bóia resistiva. Incluso Atuador Externo (AE-10) para indicar “reserva” nos Indicadores de Sinais da Guster.
– Voltímetro.
– Pressão Ar.
– Pressão Óleo.
– Pressão Booster.
– Pressão Combustível.
– Pirômetro (CHT ou EGT),
– Temperatura externa (OAT).
Nota: Foto ilustrativa. Alterando indicadores, as legendas gravadas nestes indicadores serão substituídas. Veja IMAGENS. Consulte-nos.

Instalação: Acompanha manual. Ligar em 12vdc e pontos para acionar os indicadores de sinais: pisca, luz alta, etc. Acompanha sensores (menos a bóia de combustivel) que são ligados diretos no painel. Bóia de combustível: mesma do veiculo desde que resistiva, ligada direta no painel. Cada instrumento tem sua ligação e  programação individual facilitando realizar a instalação um por um de maneira bem simples. Fios de programação de alarmes (exemplo: temperatura, pressão, etc) são usados na instalação inicial e depois isolados. Sugerimos o opcional sensor de velocidade por GPS (SV-GPS) e verificar padrão de roscas  para o sensor de temperatura e de pressão,  facilitando a instalação. Para sensor de velocidade, temos opção de adaptador para cabo de velocimetro ou na caixa. Podemos ajudar nas informações ao instalador. Consulte-nos.

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).

Diesel ou gasolina. Confirmar no momento da compra.

Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.

Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.

Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo. Inclusive velocimetro com GPS.

Para pressão, temos diferentes tipos de adaptadores de rosca, veja em Outros Opcionais. Confirmar no momento da compra. Consulte-nos sobre outras possibilidades.

Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.

Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.

Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.

Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.

Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.

Pode ter montagem traseira ou montagem frontal, de acordo com o acabamento desejado. Definir no pedido, molduras são diferentes.

Brilho ajustável pelo usuário. Com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite).

Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.

Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos  sem e com atuador externo ( rele).

Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para altas velocidades (EX: acima de 200, 300, 500 km/h), consulte-nos. Veja VO-20/GP-20, VO-30, VO-50, VH-83, VO-83, MF-15A, C,F,  MF-50A,D,G e MF-70-71-72-73 ou consulte-nos.

Caracteristicas do velocimetro odometro triciclo 100mm:
  • Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
  • A utilização de mostrador digital permite visualização rápida e bonito acabamento;

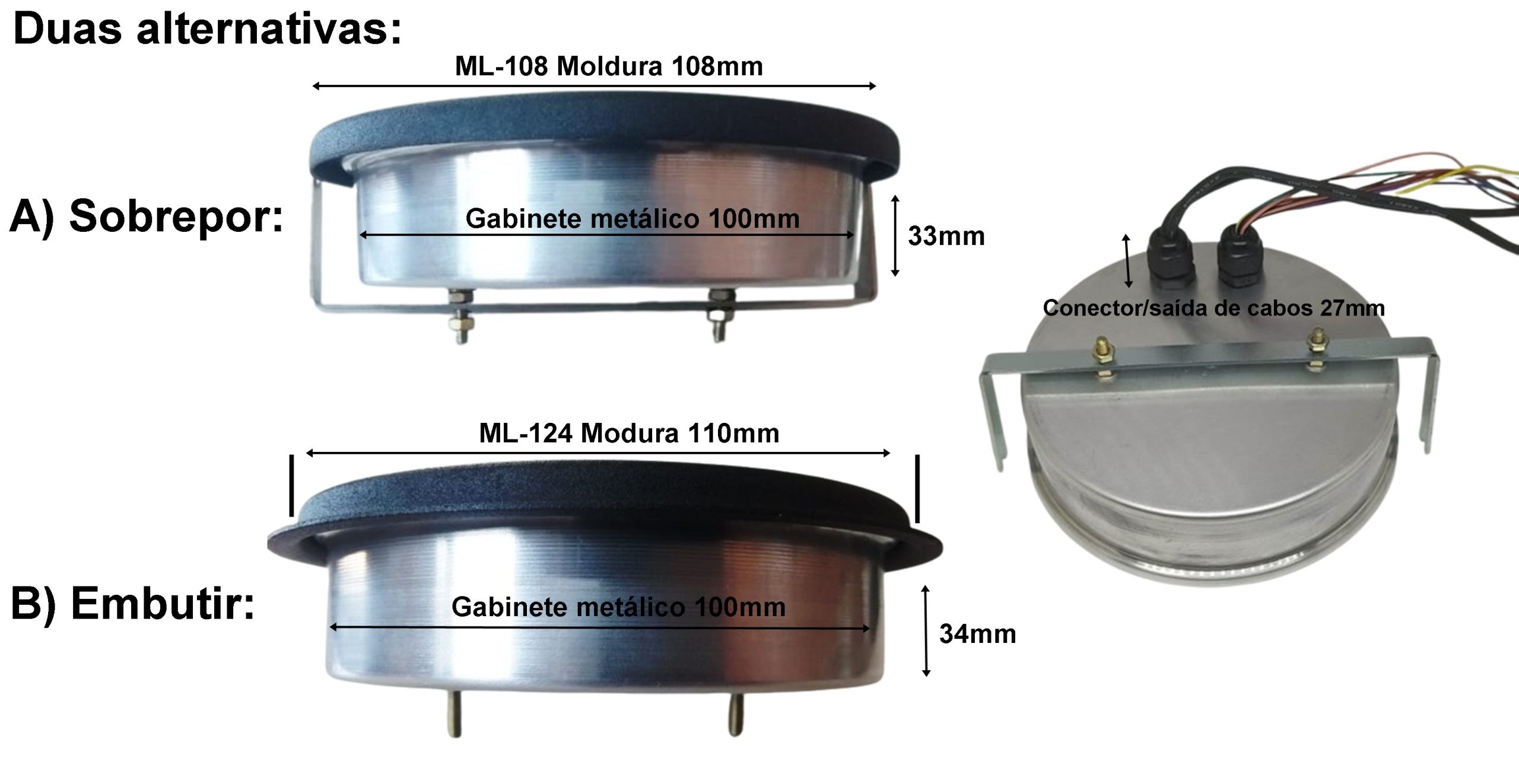

  • Fabricado com gabinete GM-100 = Diâmetro: 100mm , Profundidade = 36mm;
  • Incluso Moldura ML-108 para sobrepor (ou montagem frontal) ou ML-124 para montagem traseira e  Suporte para Painel SP-15;
  • Proteção quanto a inversão de polaridade da alimentação;
  • Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
  • Para veículos carburados ou injetados;
  • Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
  • Para motores eletricos, gás, gasolina, álcool ou  diesel. Confirmar na compra;
  • O próprio usuário, com conhecimento adequado ou com auxílio de nossas revendas, pode instalar o produto;
  • Com iluminação traseira nas escalas;
  • Alarme programável pelo usuário para pressao;
  • O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos). Não se aplica com opcional DIESEL;
Acesso a loja virtual, para velocimetro odometro triciclo 100mm, clique aqui . Para mais informações em Fale Conosco, clique aqui.
-MF-100 / STANDARD ou STREET / Moldura: PRETO PMT ou CROMADA / Painel: PRETO / Iluminação: VERMELHO ou AZUL;
-Manual;
-SP-15: Trava traseira para o painel;
-SIT-05: Sensor de temperatura;
-SV-11: Sensor de velocidade com imã;
- ML-108: para sobrepor ou montagem frontal, ou;
- ML-124: para montagem traseira.;
Nota: PMT: Preto Micro Texturizado
-BRANCO: Para painel na cor branca;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MULTICOR: Alteração de cor na sequência de leds progressivos;
Cromado ou PMT (Preto Micro Texturizado), modelos: ;
-ML-108: para sobrepor ou montagem frontal ou;
-ML-124: para montagem traseira;
- SG-10: Sensor de giros (liga no cabo de vela);
-FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
-SPR-20/xx: sensor de pressão 2, 5,10 ou 30 BAR;
Pode ser usado para velocidade, confirmar no momento da compra:;
– SV-11: Sensor de velocidade – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor de velocidade -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor de velocidade – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor de velocidade – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor de velocidade (SEM ÍMÃ);
– SV-20: Sensor de velocidade para cabo (moto BIZ ou similar);
– SV-22: Sensor de velocidade para cabo (trava 18×4,(Ex: Chevette ou similar);
– SV-24: Sensor de velocidade para motor (M10 X 1,5, Interna);
– SV-25: Sensor de velocidade para cabos (M18 X 1,5, Externa);
– SV-26: Sensor de velocidade para motor (7/8 X 18 Fios, Interna);
– SV-27: Sensor de velocidade para cabos (5/8 X 18 Fios, Externa);
– SV-28: Sensor de velocidade para motor (M22 X 1,5, Interna);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
– SV-30: Conversor para trem ou similar;
– SV-31: Aprende velocidade;
– SV-32: Conversor de velocidade ;
– SV-40: Conversor de velocidade para Barcos (inclui SPR-20 e condicionador de sinal);
– SV-60: Sensor de velocidade para Barcos;
– SV-70: Sensor de velocidade para Aviação Experimental (para Pitot, não incluso o Pitot);
– SV-80: Conversor de velocidade para Aviação Experimental ( para Pitot, não incluso o Pitot);
– SV-GPS: Sensor de velocidade por GPS (com antena interna);
– SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- SV-GPS Emula: Conversor de velocidade GPS;
Pode ser usado para temperatura, confirmar no momento da compra:;
– SIT-05 sensor de temperatura (40 A 160°C, rosca M10X1,0);
– SIT-22 sensor de temperatura ( 40 A 120°, rosca M14X1,5, curto);
– SIT-28 sensor de temperatura ( 40 A 120°, rosca M14X1,5);
– SIT-GEN sensor de temperatura genérico (-10 A + 120°C, olhal);
– SPT-C sensor de temperatura (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm);
– Consulte-nos sobre outras possibilidades;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
-SEM SENSOR: Para equipamentos que já possuem sensor eletrônico tipo Hall. Não é necessário adquirir o sensor Guster. Pode necessitar do Divisor de Frequência (DF-10), consulte-nos.
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite programado pelo usuário;
-DIESEL;
-DF-10: Divisor de frequência, incluso;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-SIMBOLOS: Consulte-nos sobre outras possibilidades de símbolos e cores de iluminação dos leds dos Indicadores de Sinais;
-SAD-12: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas 1/8 NPT (macho);
-SAD-13: Redutora de 1/4 NPT macho para 1/8 NPT femea (latão);
-SAD-14: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas 1/4 NPT (macho);
-SAD-15: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas M12x1,0 (macho);
-SAD-16: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas 1/4 BSP (macho);
-SAD-17: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas M14x1,5 (macho);
-SAD-18: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas M16x1,5 (macho);
-SAD-19: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas M18x1,5 (macho);
-SAD-20: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas M10x1,0 (macho);
-SAD-21: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas 3/8 NPT (macho);
-SAD-23: Adaptador de Rosca de M12x1,5 (fêmea-SPR12) para roscas 1/8 X 27 NPTF (macho) alongado;
Para outras roscas, consulte-nos;

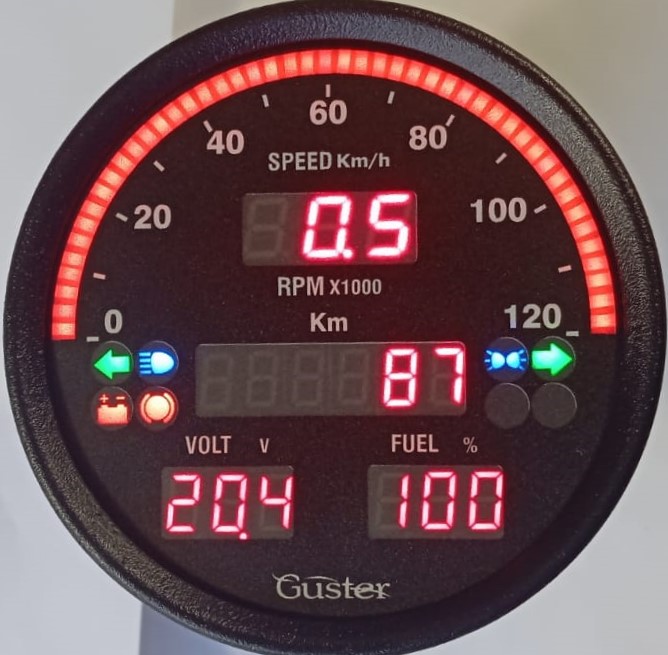

MF-100 velocimetro odometro triciclo 100mm
MF-100 escala e voltimetro
GM-100 Traseira
ML-108cromadaf
ml-108pretaf
ML-124cromadaf
ML-124pretaf
MFFFFFFFFFFFFFFFF
MFFFFFFFFFFFFF
MF-100 - MULTIFUNCIONAL COMBINAÇÃO DE INSTRUMENTOS PARA 100mm
MF.100
PRODUTO SUJEITO A ALTERAÇÕES TÉCNICAS SEM AVISO PRÉVIO
ÚLTIMA REVISÃO NESSA PÁGINA: 31/07/2020
