MF-12 – MULTIFUNCIONAL/VELOCÍMETRO 160MPH, TEMPERATURA EGT, TEMPERATURA ÁGUA, PRESSÃO COMBUSTÍVEL,COM PONTEIRO/85MM
O Produto
Foto ilustrativa. Está montado com moldura opcional ML-72.
Apresenta com ponteiro, a velocidade em MPH e em formato digital: a temperatura da água, pressão do combustível (com SPR12, SPR20 ou SPR31) e a temperatura (EGT) da câmara de combustão (cilindro). Com memória, apresentando a temperatura máxima gerada. Nossos velocímetros permitem avaliar baixas velocidades com precisão. Esta configuração foi montada para aviação experimental. Outras configurações podem ser implementadas: Veja modelo MF-13;
Todos os Sensores de Pressão da Guster São eletrônicos com as vantagens : Precisão sem desgaste mecânico, durabilidade, robustez, continuo (sem pulos” ou ” saltos) e repetitivos na aceleração e queda de pressão. São Interligados (sensor/instrumento) por fio, afastados para evitar acidentes ou vazamentos com líquidos ou gases perigosos/aquecidos/inflamáveis. Não utilizamos mangueiras para interligar o instrumento com o motor ou ambiente a ser monitorado.
Tem aplicações que não passam de 2 BAR e neste caso é melhor usar sensor e instrumento para até 2 BAR, obtendo melhor precisão na indicação da pressão. Idem para 5, 10 e 30 BAR. Para obter melhor precisão é que disponibilizamos as alternativas de modelos de sensores e instrumentos, para : 2, 5, 10 e 30 BAR, que precisam ser definidos no momento da compra.
Disponibilizamos diversos tipos de sensores instalados conforme a aplicação (inclusive GPS) (Veja “Sensores”). Em “Outros Opcionais”, apresentamos alternativas para melhor aproveitamento dos recursos do instrumento.
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação na unidade de velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Veja outras Possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário. Ponteiro não vibra, não necessita de gel;
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos;
- Alarme sonoro (programável) (opcional) para velocidade Stoll e baixa velocidade (ou VNE);

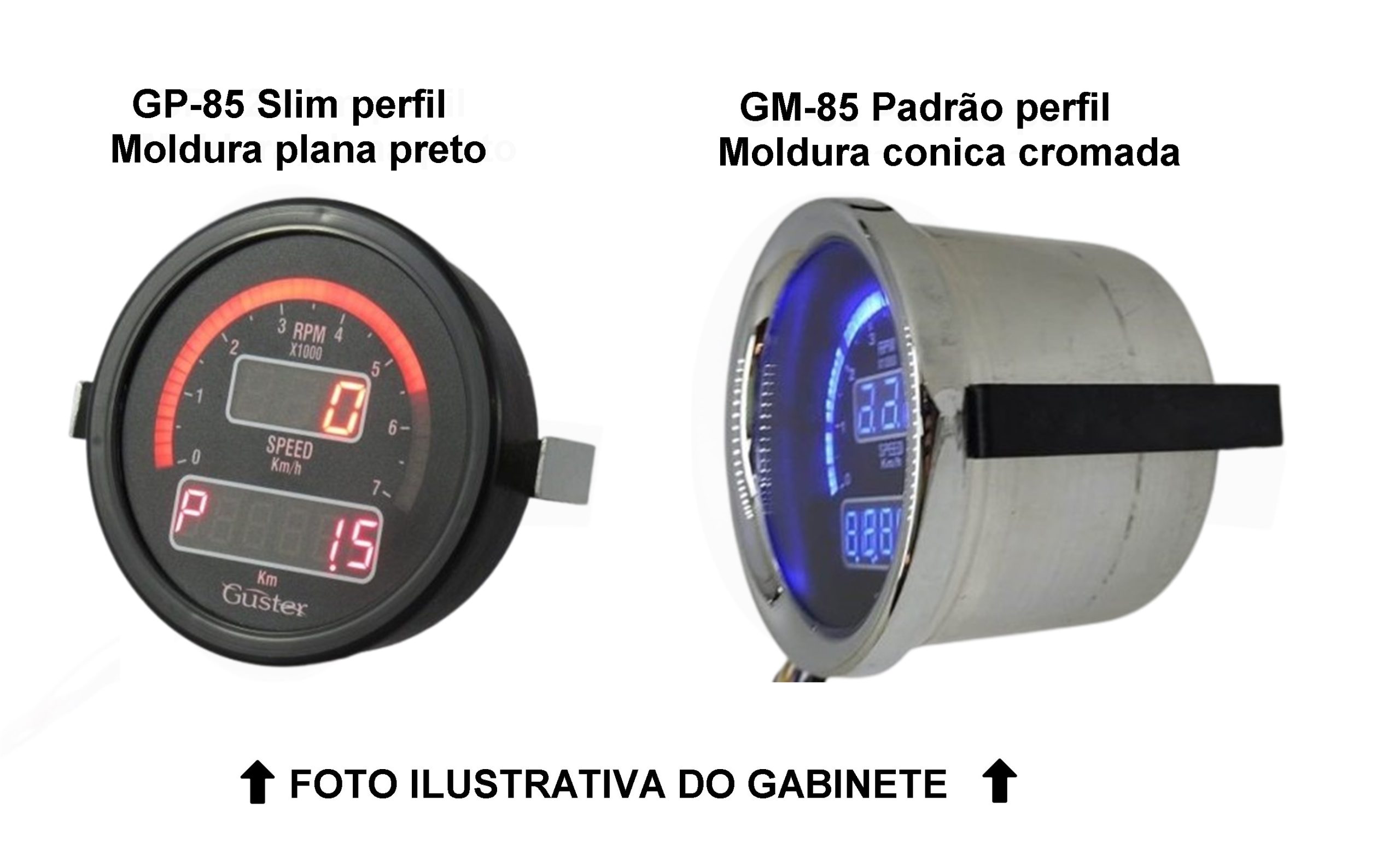

- Fabricado: Redondo 85mm Normal e SLIM (GP-85), Quadrado DIN 98x98x75 (GP-98), Padrão Aviação (ML-72). Outros opções, ver : Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros (gás, gasolina, álcool ou diesel);
- Proteção quanto à inversão de polaridade da alimentação;
- Alarme programável pelo usuário (displays piscam) para funções como: Temperatura, Pressão e Voltímetro;
-Manual;
-160 MPH;
-PONTEIRO: Definir cor vermelho ou branco. A iluminação será conforme a iluminação traseira do painel do instrumento;
-SIT-05: Sensor de temperatura de água;
-SPR-12: Sensor de pressão 12 BAR ou ;
-SPR-20: Sensor de pressão 10 BAR ou;
-SPR-31: Sensor de pressão -2 a +6 BAR NOTA: Definir no pedido se SPR12, SPR20 ou SPR30;
-SPI-50: Sensor de temperatura EGT;
-SV-80: Conversor de velocidade para aviação experimental (para pitot, pitot não incluso);
-SP-20: Suporte para painel. NOTA: Se o opcional ML-72 for comprado, não será fornecido o SP-20;
- ML-85: Moldura para produto 85mm.
-CARBONO: Para painel na cor fibra de carbono;
-ÃMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
AJUSTÁVEL: Devido a tolerância dos sensores e local onde foi instalado, permite variar o ajuste da escala medida entre -10% e +10% em relação ao original de fábrica no ponto médio da escala. Pequenas variações podem ocorrer nos extremos da escala;
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-SAD-12: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/8 NPT (macho) Para outras roscas, consulte-nos;
-SAD-14: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/4 NPT (macho) Para outras roscas, consulte-nos;
-SAD-15: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M12x1,0 (macho) Para outras roscas, consulte-nos;
-SAD-16: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas 1/4 BSP (macho) Para outras roscas, consulte-nos;
-SAD-17: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M14x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-18: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M16x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-19: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M18x1,5 (macho) Para outras roscas, consulte-nos;
-SAD-20: Adaptador de Rosca de M12x1,5 (fêmea-SPR12/SPR20) para roscas M10x1,0 (macho) Para outras roscas, consulte-nos;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
- PRECISÃO BAIXA PRESSÃO: De 0 a 5 BAR (alarme opcional) de 0,1 em 0,1 BAR com maior precisão. Somente com sensor SPR-20. Instrumento ajustado para sensor ("casado");
- SV-GPS Emula: Conversor de velocidade GPS;
