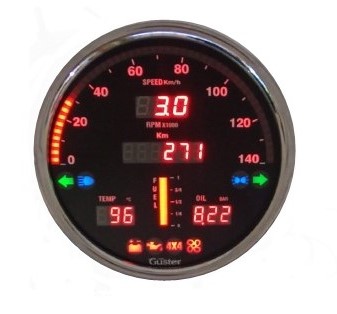

MF-140 – MULTIFUNCIONAL PAINEL PARA JEEP E SIMILARES

Velocimetro, odometro, contagiros, pressão de oleo, nivel de combustivel, temperatura e sinaleira painel. Foto ilustrativa. Possível alterar indicadores. Alternativa velocimetro com GPS.

Pecas e acessorios para: Jeep Willys, Rural, Bandeirante, fusca, buggy, motos, triciclos, carros, carros antigos, off-road, Land Rover, maquina agricola, industrial, automotiva, nautica, aplicações diversas.

Limite de velocidade da escala padrão é de 140 km/h. Pode ser feito com 120, 160, 220, consulte-nos.

Sensores inclusos: sensor de velocidade SV-27, sensor de pressão SPR-20/10 (10 BAR) e Adaptador de Rosca (SAD-XX em Outros Opcionais, ou consulte-nos), sensor de temperatura (consulte-nos sobre modelo) e sensor do opcional. Veja outras possibilidades em Sensores. Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar intalação.

Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.

Combinado de:
– Velocímetro 0 a 140 km/h e odômetro.
– Conta Giros. Para diesel, consulte-nos quanto a disponibilidade. Se disponível, necessita que seja confirmado no pedido de compra. O instrumento não pode ser configurado pelo usuário. Sai de fábrica configurado para gasolina/ álcool ou para diesel. Protegido contra umidade (Standard).
– Indicadores de sinais: Seta Esquerda, Seta Direita (ou Seta Esquerda / Direita e Alerta), Farol Alto, Lanterna, Alternador, Freio de mão (ou 4×4, ou N), Pressão de Óleo e (livre). Com opção de piscar os sinais ou não (além das setas e alerta). Para outros símbolos / cores / posições, veja opcional SIMBOLOS e consulte-nos.
Nota: Foto ilustrativa. A escala do velocimetro e a inversão velocimetro contagiros pode ser alterada. Veja IMAGENS. Consulte-nos.

– Dois indicadores a escolher entre:
. Indicador de Temperatura.
. Indicador de Combustível. Não está incluso bóia para nível de combustível, programável para bóia resistiva. Incluso Atuador Externo (AE-10) para indicar “reserva” nos Indicadores de Sinais da Guster.
. Voltímetro.
. Pressão Ar.
. Pressão Óleo.
. Pressão Booster.
. Pressão Combustível.
. Pirômetro (CHT ou EGT)
. Temperatura externa (OAT).
Nota: Foto ilustrativa. Alterando indicadores, as legendas gravadas nestes indicadores serão substituídas. Veja IMAGENS. Consulte-nos.

Instalação: Acompanha manual. Ligar em 12vdc e pontos para acionar os indicadores de sinais: pisca, luz alta, etc. Acompanha sensores (menos a bóia de combustivel) que são ligados diretos no painel. Bóia de combustível: mesma do veiculo desde que resistiva, ligada direta no painel. Cada instrumento tem sua ligação e  programação individual facilitando realizar a instalação um por um de maneira bem simples. Fios de programação de alarmes (exemplo: temperatura, pressão, etc) são usados na instalação inicial e depois isolados. Sugerimos o opcional sensor de velocidade por GPS (SV-GPS) e verificar padrão de roscas  para o sensor de temperatura e de pressão,  facilitando a instalação. Para sensor de velocidade, temos opção de adaptador para cabo de velocimetro ou na caixa. Podemos ajudar nas informações ao instalador. Consulte-nos.

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).

Diesel ou gasolina. Confirmar no momento da compra.

Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.

Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.

Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo. Inclusive velocimetro com GPS.

Para pressão, temos diferentes tipos de Adaptadores de Rosca. Veja em “Outros Opcionais”. Confirmar no momento da compra. Consulte-nos sobre outras possibilidades.

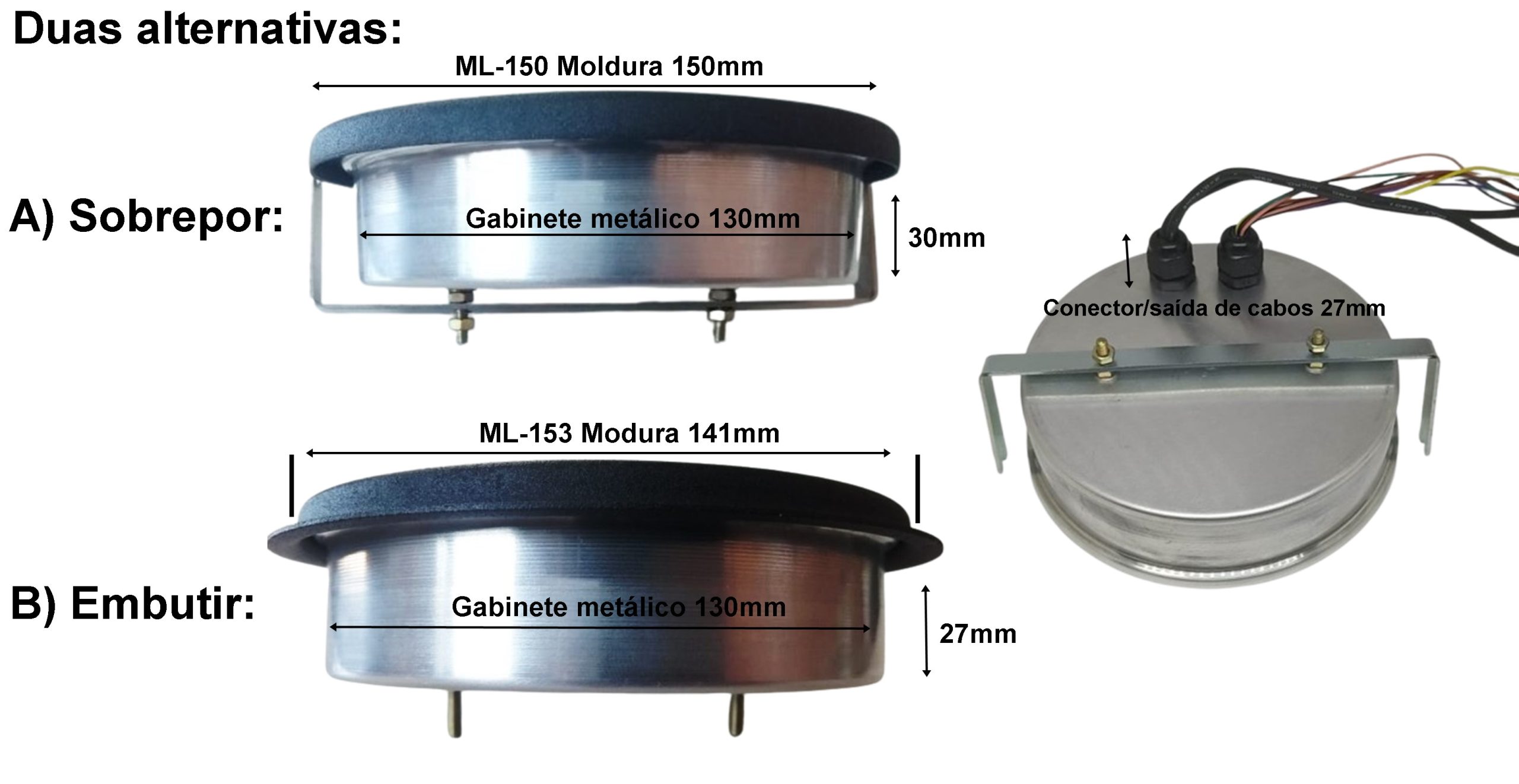

Pode ter montagem traseira ou montagem frontal, de acordo com o acabamento desejado. Definir no pedido, molduras são diferentes.

Brilho ajustável pelo usuário. Com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite).

Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.

Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.

Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.

Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.

Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação na unidade de velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.

Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.

Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.

Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos  sem e com atuador externo ( rele).

Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.

Para altas velocidades (EX: acima de 200, 300, 500 km/h), consulte-nos. Veja VO-20/GP-20, VO-30, VO-50, VH-83, VO-83, MF-15A, C,F,  MF-50A,D,G e MF-70-71-72-73 ou consulte-nos.
