MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS
O Produto
Multifuncional com velocímetro (0 a 220km/h) com ponteiro (tecnologia STEEP). Alternativa velocimetro com GPS.
Em formato digital os odômetros Total/Parcial e em leds de alto brilho o indicador de sinais.
O indicador de sinais mostra:
Se a bateria está sendo carregada – led vermelho.
Farol alto ligado – led azul.
Sinaleira (direita ou esquerda) – led verde.
Freio – led vermelho, Se opção NEUTRO (MOTOS), Neutro – led verde.
Pressão do óleo – led vermelho.
Para outros símbolos / cores / posições, veja opcional SIMBOLOS e consulte-nos.
Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Não está incluso bóia para nível de combustível, programável para bóia resistiva.
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.
Ponteiro acompanha a cor da iluminação traseira do painel. Se vermelho: ponteiro na cor vermelho com iluminação em vermelho. Outra cor: ponteiro na cor branco e iluminação em azul, verde ou amarelo. Definir no momento da compra caso queira cor diferente deste padrão.
Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação na unidade de velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
Disponibilizamos diversos tipos de sensores instalados conforme a aplicação (inclusive GPS) (Veja “Sensores”). Em “Outros Opcionais”, apresentamos alternativas para melhor aproveitamento dos recursos do instrumento.
Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.
Outras configurações podem ser implementadas, consulte-nos.
Veja o VO-31 (velocímetro 0-220km/h com ponteiro – STEEP – sem o indicador de sinais) e outros modelos de velocímetros.
Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para altas velocidades até 500 KM/h, temos velocímetros digitais numéricos precisos. Veja VO-20, VO-20 GP-20, VO-30, VO-50, VO-83, VH-83, MF-70-71-72-73, Mf-50A-D-G, MF-15A-C-F. Ou consulte-nos.
Veja outras possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

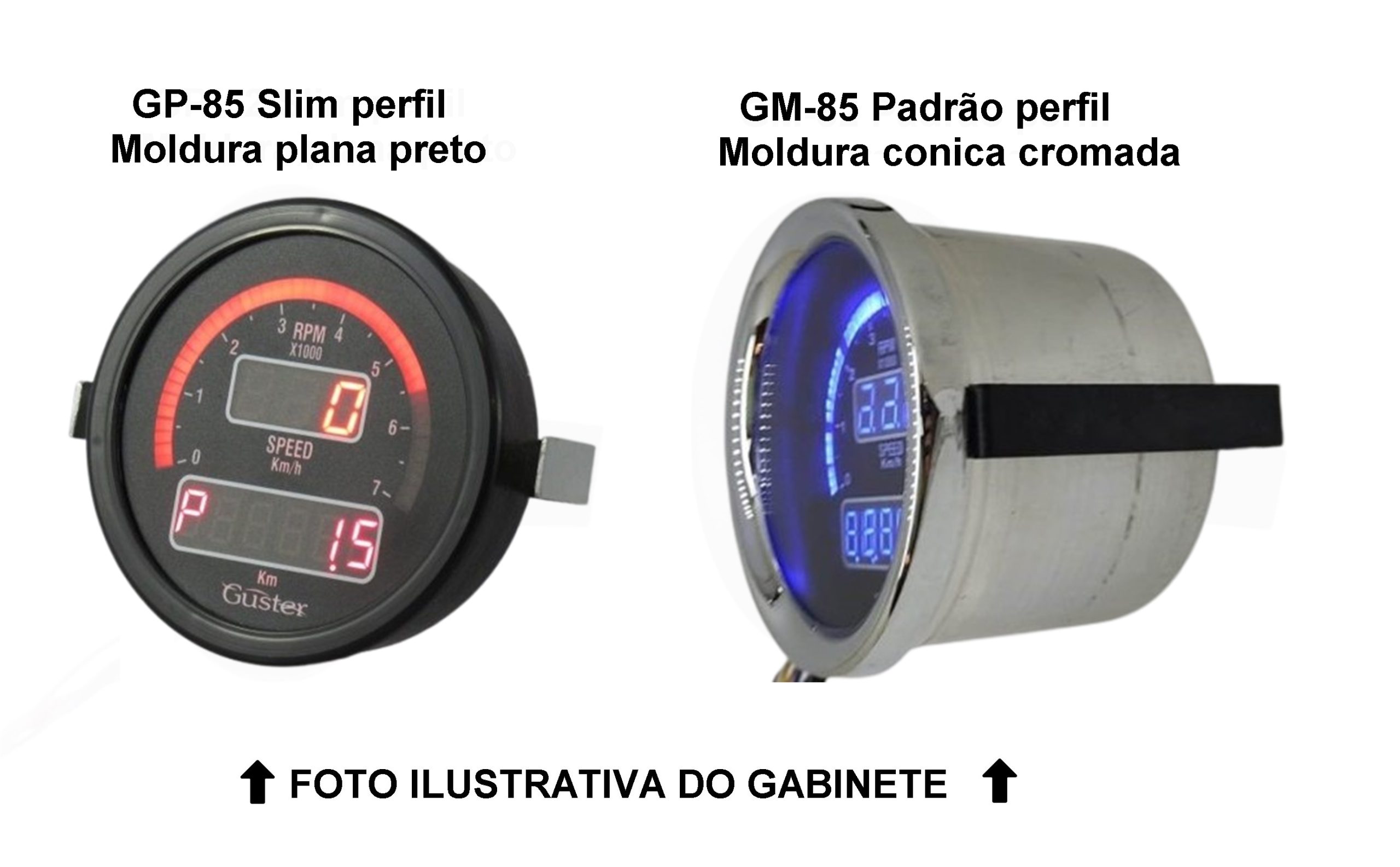

- Fabricado com gabinete: a) GM-85: Padrão redondo 85mm ou, b) GP-98: DIN Quadrado (98x98)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Odômetro parcial pode ser zerado pelo usuário
- Velocímetro com ponteiro, microcontrolado, precisão digital, com motor de passo (tecnologia STEEP).
- Ponteiro não vibra, não necessita gel.
- Proteção quanto a inversão de polaridade da alimentação;
-Manual;
-PONTEIRO: cor vermelho ou branco. A iluminação será conforme a iluminação traseira do painel do instrumento. Definir no momento da compra caso queira diferente;
-SP-20: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-85, CP-85a, ou CP-85s) for comprado, no lugar do SP-20, será fornecido o SC-20;
-SV-11: Sensor de velocidade com imã. Ver em OPCIONAIS, outros modelos de sensores;
- ML-85: Moldura para produto 85mm;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
-SP-81: Suporte para 1 instrumento 85 mm;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor de velocidade -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor de velocidade – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor de velocidade – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor de velocidade (SEM ÍMÃ);
– SV-20: Sensor de velocidade para cabo (moto BIZ ou similar);
– SV-22: Sensor de velocidade para cabo (trava 18×4,(Ex: Chevette ou similar);
– SV-24: Sensor de velocidade para motor (M10 X 1,5, Interna);
– SV-25: Sensor de velocidade para cabos (M18 X 1,5, Externa);
– SV-26: Sensor de velocidade para motor (7/8 X 18 Fios, Interna);
– SV-27: Sensor de velocidade para cabos (5/8 X 18 Fios, Externa);
– SV-28: Sensor de velocidade para motor (M22 X 1,5, Interna);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
– SV-30: Conversor para trem ou similar;
– SV-31: Aprende velocidade;
– SV-32: Conversor de velocidade ;
– SV-40: Conversor de velocidade para Barcos (inclui SPR-20 e condicionador de sinal);
– SV-60: Sensor de velocidade para Barcos;
– SV-70: Sensor de velocidade para Aviação Experimental (para Pitot, não incluso o Pitot);
– SV-80: Conversor de velocidade para Aviação Experimental ( para Pitot, não incluso o Pitot);
– SV-GPS: Sensor de velocidade por GPS (com antena interna);
– SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- SV-GPS Emula: Conversor de velocidade GPS;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
-SEM SENSOR: Para equipamentos que já possuem sensor eletrônico tipo Hall. Não é necessário adquirir o sensor Guster. Pode necessitar do Divisor de Frequência (DF-10) ou consulte-nos.
-DF-10: Divisor de frequência, incluso;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
-RALLY: Indica de 10/10 metros (Exemplo: para parciais);
-NEUTRO (MOTOS): Indica NEUTRO com led verde no lugar de FREIO com led vermelho;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-SIMBOLOS: Consulte-nos sobre outras possibilidades de símbolos e cores de iluminação dos leds dos Indicadores de Sinais;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
