MF-50X – MULTIFUNCIONAL COM DISPLAY GRÁFICO (LCD) COLORIDO. SOB ENCOMENDA
O Produto
Foto ilustrativa
Instrumento digital microcontrolado com display gráfico (LCD) colorido.
Pode ser configurado em fabrica para diferentes aplicações em Instrumentos e Controle na Industria em geral.
Tem 8 entradas analógicas, 4 entradas digitais e 4 saídas digitais,podendo ser expandidas.
Exemplo de aplicações:
Vários horímetros com diferentes tipos de entradas comandando saídas.
Inúmeras aplicações e montagens que otimizam custo e espaço. Temos algumas configurações disponíveis , veja IMAGENS e MF-50 A/B/C, CG-44X, MF-300/1/2, MF-30X A/B e MF-40X.
Todos os Sensores de Pressão da Guster São eletrônicos com as vantagens : Precisão sem desgaste mecânico, durabilidade, robustez, continuo (sem pulos” ou ” saltos) e repetitivos na aceleração e queda de pressão. São Interligados (sensor/instrumento) por fio, afastados para evitar acidentes ou vazamentos com líquidos ou gazes perigosos/aquecidos/inflamáveis. Não utilizamos mangueiras para interligar o instrumento com o motor ou ambiente a ser monitorado.
Veja MF-50A, D, G. Demais modelos sob encomenda, consulte-nos.
Veja outras possibilidades em IMAGENS.
Caracteristicas do painel digital 85mm:

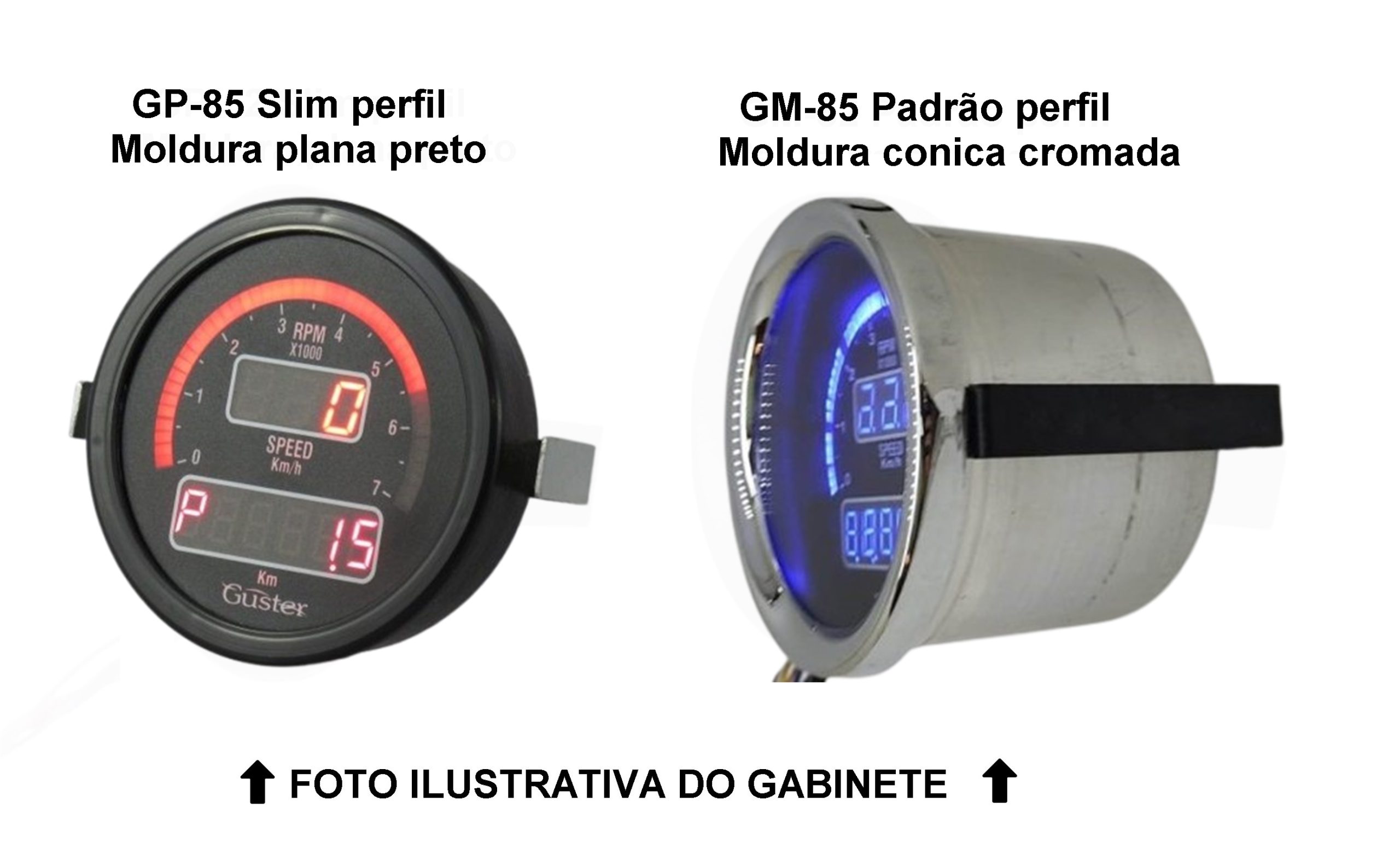

- Fabricado: Redondo 85mm Normal e SLIM (GP-85), Quadrado DIN 98x98x75 (GP-98), Padrão Aviação (ML-72). Outros opções, ver : Molduras e Suportes;
- Alimentação: 10 a 18 VDC. Para 24 VDC ou outras redes elétricas, ver opcionais;
- Para motores carburados ou injetados;
- Display gravável (até 13 cores diferentes);
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis: Sobrepor ou Embutir;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros, gás, gasolina, álcool ou diesel;
- Proteção quanto a inversão de polaridade da alimentação;
- Tela de cristal líquido gráfico Colorido com contraste ajustável e com "Back Light", permitindo uso em dias claros ou escuros (cores programáveis);
- Configuração básica conforme foto acima. Todas as funções disponíveis no produtos específicos da Guster podem ser configuradas nestes produtos, personalizando-os.
-MF-50X / STANDARD ou STREET / Moldura: PRETO ou PRATA ou CROMADA / Painel: PRETO ou PRATA / Iluminação display: PROGRAMÁVEL / Iluminação Marca Guster : Branca;
- Outros itens dependem da configuração de instrumentos a escolher;
- ML-85: Moldura para produto 85mm;
- Manual;
- Outros itens dependem da configuração de instrumentos a escolher;
- ML-85: Moldura para produto 85mm;
- Manual;
-Preto / Para painel na cor preta.
-CP-85: Copo automotivo plástico;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado DIN (98x98x75)mm;
- GP-98: Caixa para montagem industrial;
- SP-81: Suporte para 1 instrumento 85 mm;
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado DIN (98x98x75)mm;
- GP-98: Caixa para montagem industrial;
- SP-81: Suporte para 1 instrumento 85 mm;
-SIT-GEN: Sensor de temperatura genérico. NOTA: Não recomendável pra temperatura de óleo acima de 120°C;
-SG-10: Sensor de giros (liga no cabo de vela);
-FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
-SV-11: Sensor de velocidade alcance 10 mm;
-SV-12: Sensor de velocidade alcance 20 mm;
-SV-13: Conversor de velocidade para sensor indutivo a dois fios;
-SV-21: Sensor de velocidade para cabos (Ex: Fusca);
-SV-22: Sensor de velocidade para cabos (Ex: Chevette ou similar);
-SV-23: Sensor de velocidade para cabos (Ex: Jeep ou similar);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
-SV-40: Sensor de velocidade para barcos (pitot);
-SV-50: Sensor de velocidade geral;
-SV-60: Sensor de velocidade para barcos (hélice);
-SV-70: Sensor de velocidade para aviação experimental (hélice);
-SV-80: Conversor de velocidade para aviação experimental (para pitot, pitot não incluso);
- SV-GPS: Sensor de velocidade por GPS (com antena interna);
- SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
- Outros Sensores Guster, dependendo da configuração desejada. Veja "Acessórios".
-SG-10: Sensor de giros (liga no cabo de vela);
-FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
-SV-11: Sensor de velocidade alcance 10 mm;
-SV-12: Sensor de velocidade alcance 20 mm;
-SV-13: Conversor de velocidade para sensor indutivo a dois fios;
-SV-21: Sensor de velocidade para cabos (Ex: Fusca);
-SV-22: Sensor de velocidade para cabos (Ex: Chevette ou similar);
-SV-23: Sensor de velocidade para cabos (Ex: Jeep ou similar);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
-SV-40: Sensor de velocidade para barcos (pitot);
-SV-50: Sensor de velocidade geral;
-SV-60: Sensor de velocidade para barcos (hélice);
-SV-70: Sensor de velocidade para aviação experimental (hélice);
-SV-80: Conversor de velocidade para aviação experimental (para pitot, pitot não incluso);
- SV-GPS: Sensor de velocidade por GPS (com antena interna);
- SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
- Outros Sensores Guster, dependendo da configuração desejada. Veja "Acessórios".
AJUSTÁVEL: Devido a tolerância dos sensores e local onde foi instalado, permite variar o ajuste da escala medida entre -10% e +10% em relação ao original de fábrica no ponto médio da escala. Pequenas variações podem ocorrer nos extremos da escala;
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite programado pelo usuário;
-DIESEL: Motores diesel: programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc;
-FUNÇÕES: Substituir funções nos modelos padrões;
-IL-25a: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS:Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador. - RÁDIO: Rádio Receptor/Transmissor (radioenlace, alcance de 1 a 10km, dependendo dos obstáculos) para receber e transmitir dados para microcomputador ou outro dispositivo;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A. -RALLY: Indica de 10/10 metros (Exemplo: para parciais);
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite programado pelo usuário;
-DIESEL: Motores diesel: programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc;
-FUNÇÕES: Substituir funções nos modelos padrões;
-IL-25a: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS:Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador. - RÁDIO: Rádio Receptor/Transmissor (radioenlace, alcance de 1 a 10km, dependendo dos obstáculos) para receber e transmitir dados para microcomputador ou outro dispositivo;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A. -RALLY: Indica de 10/10 metros (Exemplo: para parciais);
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10
