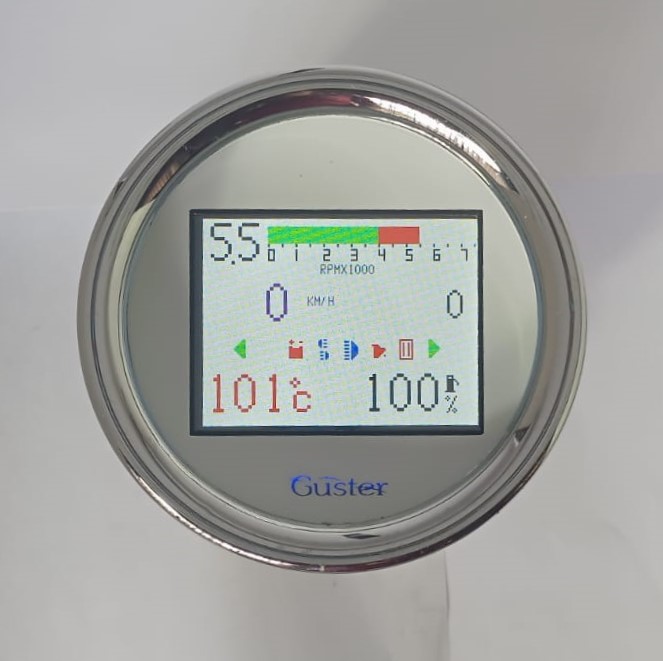

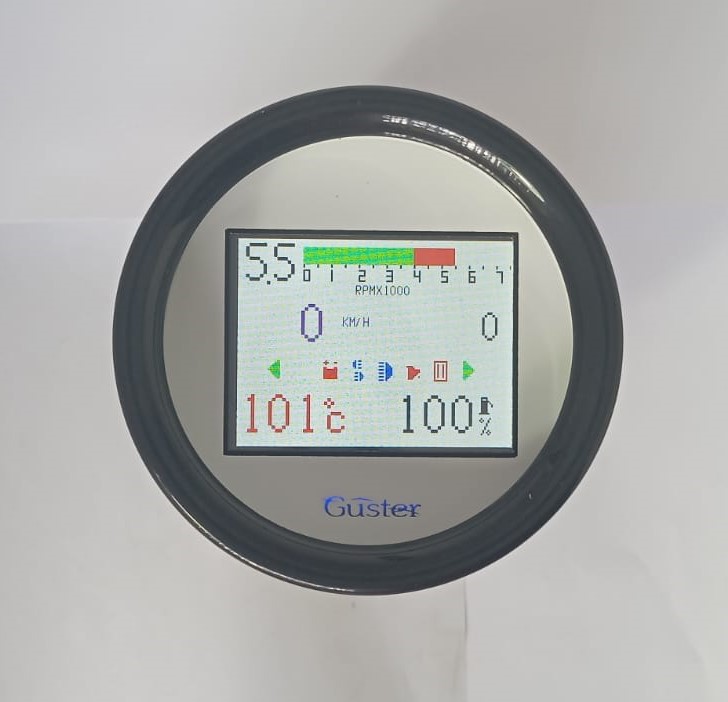

MF-50A MULTIFUNCIONAL : DISPLAY (LCD) COLORIDO,VELOCÍMETRO,ODÔMETRO (PARCIAL E TOTAL), CONTA GIROS, TEMPERATURA,NÍVEL DE COMB., IND.SINAIS,SHIFT-LIGHT
O Produto
Instrumento digital microcontrolado com display gráfico (LCD) colorido.Configurado para aplicações automotiva. Alternativa velocimetro com GPS.
Apresenta giro de motor (RPM) em dígitos e bargraph,velocidade ,odômetro (parcial e total), indicador de sinais,temperatura,nível de combustível,indicador luminoso para excesso de giro (“Shift Light”) e velocidade, alarme sonoro para temperatura. Disponível dois fios para algumas programações (Ex: alarmes etc…) e para seleção de cor de fundo e de cada uma das funções (até 13 cores).
Sensores inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar intalação. Não está incluso bóia para nível de combustível, programável para bóia resistiva.
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.
Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.
Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.
Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo. Inclusive velocimetro com GPS.
Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.
Veja MF-50 D, G. Demais modelos sob encomenda, consulte-nos.
Veja outras possibilidades e cores em IMAGENS.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para altas velocidades até 500 KM/h, temos velocímetros digitais numéricos precisos. Veja VO-20, VO-20 GP-20, VO-30, VO-50, VO-83, VH-83, MF-70-71-72-73, Mf-50A-D-G, MF-15A-C-F. Ou consulte-nos.
- Alimentação: 8 a 18 VDC. Para 24 VDC ou outras redes elétricas, ver opcionais;
- Para motores carburados injetados;
- Display gravável (até 13 cores diferentes);
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- A utilização de mostrador digital permite visualização rápida;

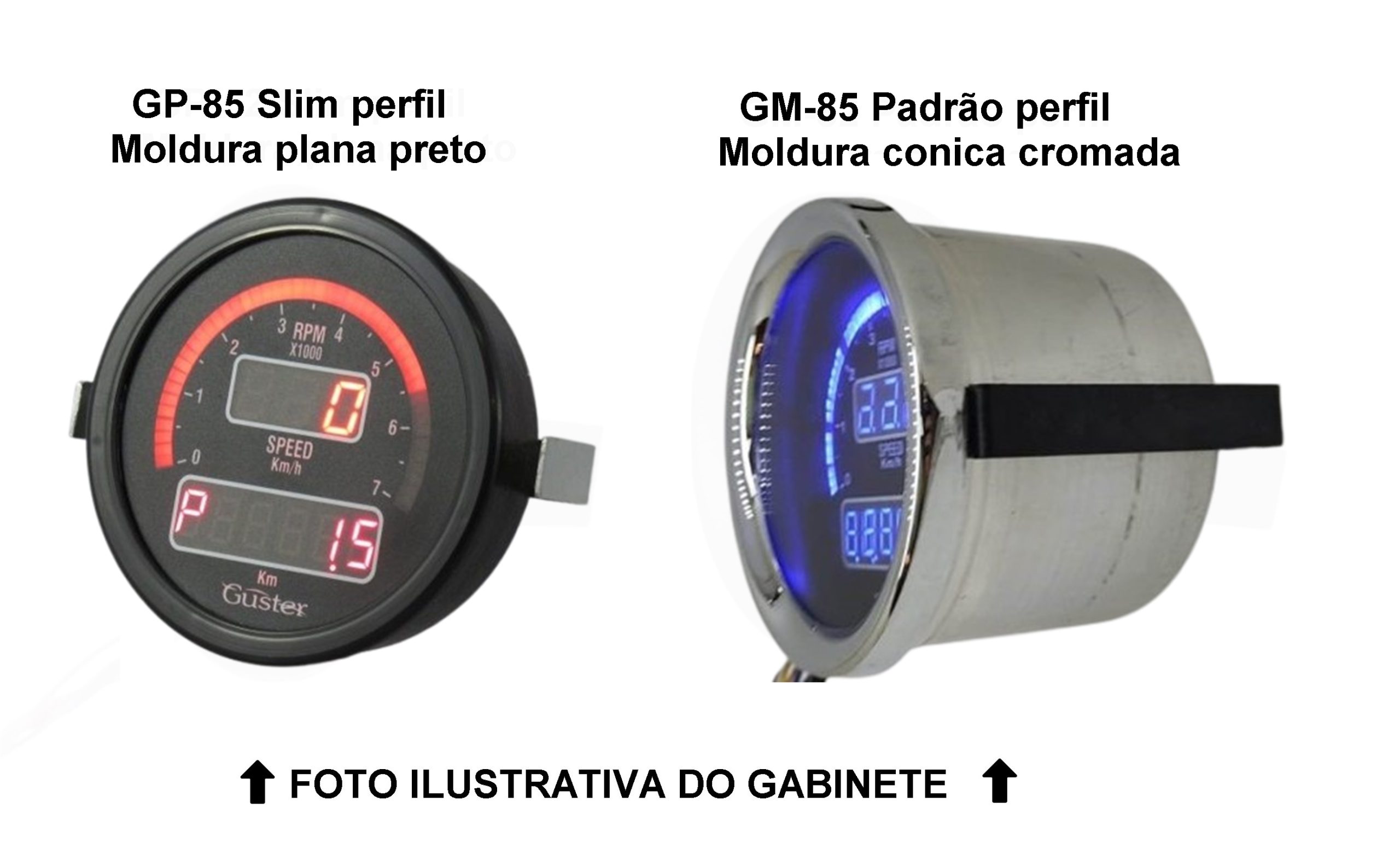

- Fabricado com gabinete: a) GP-85: SLIM redondo 85mm ou, b) GM-85: Padrão redondo 85mm ou, c) GP-98: DIN Quadrado (98x98)mm. Veja opções de Molduras e Suportes;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
- Para motores eletricos, gás, gasolina, álcool ou diesel;
- Proteção quanto a inversão de polaridade da alimentação;
- Tela de cristal líquido gráfico Colorido com contraste ajustável e com "Back Light", permitindo uso em dias claros ou escuros (cores programáveis);
- Configuração básica conforme foto acima. Todas as funções disponíveis no produtos específicos da Guster podem ser configuradas nestes produtos, personalizando-os. Expandindo-os em múltiplos de 8 entradas;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
- Manual;
- SV-11: Sensor de velocidade com Imã;
- SIT-3005 = Sensor de Temperatura (água/óleo);
- IL-10 = Indicador Luminoso;
- SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
- ML-85: Moldura para produto 85mm.
-CP-85 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-85 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-85 S: Copo automotivo cromado para painel;
-CP-85A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-85A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-85S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-GP-98: Gabinete com frontal quadrada DIN 98x98mm;
-SP-81: Suporte Para Painel 1x85mm;
-ML-72: Moldura padrão aviação;
-ML-100: Moldura adaptadora para 100mm;
-ML-145: Moldura adaptadora para 145mm;
- GP-85: Gabinete plástico para embutir (85mm);
- GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-81: Suporte para 1 instrumento 85 mm;
-SG-10: Sensor de giros (liga no cabo de vela);
-FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
– SV-11: Sensor de velocidade – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor de velocidade -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor de velocidade – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor de velocidade – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor de velocidade (SEM ÍMÃ);
– SV-20: Sensor de velocidade para cabo (moto BIZ ou similar);
– SV-22: Sensor de velocidade para cabo (trava 18×4,(Ex: Chevette ou similar);
– SV-24: Sensor de velocidade para motor (M10 X 1,5, Interna);
– SV-25: Sensor de velocidade para cabos (M18 X 1,5, Externa);
– SV-26: Sensor de velocidade para motor (7/8 X 18 Fios, Interna);
– SV-27: Sensor de velocidade para cabos (5/8 X 18 Fios, Externa);
– SV-28: Sensor de velocidade para motor (M22 X 1,5, Interna);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
– SV-30: Conversor para trem ou similar;
– SV-31: Aprende velocidade;
– SV-32: Conversor de velocidade ;
– SV-40: Conversor de velocidade para Barcos (inclui SPR-20 e condicionador de sinal);
– SV-60: Sensor de velocidade para Barcos;
– SV-70: Sensor de velocidade para Aviação Experimental (para Pitot, não incluso o Pitot);
– SV-80: Conversor de velocidade para Aviação Experimental ( para Pitot, não incluso o Pitot);
– SV-GPS: Sensor de velocidade por GPS (com antena interna);
– SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- SV-GPS Emula: Conversor de velocidade GPS;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
-SEM SENSOR: Para equipamentos que já possuem sensor eletrônico tipo Hall. Não é necessário adquirir o sensor Guster. Pode necessitar do Divisor de Frequência (DF-10) ou consulte-nos.
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite programado pelo usuário;
-DIESEL: para veículos diesel, programável, permitindo gravar relação de pulsos / RPM, eliminando-se o problema de diferentes relações de giro (RPM) com polias, etc. Necessário especificar "/DIESEL" para o código do produto com essa opção no pedido de compra. Consulte-nos quanto a disponibilidade deste opcional para o modelo de instrumento desejado. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda;
-DF-10: Divisor de frequência, incluso;
-FG-10: Filtro de giro;
-FUNÇÕES: Substituir funções nos modelos padrões;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS:Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
- RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
- RALLY: Indica de 10/10 metros (Exemplo: para parciais);
- VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
