TH-10 – TEMPERATURA COM HORÍMETRO
O Produto
Apresenta temperatura (40 a 160 °C) e horímetro.
Temos diferentes opções de sensores para temperatura.
Horímetro total e parcial. Pode ser usado para atuar dispositivo externo após (determinada quantidade de horas desejada/programada).
Precisão digital. Pode ser usado em aplicações diversas, além do uso em equipamento motorizados. Incrementa tempo quando dispositivo a ser monitorado é energizado, ou com presença de pulsos com frequência mínima ou com variação deste pulso, com equipamento funcionando de fato.

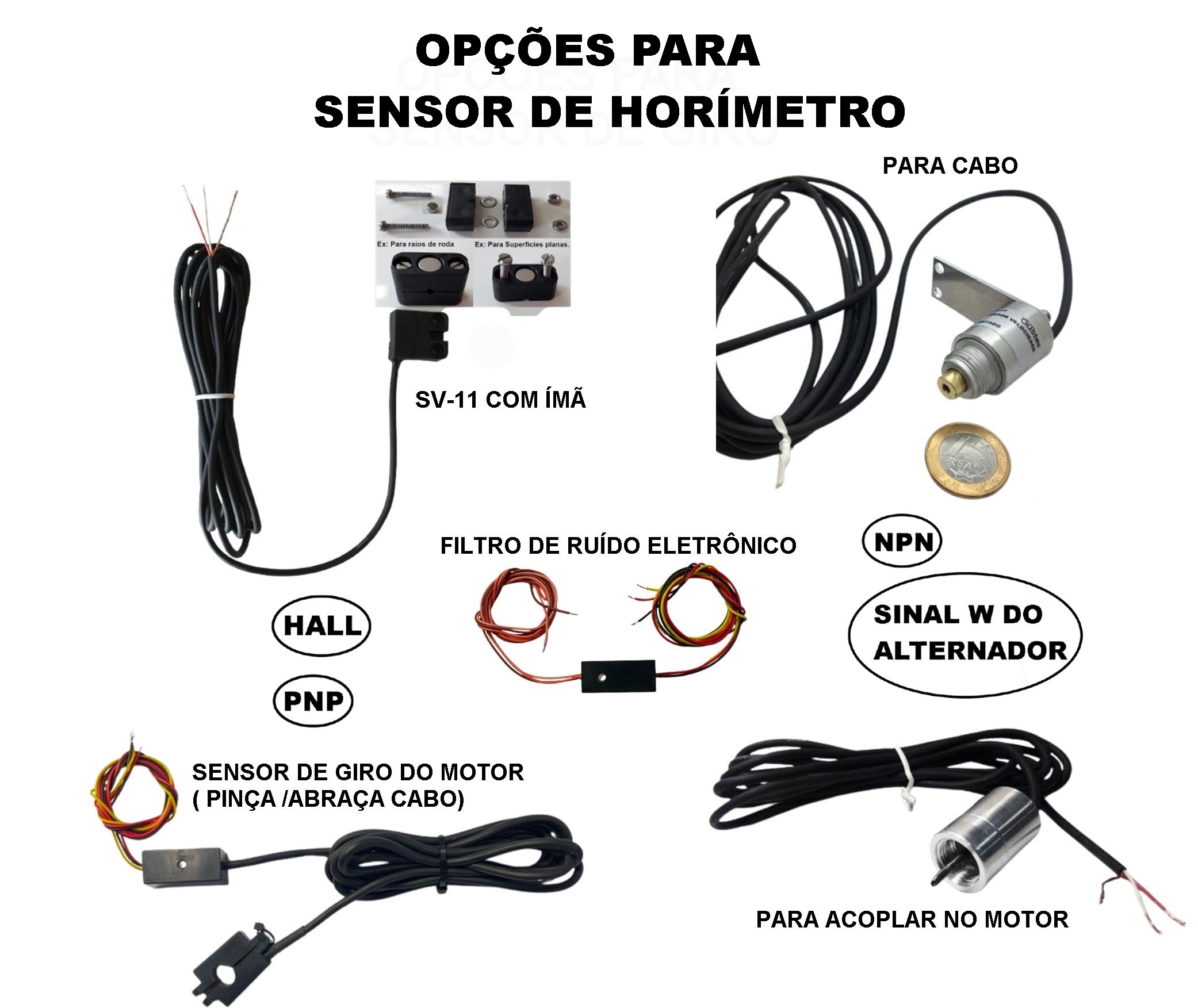

Para o horímetro o sinal pode ser pego: a) do pulsante da bobina de ignição (se carburado), ou b) na saída correspondente da central (se ignição eletrônica), ou c) nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, ou d) com o sinal “W” do alternador ou, e) sensor SV-11 no eixo/polia com giro proporcional ao giro do motor,

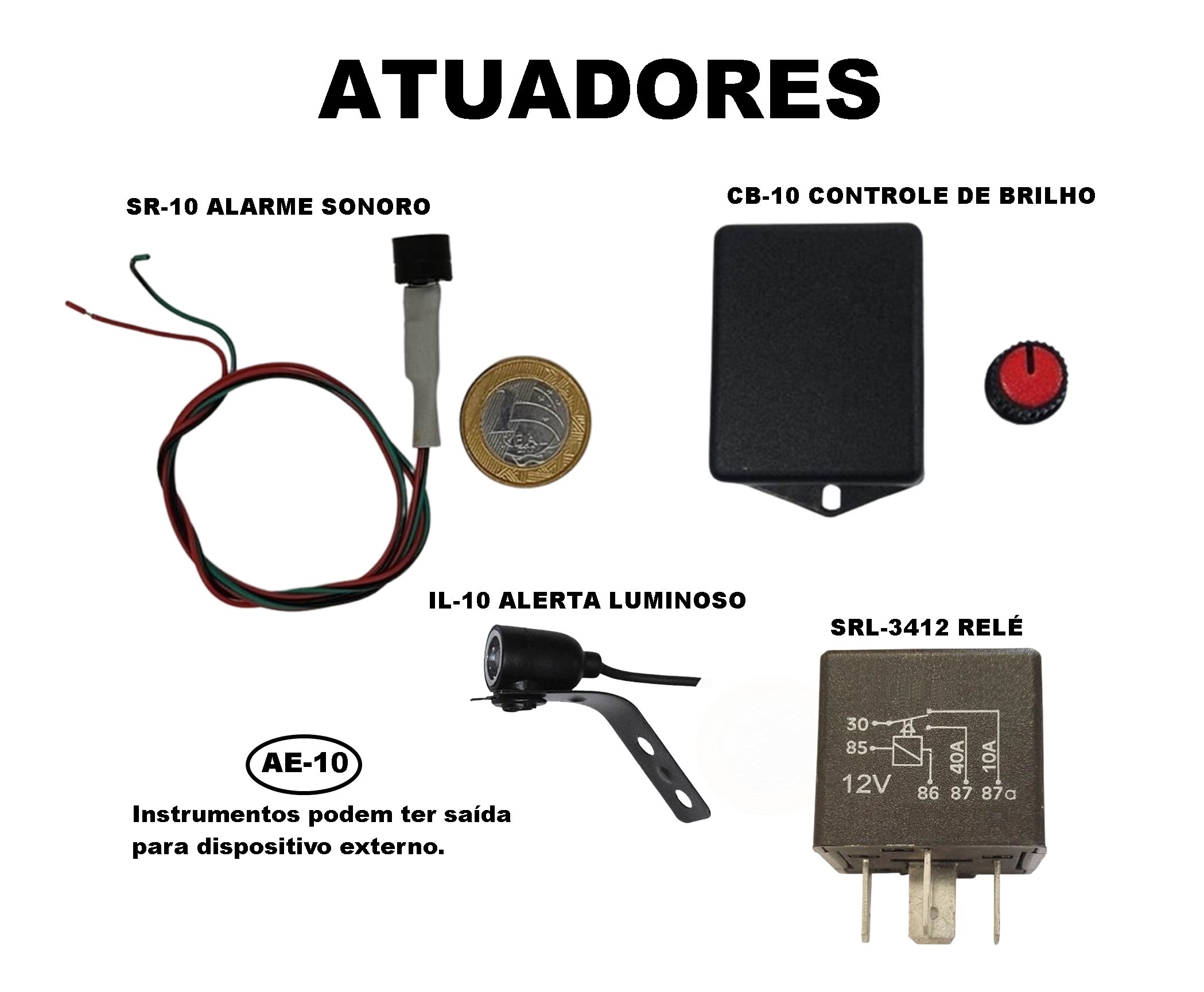

Com ATUADOR EXTERNO, pode-se atuar dispositivo externo (ex: alarme sonoro, bloqueio, etc) caso atinja o limite de temperatura ou quantidade de horas programado pelo usuário.
Alarme sonoro pode ser instalado longe do indicador, se desejado.
Rele e Buzzer não inclusos, mas podem ser adquiridos no momento da compra.
Possível implementação para realizar ciclo, mantendo temperatura entre mínimo e máxima programável pelo usuário, através do Atuador Externo. Consulte-nos.
1- Temperatura:
Incluso sensor de temperatura SIT-05 (40 A 160°C, rosca M10X1,0) para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar intalação. Veja abaixo, sensores alternativos.
Precisão +- 1 ou 2 °c.

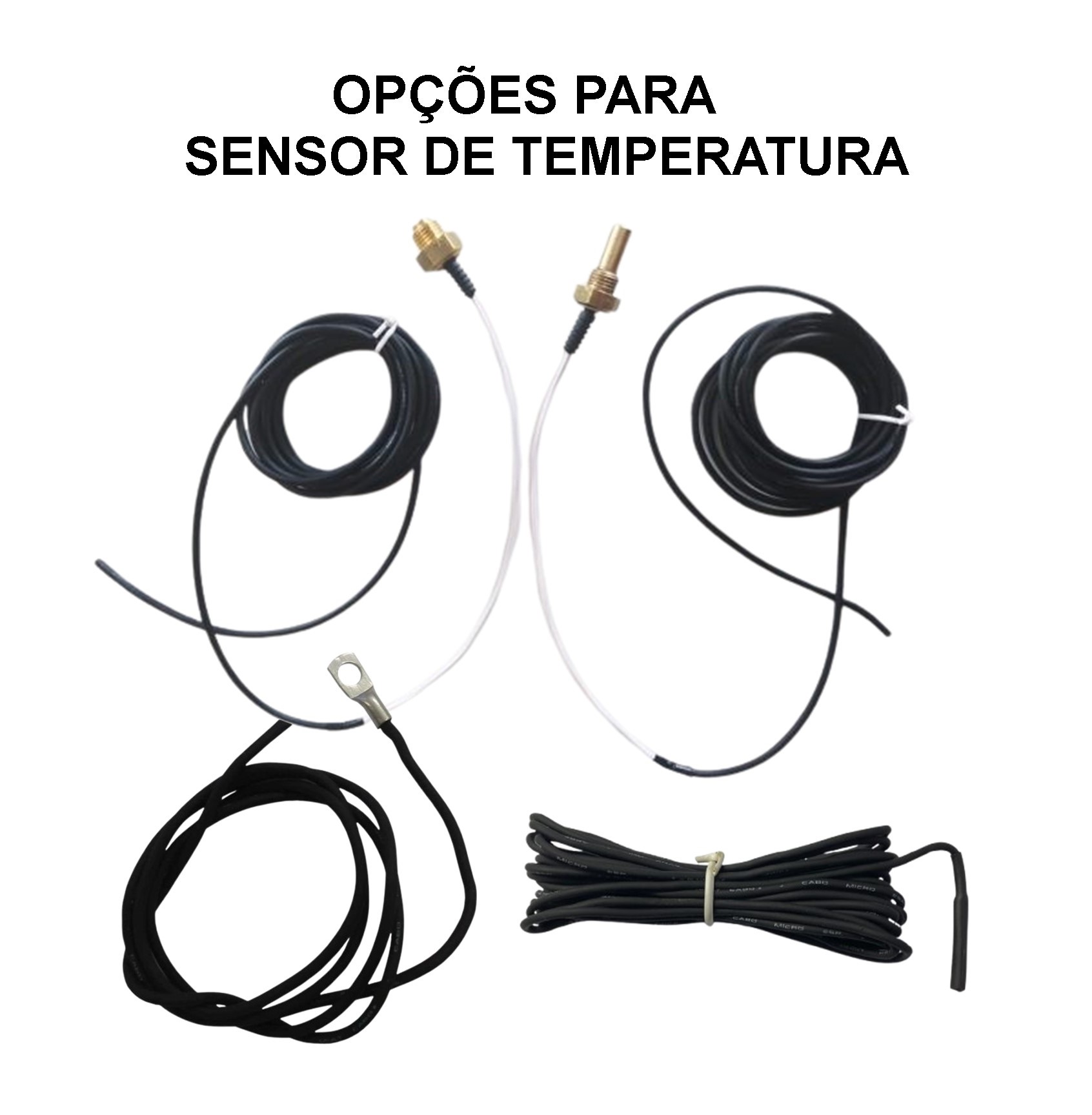

Pode ser usado, confirmar no momento da compra:
SIT-05 sensor de temperatura (40 A 160°C, rosca M10X1,0)
SIT-22 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
SIT-28 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
SIT-GEN sensor de temperatura genérico (-10 A + 120°C, olhal 6/10 ou /14 mm)
SPT-C sensor de temperatura (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm).
Para outros tipos de sensores, consulte-nos.
2- Horímetro:
O horímetro fabricado pela Guster permite uso seletivo, além de acumular horas. Pode ser programado para:
a) Acumular o tempo que o motor fica ligado. Ou,
b) Acumular tempo se o sensor ultrapassar limite programado (RPM, velocidade, etc.). Forma de verificar se operador do equipamento trabalhou de fato e não ficou parado com equipamento apenas ligado em Neutro ou “ponto morto” (ex.: Colheitadeiras, Tratores, etc.). Ou,
c) Só conta o tempo se houver variação no sensor (RPM, velocidade, etc.). Outra forma de verificar se operador trabalhou de fato.
Funciona com equipamentos diesel.
Com 5 digitos, temos as opções para (confirmar no pedido de compra):
a) acumula horas cheias até 99 999 horas, retornando ao início e continuando contagem. Ou,
b) acumula horas até 9 999.9 horas, retomando ao início e continuando contagem. Ou,
c) acumula horas até 999.99 horas (em centesimal de .00 a .99) ou 999.59 (em sexagesimal de .00 a .59), retomando ao início e continuando contagem. Ou,
d) uma das anteriores (b ou c), incluindo outros um ou dois digitos (deslocando leitura), estendendo o acúmulo de horas para 99 999.9 ou 99 999,99 ou 99 999.59. Ou, consulte-nos.
Aplicações diferenciadas podem ser implementadas com uso de sensores adequados, ver em Sensores no catálogo completo (clique aqui).
Pode ser fornecido bloqueado ou com opção para resetar contagem (confirmar no ato da compra).
Permite inserir determinado número de horas inicial, para substituir outro horímetro (confirmar no ato da compra).
Selecionar horímetro Total e Parcial:
– Total = acumulado desde a instalação.
– Parcial = acumula a partir do momento desejado (não inibe acúmulo de horas totais).
Saída para atuador externo: após quantidade de horas programada pelo usuário ( de 40 em 40 até 9.999 horas), aciona sinal elétrico de alerta. Exemplo: Rele, Buzzer (sonoro), etc.
Rele e Buzzer não inclusos, mas podem ser adquiridos no momento da compra.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Para uso industrial, podem ser incorporadas ao instrumento alterações elétricas e funcionais que tornem o instrumento apropriado para aplicações específicas. Consulte-nos.
Veja horímetro: HR-30, ou
Temos outros modelos combinados com horimetros, veja:
– CH-80: Conta giros com horimetro (85mm)
– VH-52: Velocimetro com horimetro (52mm)
– VH-83: Velocimetro com horimetro (85mm)
Veja outras Possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

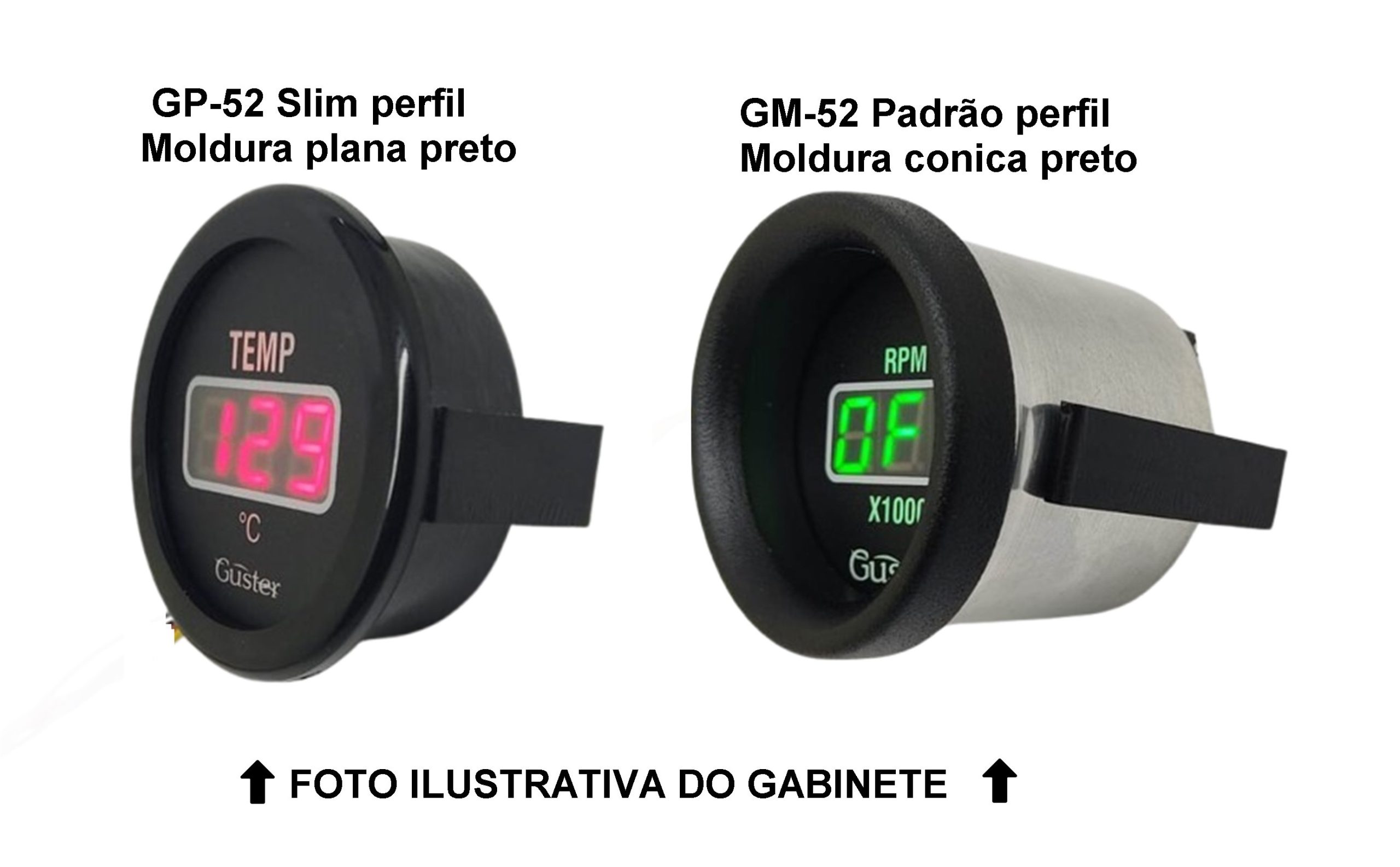

- Fabricado com gabinete: a) GP-52: SLIM redondo 52mm ou, b) GM-52: Padrão redondo 52mm ou, c) GP-48: DIN Quadrado (48x48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Proteção quanto a inversão de polaridade da alimentação;
- Entrada de sinal elétrico programável (opcional) para contagem de tempo se:
- Instrumento ligado;
- Instrumento ligado e circuito energizado;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos);
- Conta giro (pulsos) acima de limite programável (opcional);
- Com variação de giro (pulsos) (opcional);
- Horímetro parcial;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
-Manual;
-SIT-05: Sensor de temperatura;
-SP-10: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-52, CP-52a, ou CP-52s) for comprado, no lugar do SP-10, será fornecido o SC-10;
- ML-52: Moldura para produto 52mm;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-52: Copo automotivo plástico;
-CP-50-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-CP-52 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-52 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-52 S: Copo automotivo cromado para painel;
-CP-52A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-52A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-52S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-71: Moldura padrão aviação;
-GP-48: Gabinete com frontal quadrada DIN 48x48 mm;
-GP-52: Gabinete plástico para embutir 52mm;
-SP-51: Suporte para 1 instrumento 52 mm;
-SP-52: Suporte para 2 instrumentos 52 mm;
-SP-53: Suporte para 3 instrumentos 52 mm;
-SP-54: Suporte para 4 instrumentos 52 mm;
-SP-70: Flange para montar produtos 52 mm em corte de 85 mm;
- SIT-22: Sensor de temperatura (40 a 120°, rosca M14x1,5);
- SIT-28: Sensor de temperatura (40 a 120°, rosca M14x1,5);
- SIT-GEN: Sensor de temperatura genérico/ definir no pedido se SIT-GEN 6mm/10mm/14mm. ( Consulte-nos para outros diâmetros);
-SPT-C: Sensor para temperatura ambiente (-10 a +110°C);
- SG-10: Sensor para cabos de velas (indutivo) incluso ou não, para sua comodidade e menor custo. Recomendável uso em conta-giros para motos;
– SV-11: Sensor – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor (sem Imã);
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
NOTA: Para outros sensores, consulte-nos.
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
-RT-1 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,3 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
