VH-52 – VELOCÍMETRO COM HORÍMETRO PARA BAIXAS VELOCIDADES (EMPILHADEIRA/REBOCADOR)
O Produto
Apresenta em formato digital a velocidade e horímetro. Precisão digital. Pode ser usado em aplicações diversas, além do uso em veículos motorizados. Incrementa tempo quando dispositivo a ser monitorado é energizado e funcionando de fato.
Sensor de velocidade incluso. Para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Alternativas de sensores que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES. Se o equipamento tem sensor de velocidade, consulte-nos quanto a possibilidade de uso com o velocimetro.
Para o horímetro o sinal pode ser pego: a) do pulsante da bobina de ignição (se carburado), ou b) na saída correspondente da central (se ignição eletrônica), ou c) nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, ou d) com o sinal “W” do alternador ou, e) sensor SV-11 no eixo/polia com giro proporcional ao giro do motor,
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores (veja abaixo).
Nossos velocímetros permitem avaliar baixas velocidades com precisão (Ex: barcos, empilhadeiras, etc). Temos modelos de velocímetros que permitem opcionais como: odômetros parciais/total, alarme sonoro, spot-light para limites de velocidade e diferentes tipos de sensores para as mais diversas aplicações. Veja os demais modelos e seus opcionais.
Exemplo de utilização : Motor energizado pode ainda não estar rodando, dependendo de partida de fato. Nesse caso, o horímetro pode diferenciar as duas situações.
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para equipamentos agrícolas ou similares, com baixíssima velocidade (exemplo: até 4 km/h), consulte-nos.
Instalar sensor no diferencial ou cardan do equipamento, pode ser uma alternativa. Consulte-nos.
Este velocímetro tem funções programáveis pelo usuário para:
– alarme visual (displays piscam)
– saída para Spot Light (ou Shift Light)
– saída para alarme sonoro (buzzer)

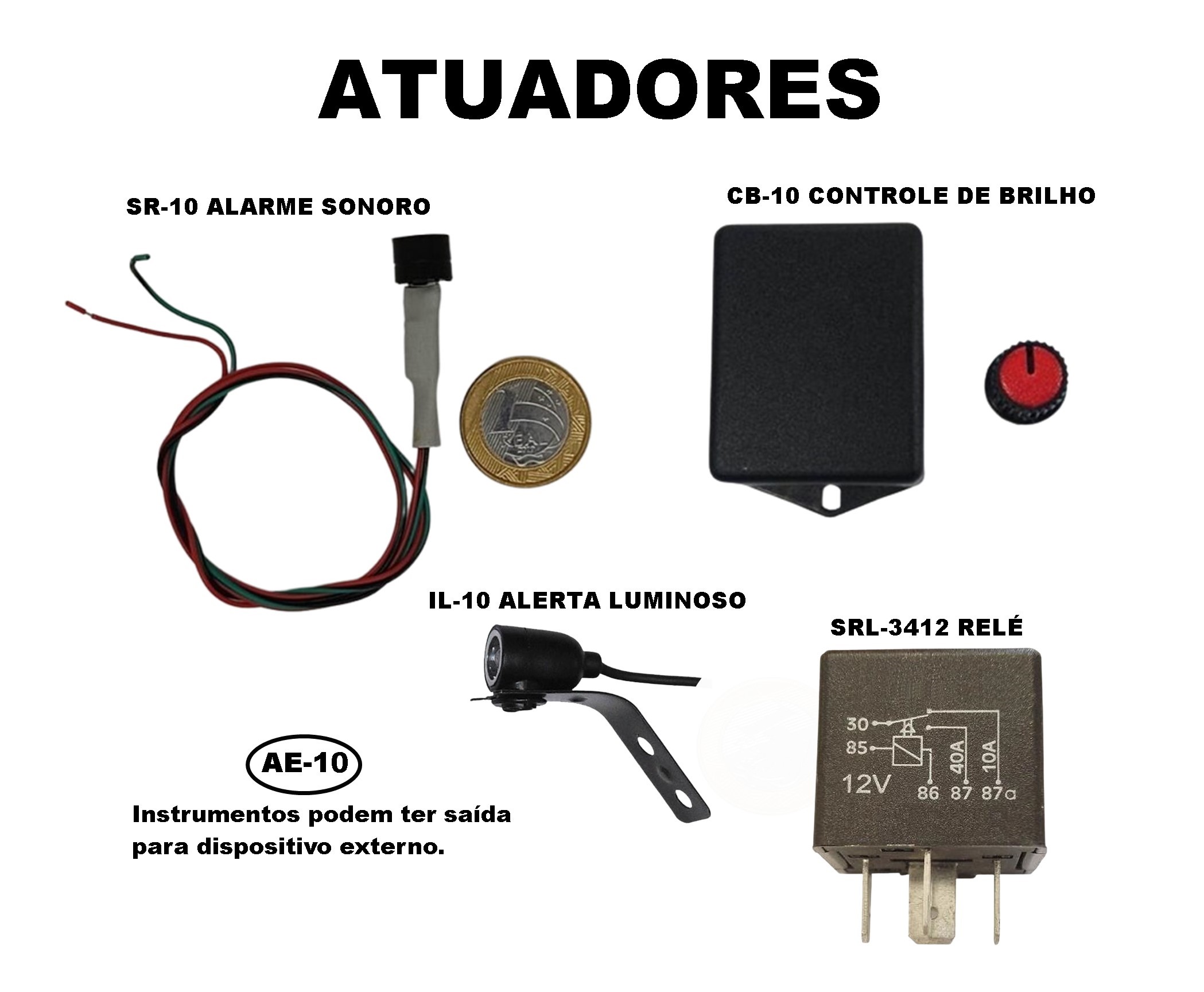

– saída de sinal para atuador externo (exemplo: relé)
Nota: Spot Light, Buzzer e relé são opcionais.
1- Velocímetro:
Incluso função para gravar pico de velocidade ocorrida.

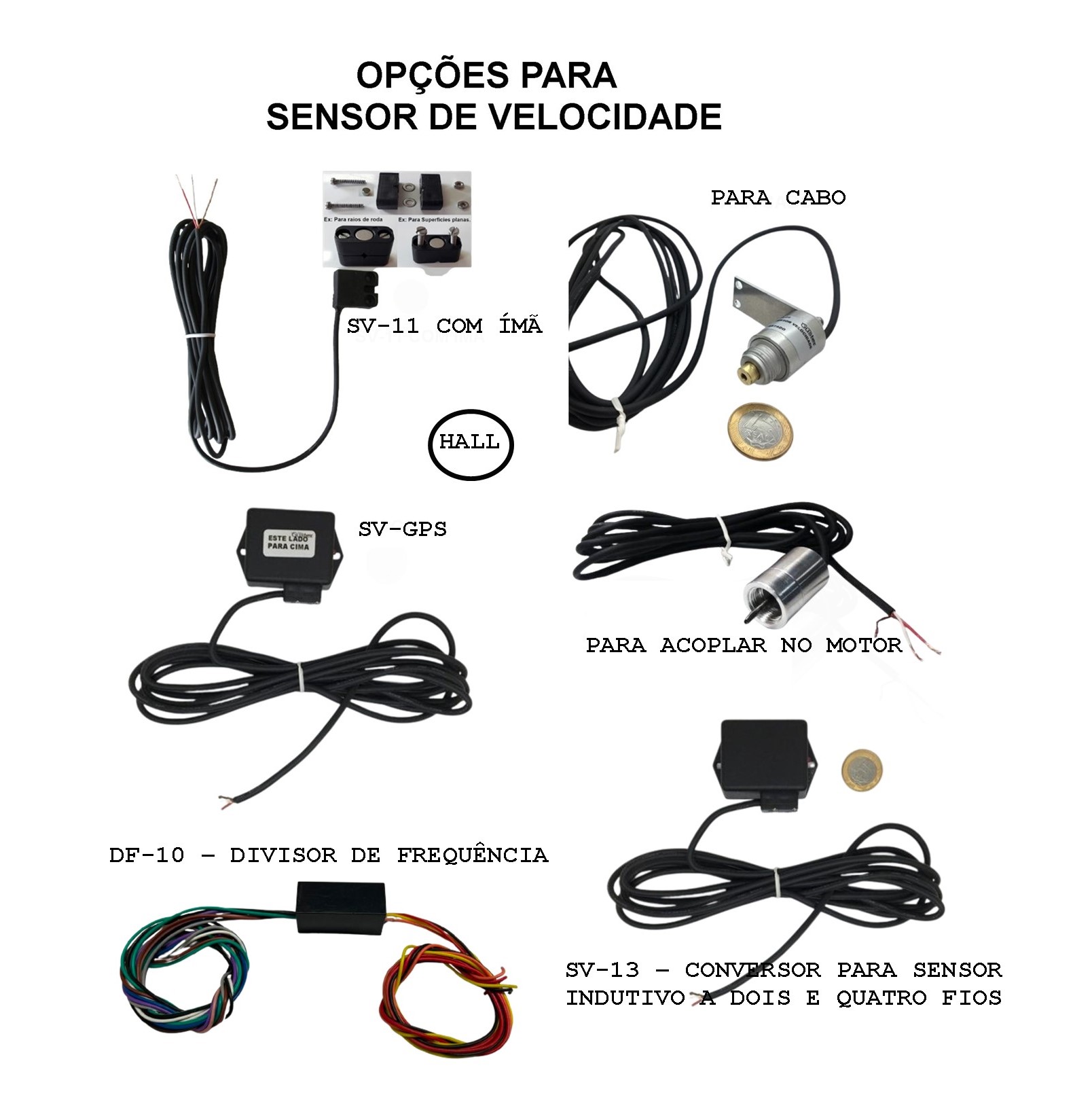

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação na unidade de velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
2- Horímetro:
O horímetro fabricado pela Guster permite uso seletivo, além de acumular horas. Pode ser programado para:
a) Acumular o tempo que o motor fica ligado. Ou,
b) Acumular tempo se o sensor ultrapassar limite programado (RPM, velocidade, etc.). Forma de verificar se operador do equipamento trabalhou de fato e não ficou parado com equipamento apenas ligado em Neutro ou “ponto morto” (ex.: Colheitadeiras, Tratores, etc.). Ou,
c) Só conta o tempo se houver variação no sensor (RPM, velocidade, etc.). Outra forma de verificar se operador trabalhou de fato.
Funciona com equipamentos diesel.
Com 5 digitos, temos as opções para (confirmar no pedido de compra):
a) acumula horas cheias até 99 999 horas, retornando ao início e continuando contagem. Ou,
b) acumula horas até 9 999.9 horas, retomando ao início e continuando contagem. Ou,
c) acumula horas até 999.99 horas (em centesimal de .00 a .99) ou 999.59 (em sexagesimal de .00 a .59), retomando ao início e continuando contagem. Ou,
d) uma das anteriores (b ou c), incluindo outros um ou dois digitos (deslocando leitura), estendendo o acúmulo de horas para 99 999.9 ou 99 999,99 ou 99 999.59. Ou, consulte-nos.
Aplicações diferenciadas podem ser implementadas com uso de sensores adequados, ver em Sensores no catálogo completo (clique aqui).
Pode ser fornecido bloqueado ou com opção para resetar contagem (confirmar no ato da compra).
Permite inserir determinado número de horas inicial, para substituir outro horímetro (confirmar no ato da compra).
Selecionar horímetro Total e Parcial:
– Total = acumulado desde a instalação.
– Parcial = acumula a partir do momento desejado (não inibe acúmulo de horas totais).
Saída para atuador externo: após quantidade de horas programada pelo usuário ( de 40 em 40 até 9.999 horas), aciona sinal elétrico de alerta. Exemplo: Rele, Buzzer (sonoro), etc.
Rele e Buzzer não inclusos, mas podem ser adquiridos no momento da compra.

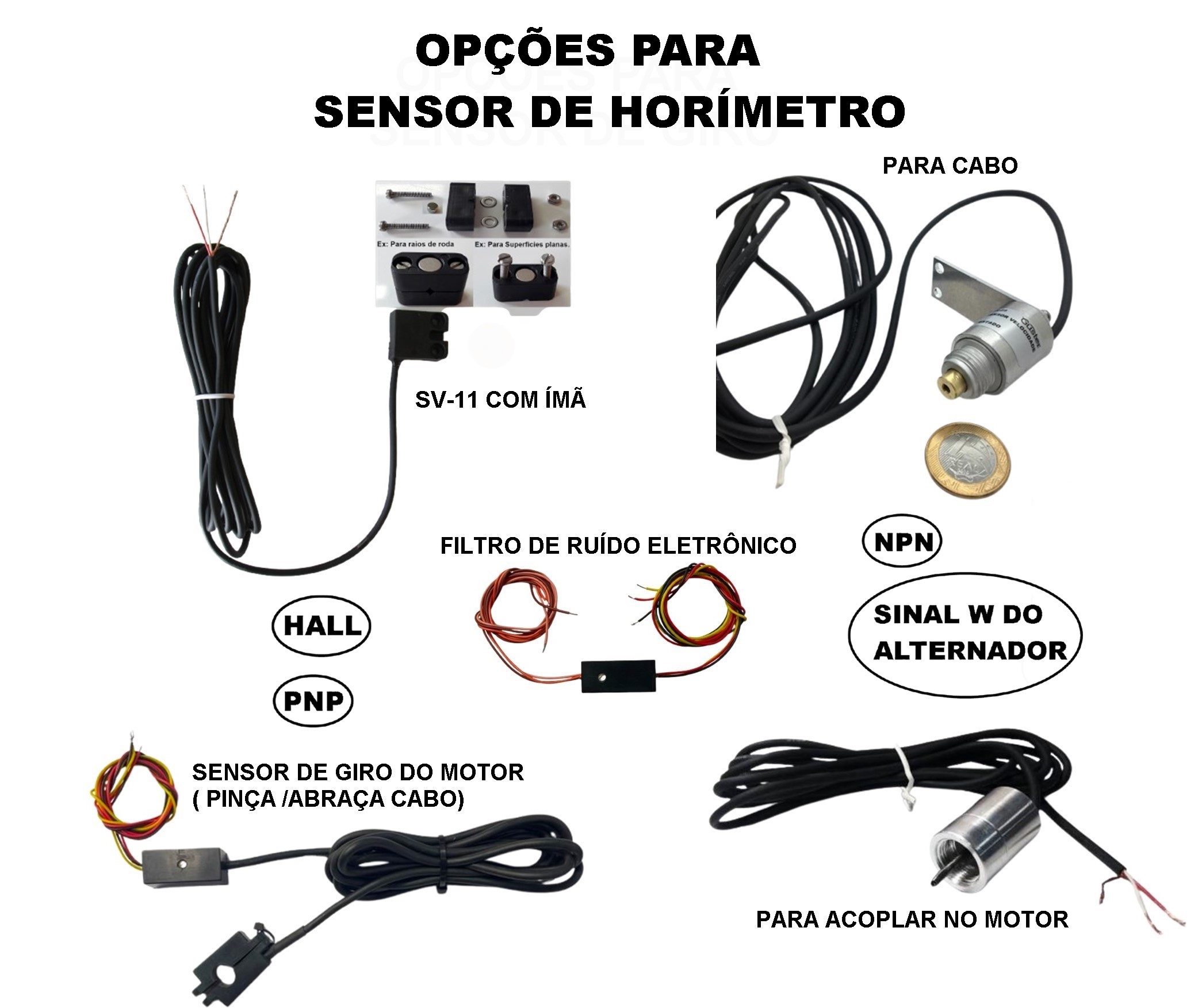

Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Para uso industrial, podem ser incorporadas ao instrumento alterações elétricas e funcionais que tornem o instrumento apropriado para aplicações específicas. Consulte-nos.
Veja horímetro: HR-30, ou
Temos outros modelos combinados com horimetros, veja:
– CH-80: Conta giros com horimetro (85mm)
– TH-10: Temperatura com horimetro (52mm)
– VH-83: Velocimetro com horimetro (85mm)
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Veja outras Possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;
- Fabricado com gabinete: a) GP-52: SLIM redondo 52mm ou, b) GM-52: Padrão redondo 52mm ou, c) GP-48: DIN Quadrado (48x48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Indica velocidades de 0,0 a 80,0 Km/h;
- Proteção quanto a inversão de polaridade da alimentação;
- Entrada de sinal elétrico programável (opcional) para contagem de tempo se:
- ---- -Instrumento ligado;
- ---- -Conta giro ou com presença de pulsos;
- ---- -Com variação de giro (pulsos) (opcional);
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
-Manual;
-SV-11: Sensor de velocidade com ima;
-SP-20: Suporte para painel;
- ML-85: Moldura para produto 85mm.
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-52: Copo automotivo plástico;
-CP-50-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-CP-52 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-52 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-52 S: Copo automotivo cromado para painel;
-CP-52A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-52A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-52S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-71: Moldura padrão aviação;
-GP-48: Gabinete com frontal quadrada DIN 48x48 mm;
-GP-52: Gabinete plástico para embutir 52mm;
-SP-51: Suporte para 1 instrumento 52 mm;
-SP-52: Suporte para 2 instrumentos 52 mm;
-SP-53: Suporte para 3 instrumentos 52 mm;
-SP-54: Suporte para 4 instrumentos 52 mm;
-SP-70: Flange para montar produtos 52 mm em corte de 85 mm;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor de velocidade -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor de velocidade – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor de velocidade – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor de velocidade (SEM ÍMÃ);
– SV-20: Sensor de velocidade para cabo (moto BIZ ou similar);
– SV-22: Sensor de velocidade para cabo (trava 18×4,(Ex: Chevette ou similar);
– SV-24: Sensor de velocidade para motor (M10 X 1,5, Interna);
– SV-25: Sensor de velocidade para cabos (M18 X 1,5, Externa);
– SV-26: Sensor de velocidade para motor (7/8 X 18 Fios, Interna);
– SV-27: Sensor de velocidade para cabos (5/8 X 18 Fios, Externa);
– SV-28: Sensor de velocidade para motor (M22 X 1,5, Interna);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
– SV-30: Conversor para trem ou similar;
– SV-31: Aprende velocidade;
– SV-32: Conversor de velocidade ;
– SV-40: Conversor de velocidade para Barcos (inclui SPR-20 e condicionador de sinal);
– SV-60: Sensor de velocidade para Barcos;
– SV-70: Sensor de velocidade para Aviação Experimental (para Pitot, não incluso o Pitot);
– SV-80: Conversor de velocidade para Aviação Experimental ( para Pitot, não incluso o Pitot);
– SV-GPS: Sensor de velocidade por GPS (com antena interna);
– SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- SV-GPS Emula: Conversor de velocidade GPS;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
-SEM SENSOR: Para equipamentos que já possuem sensor eletrônico tipo Hall. Não é necessário adquirir o sensor Guster. Pode necessitar do Divisor de Frequência (DF-10) ou consulte-nos.
-FG-10: Filtro de giro;
-DF-10: Divisor de frequência;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25a: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-IL-25b: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A. ;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10
