Instrumento combinado 85mm mf-16MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS. Velocimetro para alta e baixa velocidade. Alternativa velocimetro com GPS. O  MF-16 multifuncional instrumento combinado  pode ser usado como: velocimetro com GPS,  instrumento combinado de painel para automóveis, carros, máquinas, equipamentos, indicador de painel, relogios em painel, instrumentos em painel, multifuncional em painel, medidor multifuncional em painel, medidor digital multifuncional em painel, painel de instrumentos,  indicador 85mm, relogio 85mm, instrumento 85mm, multifuncional 85mm, medidor multifuncional 85mm, medidor digital multifuncional 85mm.
MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS - Image 2
MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS - Image 3
MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS - Image 4

MF-16 – MULTIFUNCIONAL COM VELOCÍMETRO DE PONTEIRO (STEEP) (220KM/H) COM ODÔMETROS PARCIAL E TOTAL E INDICADOR DE SINAIS

Multifuncional com velocímetro (0 a 220km/h) com ponteiro (tecnologia STEEP). Alternativa velocimetro com GPS. Temos velocimetros para baixas velocidades (Ex: colheitadeiras de grãos, rebocadores, empilhadeiras, barcos, tratores, equipamentos maquinas industriais, etc), consulte-nos.
Em formato digital os odômetros Total/Parcial e em leds de alto brilho o indicador de sinais.
O indicador de sinais mostra:
Se a bateria está sendo carregada – led vermelho.
Farol alto ligado – led azul.
Sinaleira (direita ou esquerda) – led verde.
Freio – led vermelho, Se opção NEUTRO (MOTOS), Neutro – led verde.
Pressão do óleo – led vermelho.
Outras possibilidades de simbolos podem ser verificados quanto a viabilidade. Veja Simbolos e consulte-nos.

Ponteiro acompanha a cor da iluminação traseira do painel. Se vermelho: ponteiro na cor vermelho com  iluminação em vermelho. Outra cor: ponteiro na cor  branco e iluminação em azul, verde ou amarelo. Definir no momento da compra caso queira cor diferente deste padrão.

Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.

Sensor  incluso:  SV-11 Sensor de Velocidade. Para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Alternativas de sensores que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES: Clique aqui. Veja o VIDEO sobre sensores de velocidade da Guster no: a) Youtube, clique aqui , b) Instagram, clique aqui.

Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc,

Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para  Indicador Luminoso (Spot Light, externo).
NOTA: Confirmar opcionais na compra. Relé é opcional, incluir se desejado.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.

Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja: Spot Light Sequencial ou Progressivo com 5 leds (SL-71) ,  Spot Light Sequencial ou Progressivo com 10 leds (SL-72)  e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos  sem e com atuador externo ( rele).

Veja o VO-31 (velocímetro 0-220km/h com ponteiro – STEEP – sem o indicador de sinais) e outros modelos de velocímetros.

Para velocidades muito baixas (Ex: colheitadeiras de grãos, equipamentos maquinas industriais, etc) até cerca de 4 KM/h, consulte-nos.

Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.

Para altas velocidades (EX: acima de 200, 300, 500 km/h), consulte-nos. Veja VO-20/GP-20, VO-30, VO-50, VH-83, VO-83, MF-15A, C,F,  MF-50A,D,G e MF-70-71-72-73 ou consulte-nos.

Veja IMAGENS ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações. Clique aqui.

Alternativas de Cores, Molduras e Suportes e Outros Opcionais, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos.

Veja VIDEO sobre:



A seguir, temos VIDEOS para instalação de cada um dos instrumentos presentes no painel. Desta forma fica mais fácil, passo a passo,  com detalhes e organizada a instalação. Nestes VIDEOS, os fios Vermelho, Roxo e Preto de cada um dos instrumentos foram reunidos em um só fio Vermelho, Roxo e Preto. Veja VIDEOS para instalação do:



Para preços, comprar ou esclarecer dúvidas, favor nos contatar pelo Whatsapp (clique aqui)  de segunda a sexta-feira,  8:00 – 12:00 e  13:00 – 17:45. Ou, pelo email: vendas@guster.com.br

Categoria:
Adicionar o orçamento

Descrição

Aplicações instrumento combinado 85mm mf-16:

Instrumento combinado 85mm mf-16 é um conjunto de instrumentos em único produto para monitorar motor. Velocimetro para alta e baixa velocidade. Alternativa velocimetro com GPS.

Aplicações diversas do MF-16:

O  MF-16 multifuncional instrumento combinado  pode ser usado como: velocimetro com GPS,  instrumento combinado de painel para automóveis, carros, máquinas, equipamentos, indicador de painel, relogios em painel, instrumentos em painel, multifuncional em painel, medidor multifuncional em painel, medidor digital multifuncional em painel, painel de instrumentos,  indicador 85mm, relogio 85mm, instrumento 85mm, multifuncional 85mm, medidor multifuncional 85mm, medidor digital multifuncional 85mm.

Características do  instrumento combinado 85mm MF-16:

  • Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
  • Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
  • A utilização de mostrador digital permite visualização rápida;
  • Indicado para montagem em painéis ou suportes/copos automotivos;

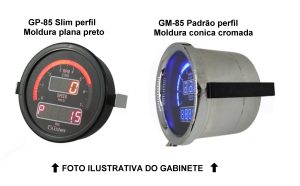

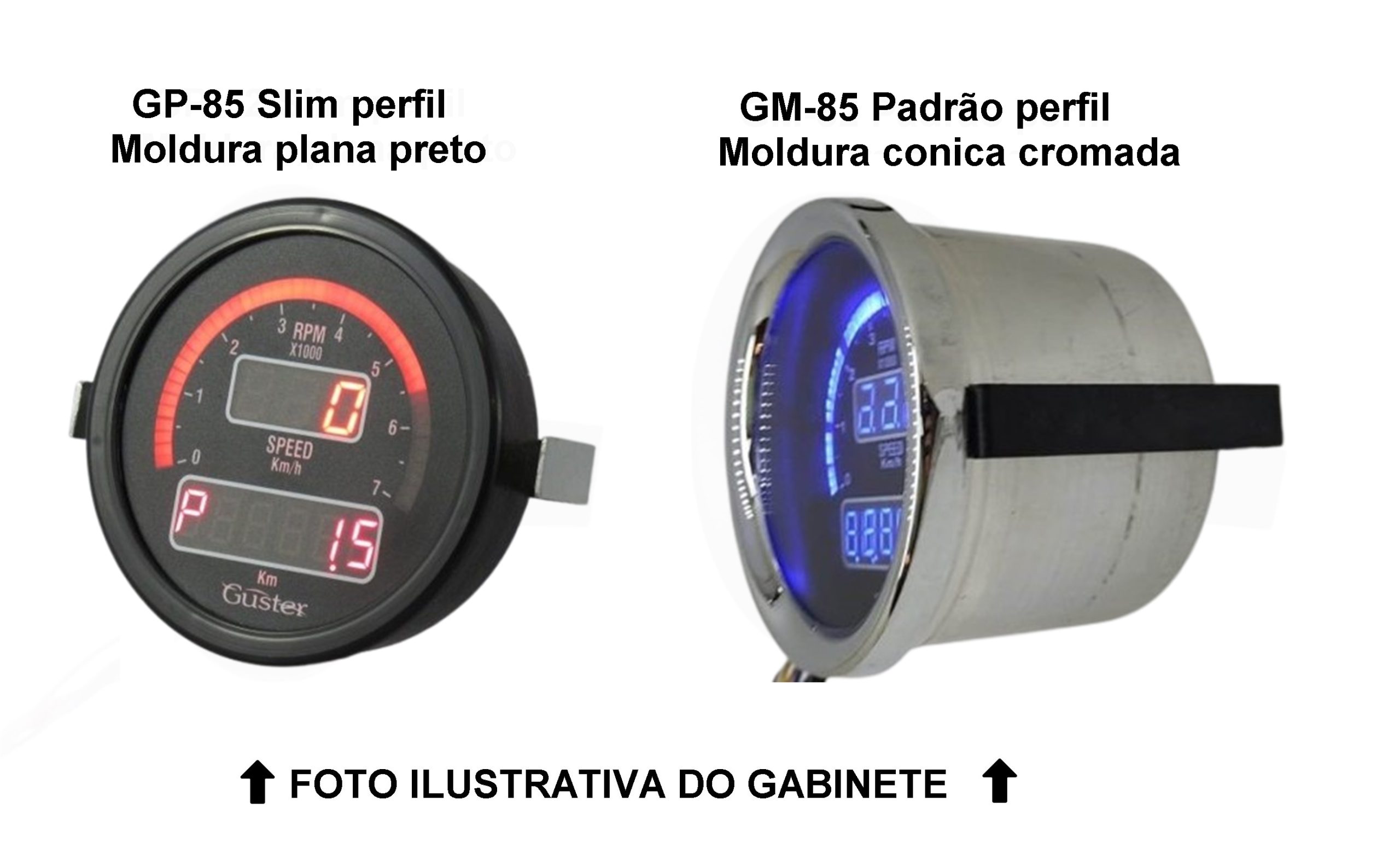

  • Fabricado com gabinete: a) GM-85: Padrão redondo 85mm ou, b) GP-98: DIN Quadrado (98×98)mm. Veja opções de Molduras e Suportes;
  • Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
  • Odômetro parcial pode ser zerado pelo usuário
  • Velocímetro com ponteiro, microcontrolado, precisão digital, com motor de passo (tecnologia STEEP).
  • Ponteiro não vibra, não necessita gel.
  • Proteção quanto a inversão de polaridade da alimentação;

Funcionamento do velocimetro:

Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.

Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.

Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.

Nossos Sensores de Velocidade e Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.

Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.

Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação da unidade no velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.

Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:

  • agrupamento de funções: Multifuncionais.
  •  formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
  • cores: molduras, painel de fundo e iluminação.
  •  gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão,  resistentes a água (Standard) ou não (Street), maresia.
  • suportes e adaptadores variados.
  • elétricos, diesel, gasolina, álcool ou GNV.
  • sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
  • controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
  • alimentação: diversas redes.

Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.

Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.

Consulte manual: Clique aqui.
