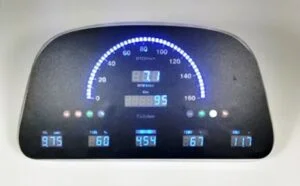

MF-270 – MULTIFUNCIONAL PAINEL PARA BANDEIRANTE E OUTROS
R$1.600,00 – R$1.700,00
Velocimetro, odometro, contagiros, pressão de oleo, nivel de combustivel, temperatura, voltimetro e sinaleira painel. Possível alterar indicadores. Alternativa velocimetro com GPS. Foto ilustrativa, a moldura na cor prata é opcional. Consulte-nos.
Multifuncional que é um combinado de indicadores de painel para ser usado em Bandeirante, triciclos e similares, inclusive em máquinas e equipamentos. Resistente a água.
Sensores inclusos: sensor de velocidade SV-27, sensor de pressão SPR-20/10 (10 BAR), sensor de temperatura e sensor do opcional. Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação.
Para gasolina/ álcool ou diesel, consulte-nos quanto a disponibilidade. Necessário especificar essa opção no pedido de compra. Alguns casos podem estar disponíveis apenas em lotes, sob encomenda.

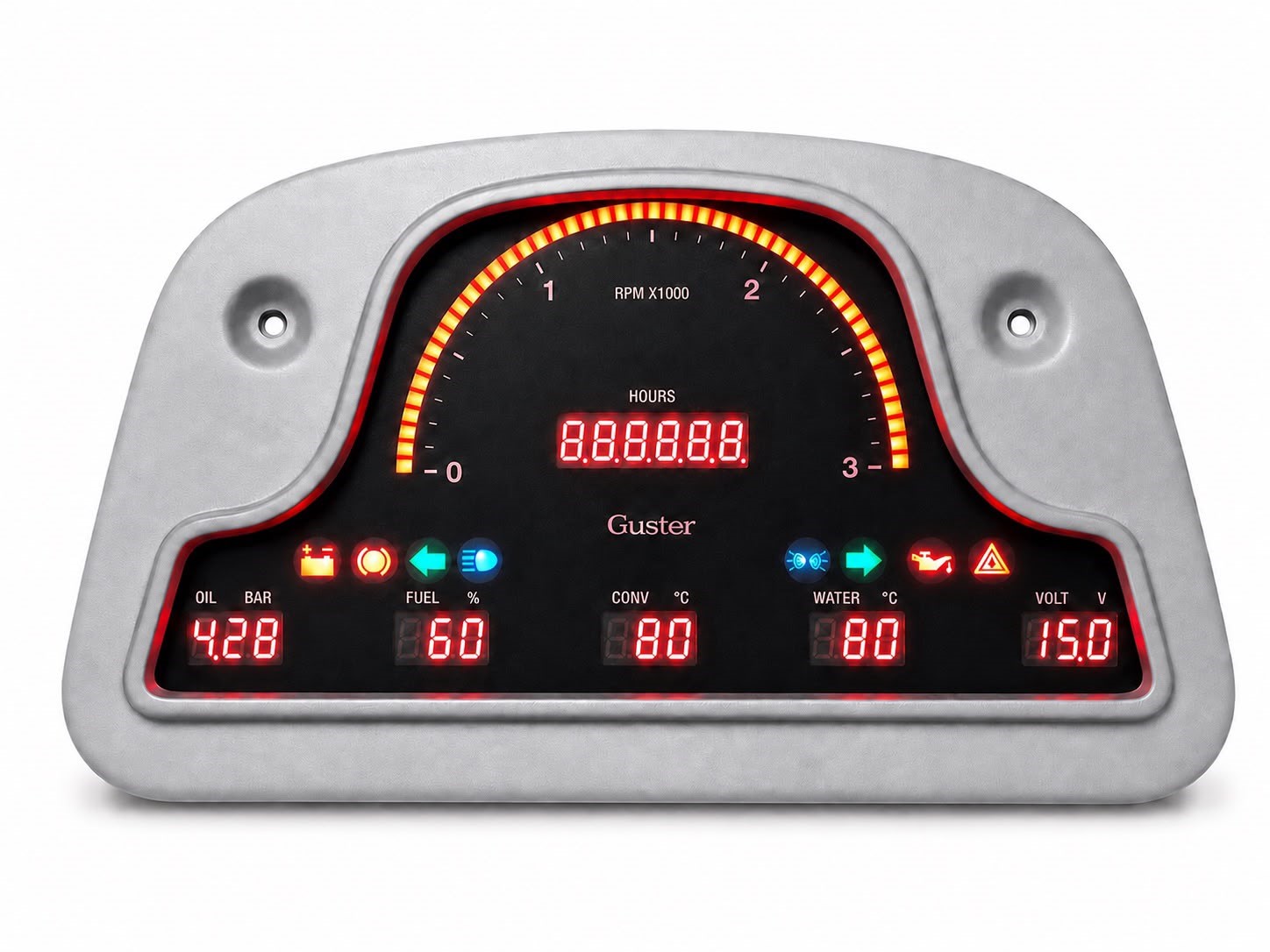

A escala do velocimetro, inversão velocimetro contagiros e substituição de instrumentos podem ser realizados. Veja IMAGENS, clique aqui. Consulte-nos.
Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento. Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador ou outro sensor.
Com recurso de gravar referência de giro (RPM) no instrumento no momento da instalação, atende: a) DIESEL com o sinal “W” do alternador ou, b) sensor SV-11 ou outro sensor no eixo/polia com giro proporcional ao giro do motor ou dispositivo que se queira monitorar giro. Grava-se referência de 1000rpm, sendo necessário dispositivo externo que possa checar quando está em 1000rpm. Necessário especificar “Diesel” no pedido de compra.
Nota: Consulte-nos quanto a disponibilidade “DIESEL” para o modelo de instrumento desejado.
Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em Sensores e Outros Opcionais. Inclusive velocimetro com GPS.
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.
Instalação: Manuais detalhados acompanham instrumento. Veja links para os manuais no final da descrição completa deste instrumento. Ligar em 12vdc e pontos para acionar os indicadores de sinais: pisca, luz alta, etc. Acompanha sensores (menos a bóia de combustivel) que são ligados diretos no painel. Bóia de combustível: mesma do veiculo desde que resistiva, ligada direta no painel. Cada instrumento tem sua ligação e programação individual facilitando realizar a instalação um por um de maneira bem simples. Fios de programação de alarmes (exemplo: temperatura, pressão, etc) são usados na instalação inicial e depois isolados. Sugerimos o opcional sensor de velocidade por GPS (SV-GPS) e verificar padrão de roscas para o sensor de temperatura e de pressão, facilitando a instalação. Para sensor de velocidade, temos opção de adaptador para cabo de velocimetro ou na caixa. Podemos ajudar nas informações ao instalador. Consulte-nos.

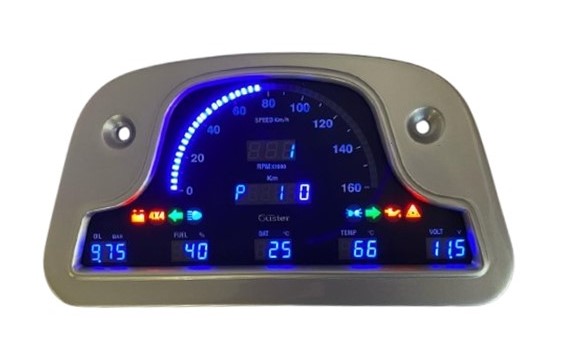

Painel: Preto. Veja IMAGENS ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações. Clique aqui. Para bordas na cor prata e frontal na cor prata ou preta ou outras cores, sob consulta.
Alternativas de Cores, Molduras e Suportes e Outros Opcionais, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos.
Algumas funções podem ser definidas pelo cliente. Veja descrição completa ou consulte-nos.
Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.
Formato alternativo ao característico do Bandeirante pode ser aplicado ao contorno frontal e fixação traseira, eliminando os dois parafusos de fixação frontais, exemplo: pode ser feito em formato retangular. Consulte-nos.
Pode ter montagem traseira ou montagem frontal, de acordo com o acabamento desejado.
Resistente a água.
Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Indutivos com 2 ou 4 fios
– Magnéticos na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc.
Para pressão, temos diferentes tipos de adaptadores de rosca. Veja em ACESSÓRIOS, ADAPTADORES DE ROSCA, clique aqui. Confirmar no momento da compra. Consulte-nos sobre outras possibilidades.
Pode ser usado para temperatura, confirmar no momento da compra:
– SIT-05 sensor de temperatura (40 A 160°C, rosca M10X1,0).
– SIT-22 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-28 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-GEN sensor de temperatura genérico (-10 A + 120°C, olhal)
– SPT-C sensor de temperatura (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm).
– Consulte-nos sobre outras possibilidades.
Não está incluso sensor de bóia para nível de combustível. Usa como sensor, o sistema de bóia resistiva (0 a 500 omhs) original do veículo ou adaptado de outro veículo.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para Shift Light ou Indicador Luminoso (Spot Light, externo).
NOTA: Confirmar opcionais na compra. Relé é opcional, incluir se desejado.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para altas velocidades (EX: acima de 200, 300, 500 km/h), consulte-nos. Veja VO-20/GP-20, VO-30, VO-50, VH-83, VO-83, MF-15A, C,F, MF-50A,D,G e MF-70-71-72-73 ou consulte-nos.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Opção para finalizar compras ou esclarecer dúvidas, pode nos contatar pelo Whatsapp: (clique aqui) de segunda a sexta-feira, 8:00 – 12:00 e 13:00 – 17:45. Ou, pelo email: vendas@guster.com.br
Descrição
Aplicações painel para Bandeirante e outros:
Painel para Bandeirante, triciclos e similares. Painel instrumentos para Toyota Bandeirante. Instrumento indicador medidor marcador relogio para Bandeirante. Velocimetro para baixas e altas velocidades. Alternativa velocimetro com GPS.
Aplicações diversas do instrumento combinado MF-270:
O MF-270 multifuncional instrumento combinado pode ser usado como: velocimetro com GPS, velocimetro para baixas velocidades, velocimetro para altas velocidades, painel instrumentos para Toyota Bandeirante, instrumento combinado de painel para automóveis, carros, máquinas, equipamentos, indicador de painel, relogios em painel, instrumentos em painel, multifuncional em painel, medidor multifuncional em painel, medidor digital multifuncional em painel, painel de instrumentos.
Características do painel para bandeirante, triciclos e outros:
- Velocímetro 0 a 160 km/h e odômetro.
- Conta Giros.
- Indicador de Pressão do Óleo. Para pressão, veja adaptadores de rosca em Acessórios/ Adaptadores de rosca, clique aqui.
- Indicador de Combustível. Não está incluso bóia para nível de combustível, programável para bóia resistiva. Incluso Atuador Externo (AE-10) para indicar “reserva” nos Indicadores de Sinais da Guster.
- Indicador de Temperatura.
- Voltímetro.
- Indicadores de sinais: Seta Esquerda, Seta Direita (ou Seta Esquerda / Direita e Alerta), Farol Alto, Lanterna, Alternador, Freio de mão (ou 4×4, ou N), Pressão de Óleo e (livre). Com opção de piscar os sinais ou não (além das setas e alerta). Outras possibilidades de simbolos podem ser verificados quanto a viabilidade, veja Simbolos e consulte-nos.

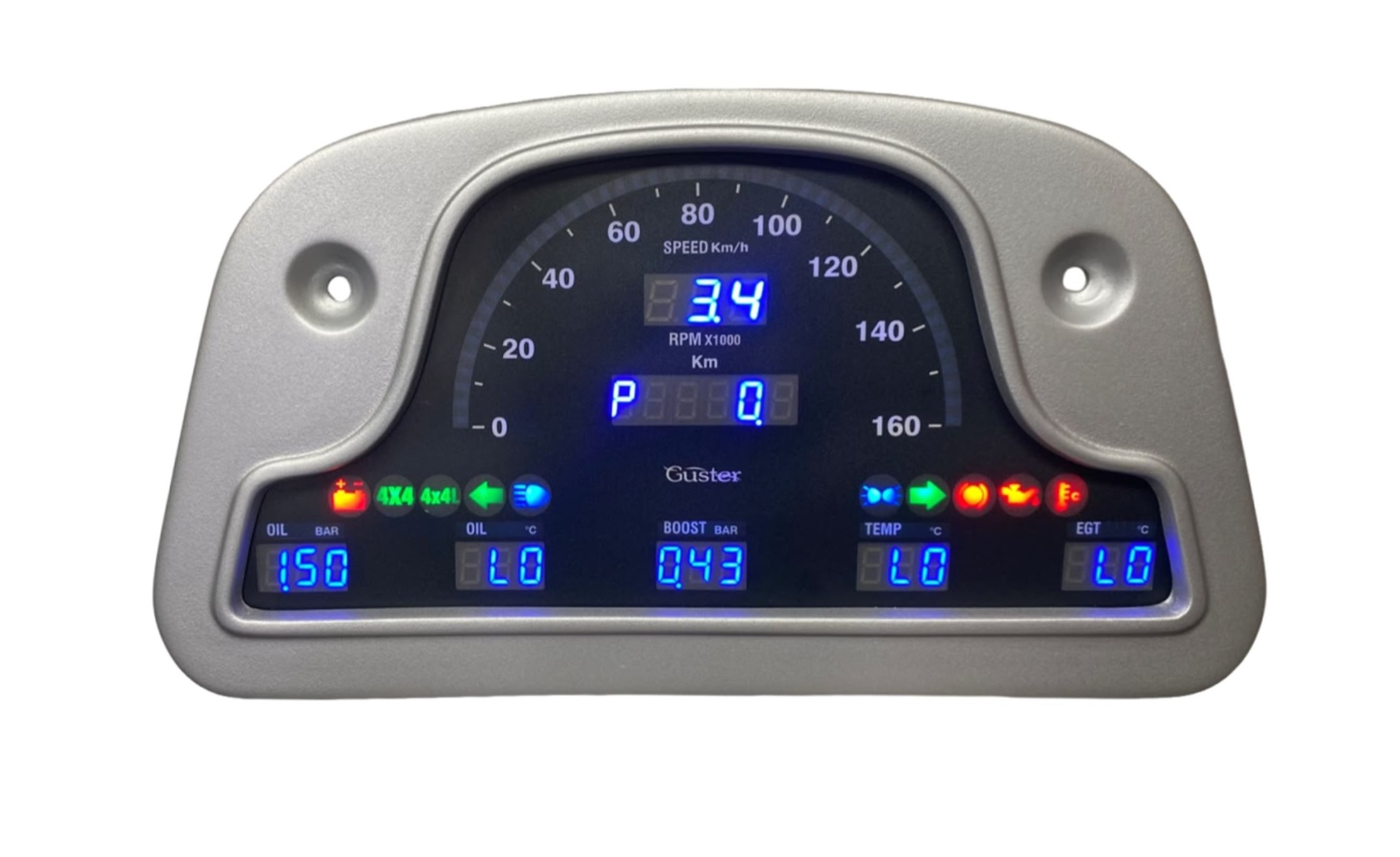

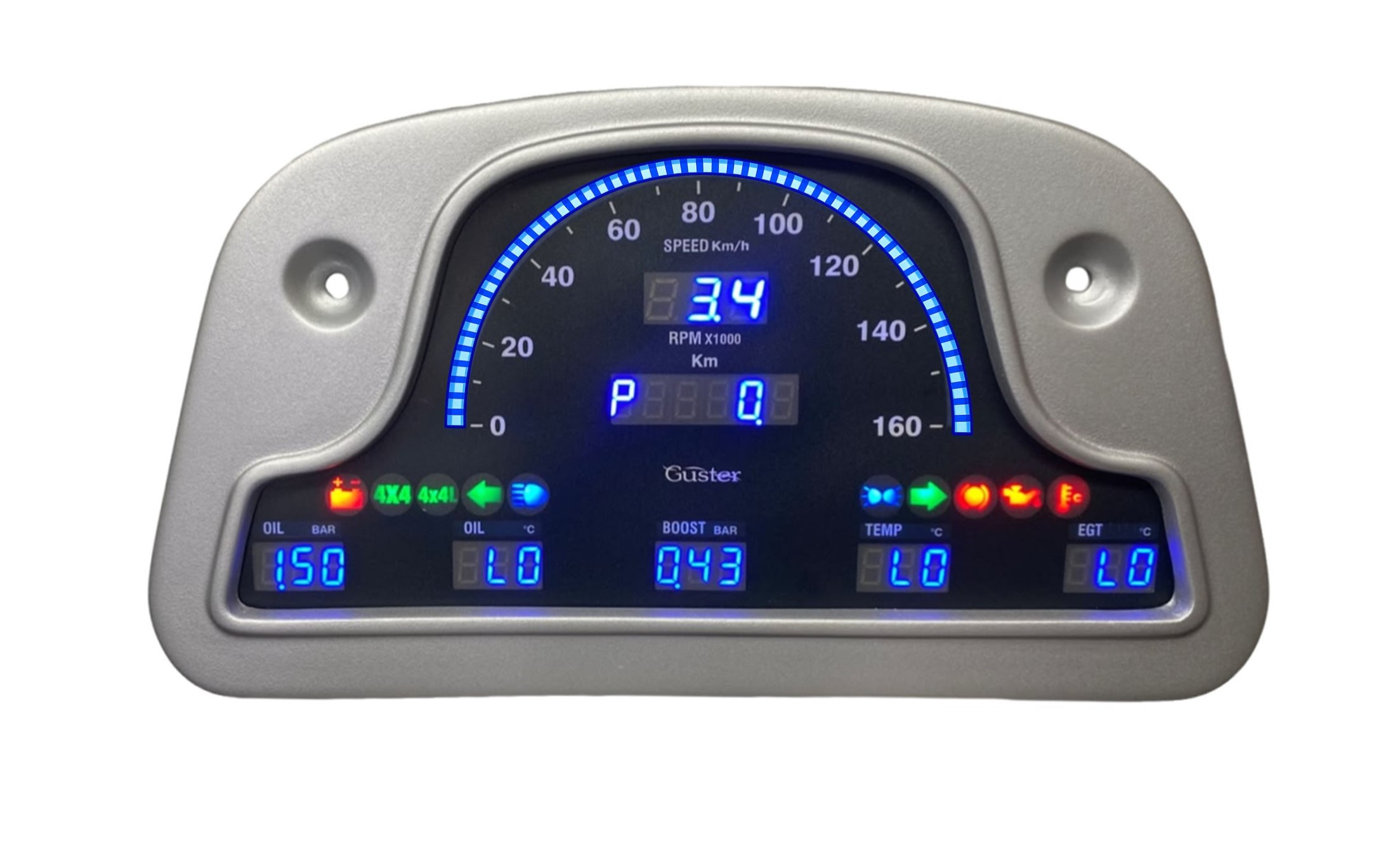

- Indicador (opcional), a escolher entre: Pressão do Ar, Pressão do Booster, Pressão do Combustível, Pirômetro (EGT ou CHT, para um canal ou sensor consulte-nos sobre mostrar até 16 canais ou sensores em modo de varredura), OAT (temp externa), Temperatura ou Relógio de Horas. Veja quanto as legendas dos indicadores a seguir (em Painel). Para pressão, veja adaptadores de rosca em Acessórios/ Adaptadores de rosca, clique aqui.
- Painel: Preto (outras cores, sob consulta). Foto ilustrativa. Alterando indicadores, as legendas gravadas nestes indicadores serão substituídas.

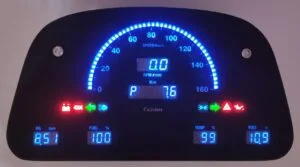

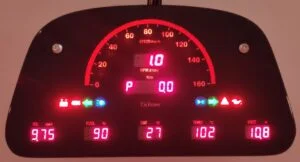

- Iluminação: Vermelho, Azul, Verde ou Amarelo.
- Brilho ajustável pelo usuário. Com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite).
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- A utilização de mostrador digital permite visualização rápida e bonito acabamento;
- Dimensões do painel frontal: (277x150x12)mm. Consulte-nos sobre alterações;
- Dimensões do gabinete traseiro: (245x118x36)mm;
- Proteção quanto a inversão de polaridade da alimentação;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
- Para motores eletricos, gás, gasolina, álcool, diesel. Confirmar na compra;
- O próprio usuário, com conhecimento adequado, pode instalar o produto;
- Com iluminação traseira nas escalas;
- Alarme programável pelo usuário para pressao, temperatura e voltimetro;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Funcionamento do velocimetro:
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade e Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação da unidade no velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:
- agrupamento de funções: Multifuncionais.
- formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
- cores: molduras, painel de fundo e iluminação.
- gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão, resistentes a água (Standard) ou não (Street), maresia.
- suportes e adaptadores variados.
- diesel, gasolina, álcool ou GNV.
- sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
- controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
- alimentação: diversas redes.
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.
O manual do produto consiste no manual do painel MF-270 ( clique aqui), com os manuais dos instrumentos que forem definidos para compor o MF-270. Veja em “Manuais” de cada instrumento no catálogo: clique aqui.
Veja outros modelos de painéis.
Informação adicional
| Peso | 1 kg |
|---|---|
| Dimensões | 15 × 15 × 15 cm |
| Tipo | Standard |
| Cor | Azul, Vermelho |
