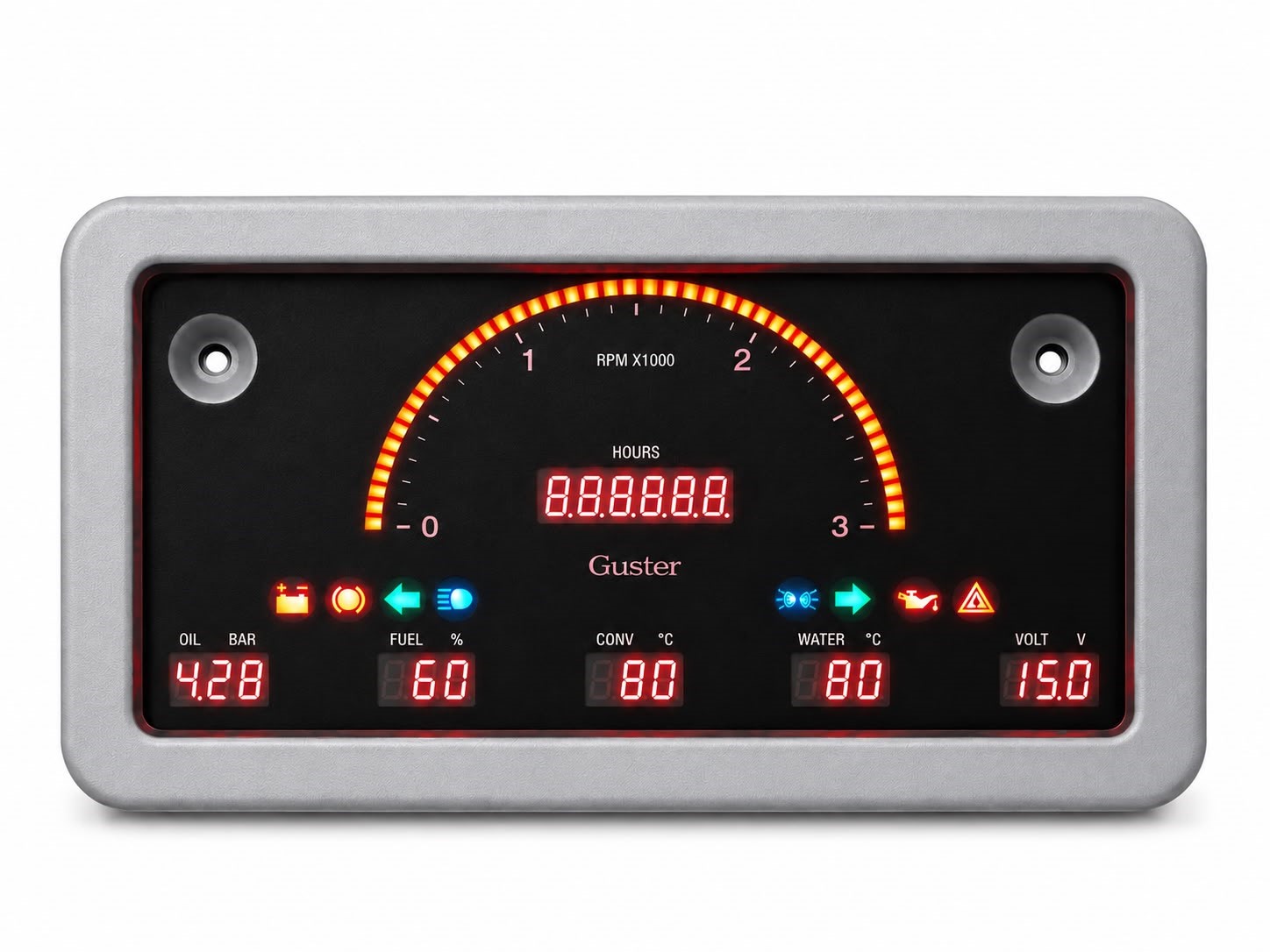

PM-300X – PAINEL INSTRUMENTOS
Painel instrumentos para máquinas e equipamentos pesados. Painel sob encomenda para retrofit, reforma, restauração, manutenção ou recuperação de maquinas e equipamentos. Funções são definidas pelo cliente no momento da compra, como por exemplo: Contagiros e faixa de RPM, velocimetro, horímetro ou odometro total e parcial, pressão de oleo e outras, nivel de combustivel, temperaturas , voltimetro, pirômetro (EGT ou CHT, com 1 a 16 canais), relógio de horas, sinaleira painel e outros. Possível alterar instrumentos, indicadores (até 10 sinais) e simbolos ou pictogramas dos Indicadores de Sinais (veja Símbolos), consulte-nos. Brilho ajustável pelo usuário, com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite). Alternativa velocimetro com GPS. Opcional comunicação serial RS232 ou RS485. Brilho intenso. Excelente acabamento. Fabricante nacional com suporte local. Consulte-nos.
Contagiros digital numérico opcional: com precisão de 1 casa decimal (até 99,9 x 1000 RPM), mostra “XY.Z” ou com precisão de 2 casas decimais (até 9.99 x 1.000 RPM), mostra “X.YZ”, definir no ato da compra.
Horímetro ou odômetro:
- Com 6 digitos, podemos obter 7, 8 ou mais digitos deslocando leitura.
- Centesimal (1/100, horas+centésimos de horas) ou sexagesimal (1/60, horas + minutos).
- alarme programável com saída elétrica, consulte-nos.
- Permite uso seletivo (filtros), para: equipamento energizado, motor ligado, ultrapassar limite programado (RPM, velocidade, etc.), com variação programada (RPM, velocidade, etc.). Definir no momento da compra.
Resistente a água.

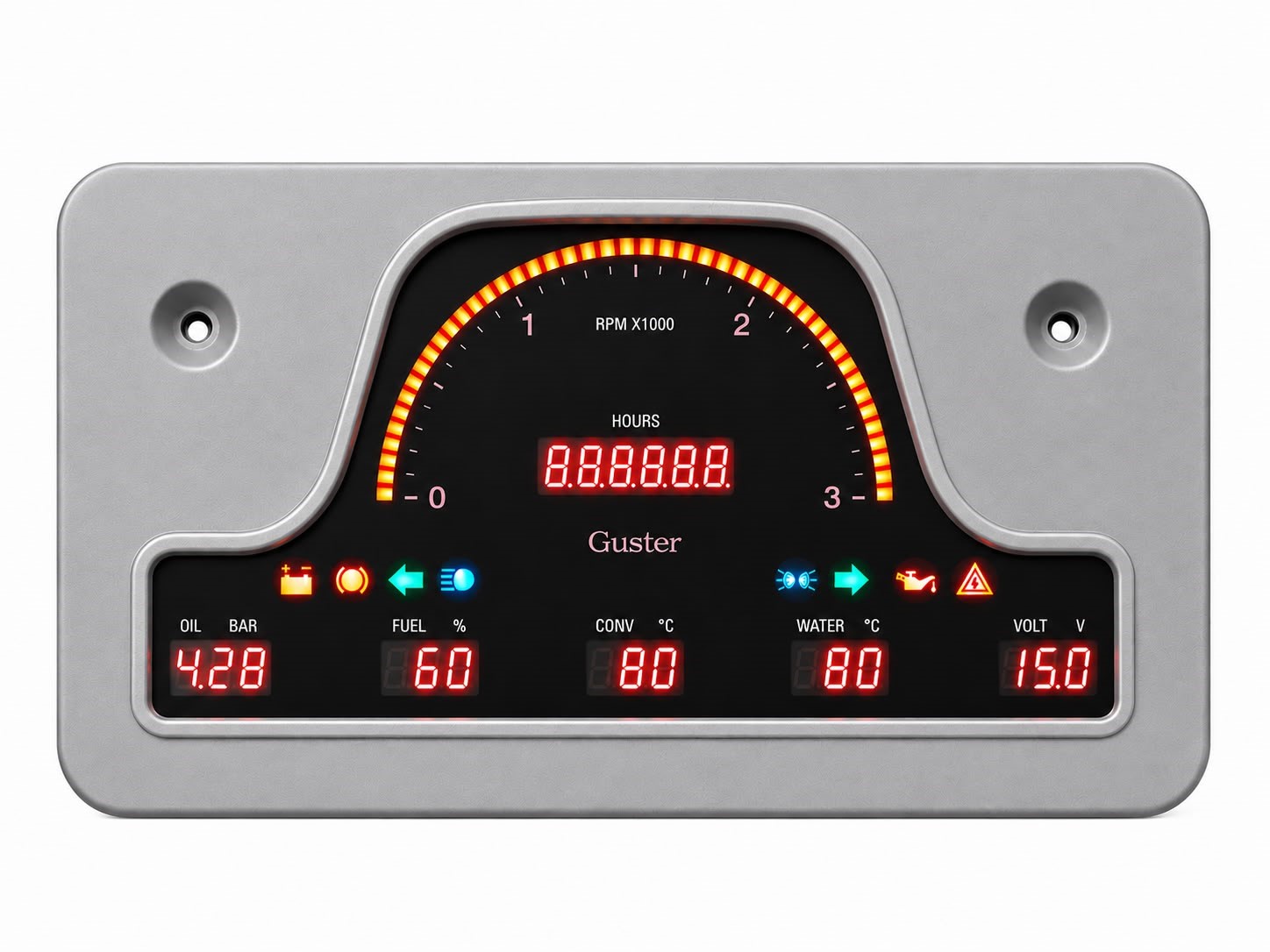

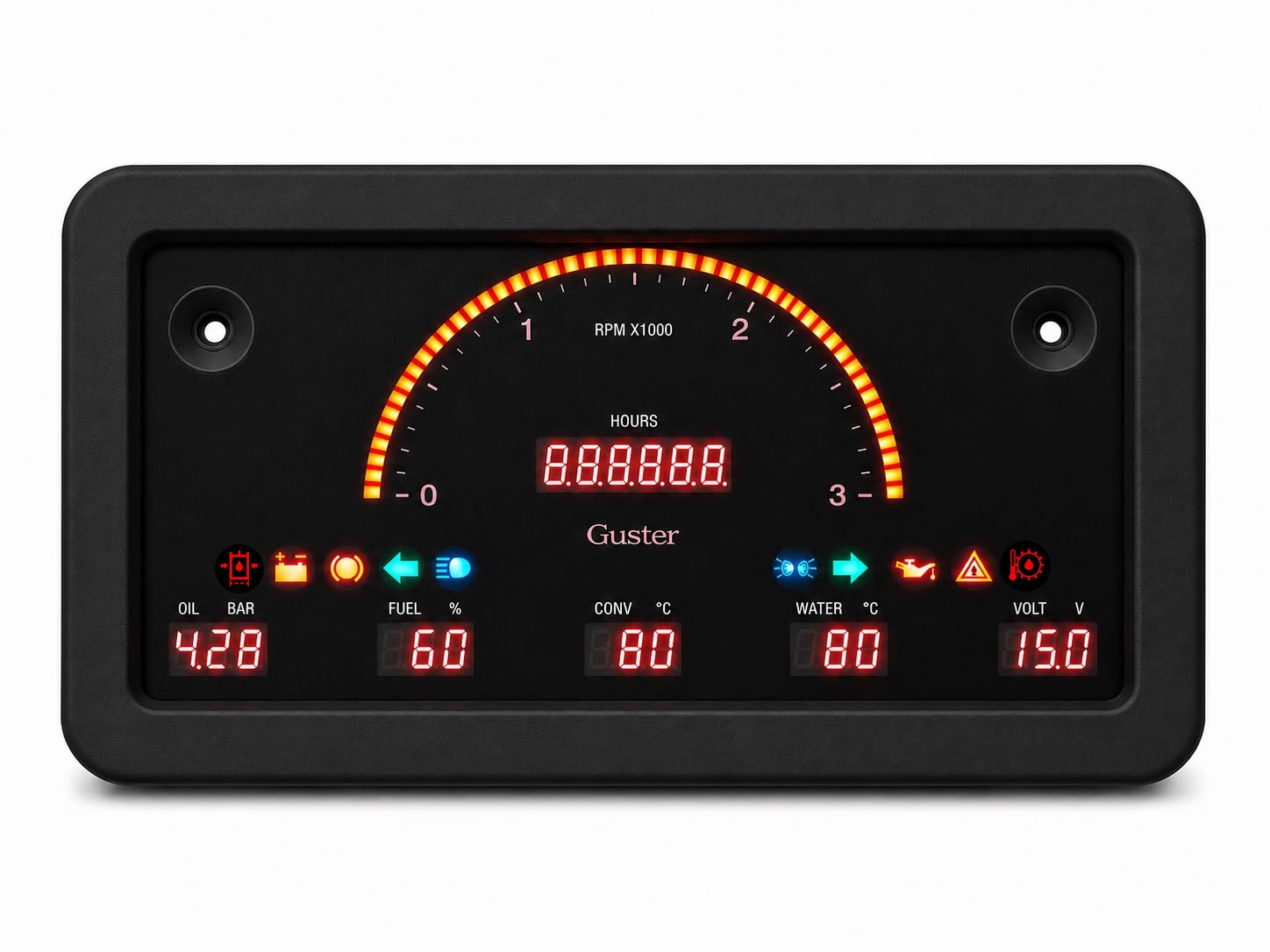

Painel: frontal na cor prata ou preta. Foto ilustrativa.
Funciona com equipamentos diesel, gasolina, elétricos e outras aplicações. Definir no momento da compra.
Não está incluso sensor de bóia ou baioneta para nível de combustível. Usa como sensor, o sistema de bóia ou baioneta resistiva (0 a 500 omhs, programável, consulte-nos para outros valores) original ou adaptado de outro equipamento.
Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para Shift Light ou Indicador Luminoso (Spot Light, externo).
Pode ser utilizado valor inicial no horimetro ou no odômetro. Favor mencionar no momento da compra.
Opção para finalizar compras ou esclarecer dúvidas, pode nos contatar pelo Whatsapp: (clique aqui) de segunda a sexta-feira, 8:00 – 12:00 e 13:00 – 17:45. Ou, pelo email: vendas@guster.com.br
Descrição
Para que serve:

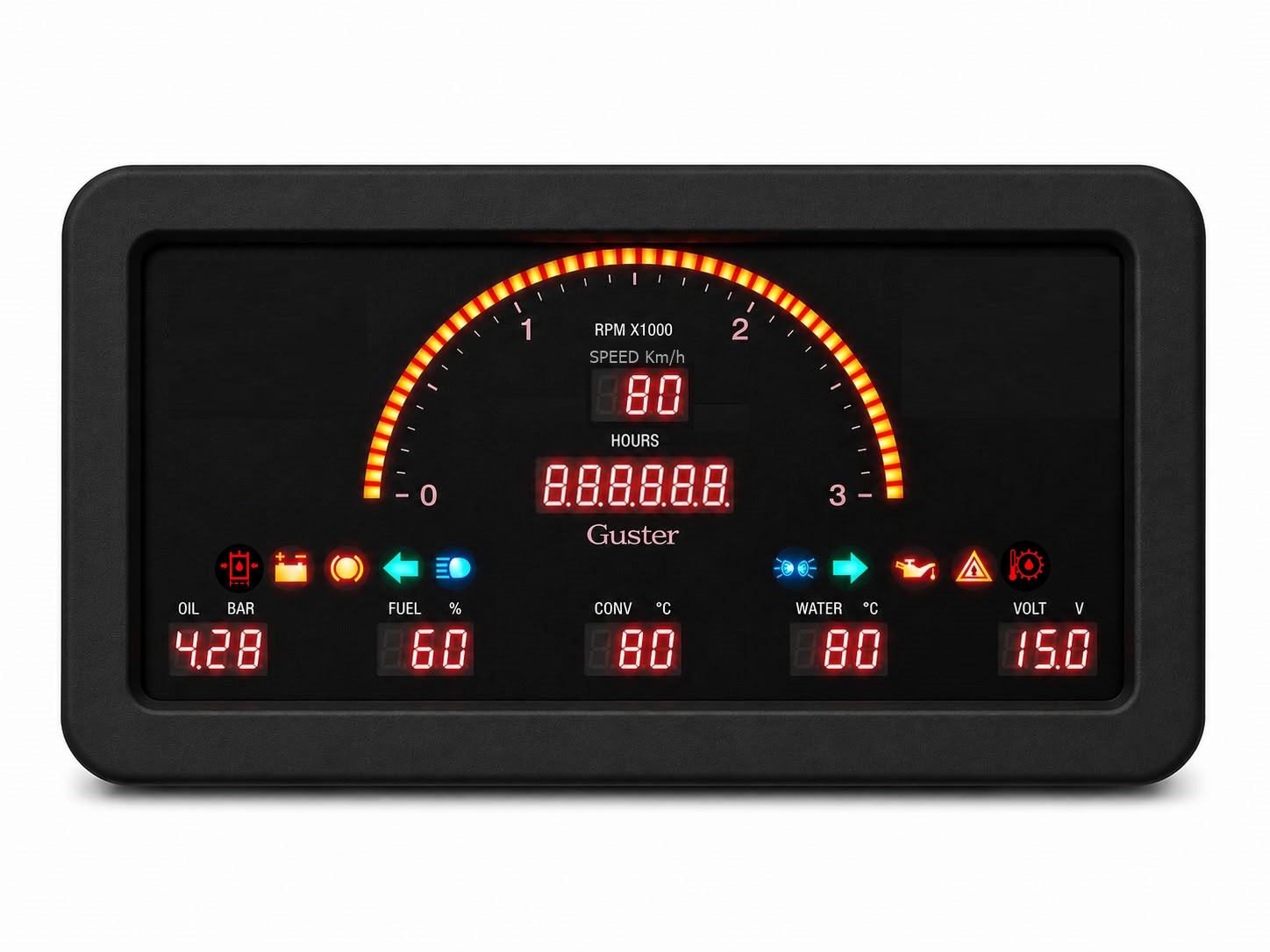

Painel instrumentos máquinas e equipamentos pesados para retrofit em construção civil, mineração, agricultura, saneamento, operação florestal e outros. Tratores, tratores de esteira, escavadeiras, retroescavadeiras, pás carregadeiras, motoniveladores, rolos compressores, grupo gerador e outros. Instrumento medidor combinado multifuncional 8 em 1. Instrumento indicador medidor marcador relogio para máquinas e equipamentos pesados. Velocimetro opcional para baixas e altas velocidades. Alternativa velocimetro com GPS.
Aplicações diversas do painel instrumentos maquinas e equipamentos pesados PM-300X:
Painel instrumentos máquinas e equipamentos pesados multifuncional instrumento combinado pode ser usado como: velocimetro com GPS, velocimetro para baixas velocidades, velocimetro para altas velocidades, painel instrumentos combinado para máquinas, equipamentos, indicador de painel, relogios em painel, instrumentos em painel, multifuncional em painel, medidor multifuncional em painel, medidor digital multifuncional em painel, painel de instrumentos.
Características do painel instrumentos máquinas e equipamentos pesados:
- Conta Giros e Horímetro.
- Indicador de Pressão do Óleo. Para pressão, veja adaptadores de rosca em Acessórios/ Adaptadores de rosca, clique aqui.
- Indicador de Combustível. Não está incluso bóia para nível de combustível, programável para bóia resistiva. Incluso Atuador Externo (AE-10) para indicar “reserva” nos Indicadores de Sinais da Guster.
- Indicadores de Temperatura.
- Voltímetro.

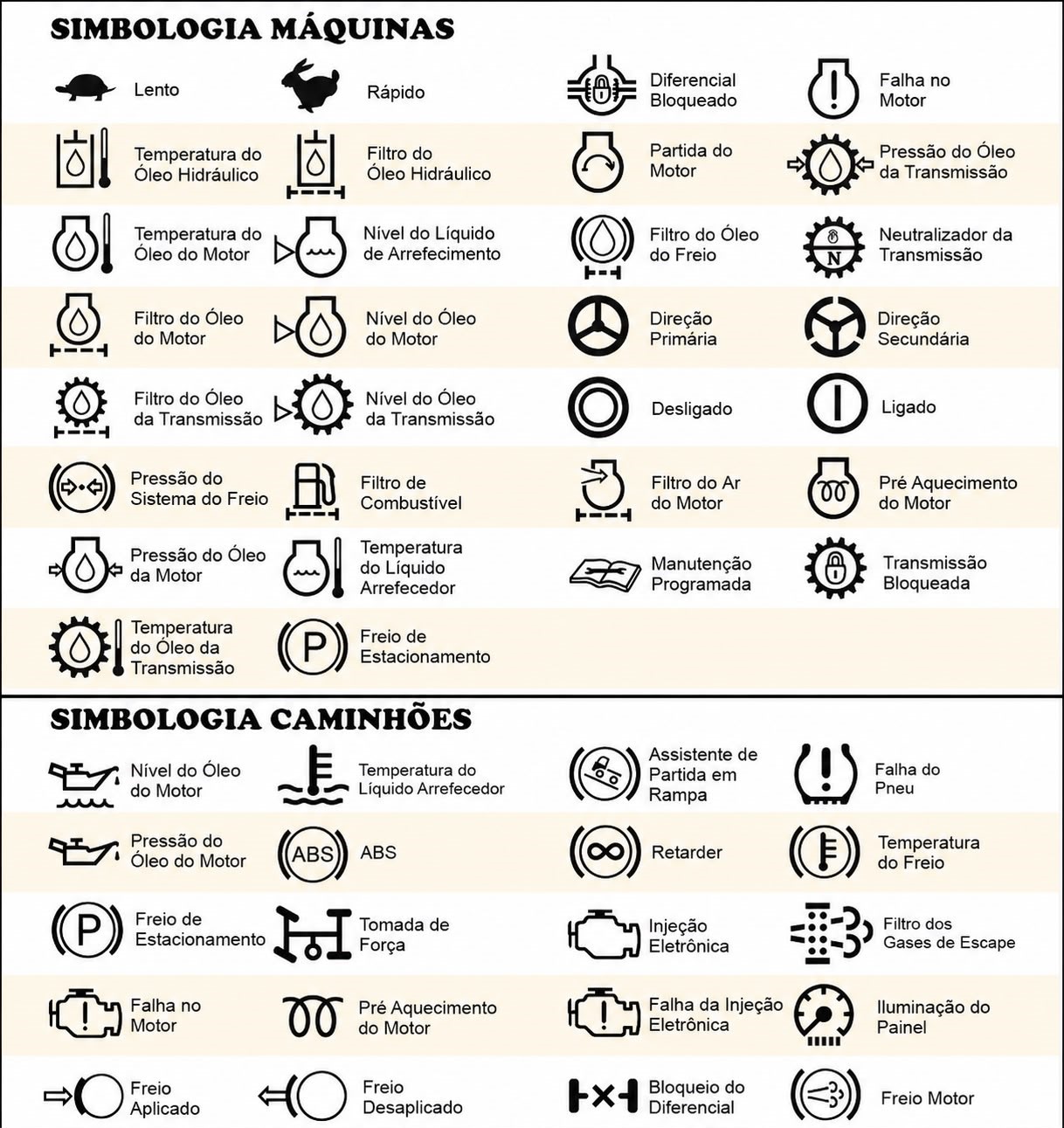

- Indicadores de sinais, alguns exemplos: Seta Esquerda, Seta Direita (ou Seta Esquerda / Direita e Alerta), Farol Alto, Lanterna, Alternador, Freio de mão (ou 4×4, ou N), Pressão de Óleo e (livre). Com opção de piscar os sinais ou não (além das setas e alerta). Outras possibilidades de simbolos podem ser verificados quanto a viabilidade, veja Simbolos e consulte-nos.
- Indicador (opcional), a escolher entre: Pressão do Ar, Pressão do Booster, Pressão do Combustível, Pirômetro (EGT ou CHT, para um canal ou sensor consulte-nos sobre mostrar até 16 canais ou sensores em modo de varredura), OAT (temp externa), Temperatura ou Relógio de Horas. Veja quanto as legendas dos indicadores a seguir (em Painel). Para pressão, veja adaptadores de rosca em Acessórios/ Adaptadores de rosca, clique aqui.

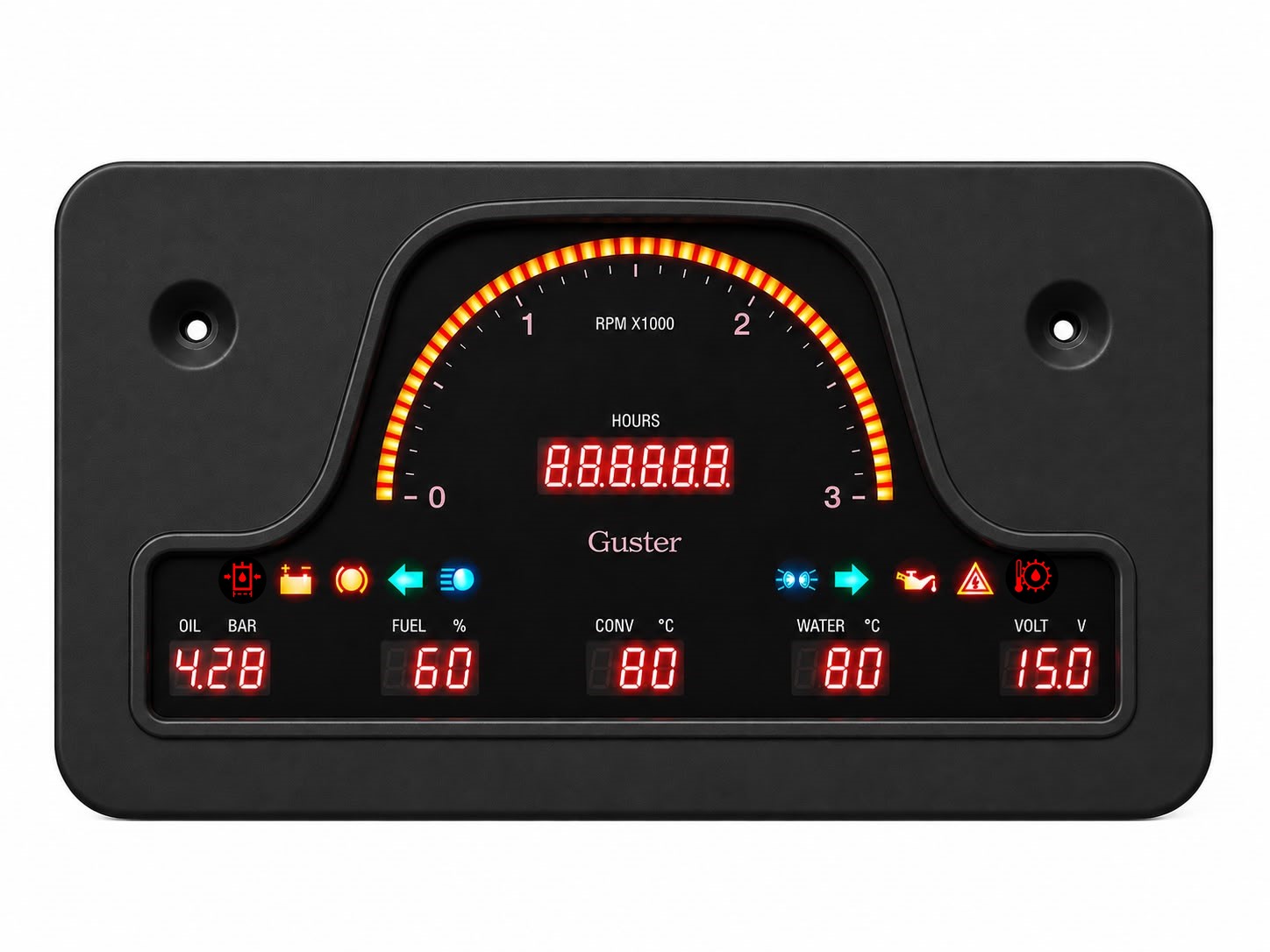

- Painel: Preto ou Prata. Foto ilustrativa. Alterando indicadores, as legendas gravadas nestes indicadores serão substituídas.
- Iluminação: Vermelho, Azul, Verde ou Amarelo.
- Brilho ajustável pelo usuário. Com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite).
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- A utilização de mostrador digital permite visualização rápida e bonito acabamento;
- Dimensões do painel frontal: aprox. (277x150x12)mm. Consulte-nos sobre alterações;
- Dimensões do gabinete traseiro: aprox. (245x118x36)mm;
- Proteção quanto a inversão de polaridade da alimentação;
- Alimentação: 8 a 18VDC, para equipamentos 12 Volts. Para 24 Volts ou outras redes elétricas, consulte-nos;
- Para equipamentos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
- Para motores eletricos, gás, gasolina, álcool, diesel. Confirmar na compra;
- O próprio usuário, com conhecimento adequado, pode instalar o produto;
- Com iluminação traseira nas escalas;
- Alarme programável pelo usuário para as funções definidas para o painel;
Instrumentos Guster:
Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:
- agrupamento de funções: Multifuncionais.
- formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
- cores: molduras, painel de fundo e iluminação.
- gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão, resistentes a água (Standard) ou não (Street), maresia.
- suportes e adaptadores variados.
- diesel, gasolina, álcool, GNV ou elétricos.
- sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
- controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
- alimentação: diversas redes.
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.
O manual do produto consiste no conjunto dos manuais dos instrumentos que forem definidos para compor o MF-400. Veja em “Manuais” de cada instrumento no catálogo: clique aqui.
Veja outros modelos de painéis.
