IB-10 – INCLINÔMETRO (BANK) ± 20°/PRECISÃO ± 3°/LEDS PROGRESSIVOS/CIRCULAR
O Produto
Indica a inclinação em relação ao plano horizontal. Verifica a inclinação em um plano vertical. Para mais de um plano, necessário mais sensores.
Sensor incluso: SIB-10.
O sensor é baseado em pêndulo e a inclinação (em graus) é precisa para sistemas estáticos ou veículos em movimento, inclusive realizando trajetos em curvas.
Pode ser usado em: a) caminhões (de bombeiros, betoneiras,carretas,caminhões tanque (de combustível,etc.), semi reboques, basculantes sobre chassi, retroescavadeira, etc.) prevenindo tombamentos; b) barcos de pesca industrial, para indicar a correta inclinação (popa / proa), complementando a indicação do TRIM (TR-10). c) maquinas pesadas ( guindastes, caçambas para mineração , etc); d) aviões, pode indicar a inclinação (BANK). Este instrumento não foi homologado para uso aeronáutico. Uso por conta e risco próprio. No caso de aviação experimental em velocidades elevadas (Ex: 200 MPH), a escala em graus perde a validade; mas, permanece válida para a indicação central para curva sem arrasto.
Fácil instalação e uso. Não interfere nas instalações do veículo/equipamento.
Inclusos: alarme visual e sonoro, saída de sinal elétrico para atuador externo (exemplo: relé, travas, monitoramento remoto, etc), para limite de inclinação programável.
Observe que o uso de leds progressivos apresentam degraus de leitura, implicando em mostrar determinada precisão no valor. Caso necessite de precisão maior, sugerimos avaliar nossas opções com displays numéricos.
Para maior precisão, veja IB-20 e IB-30.
Veja outras Possibilidades em IMAGENS.
Venda sómente em quantidade, sob encomenda. Consulte-nos.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

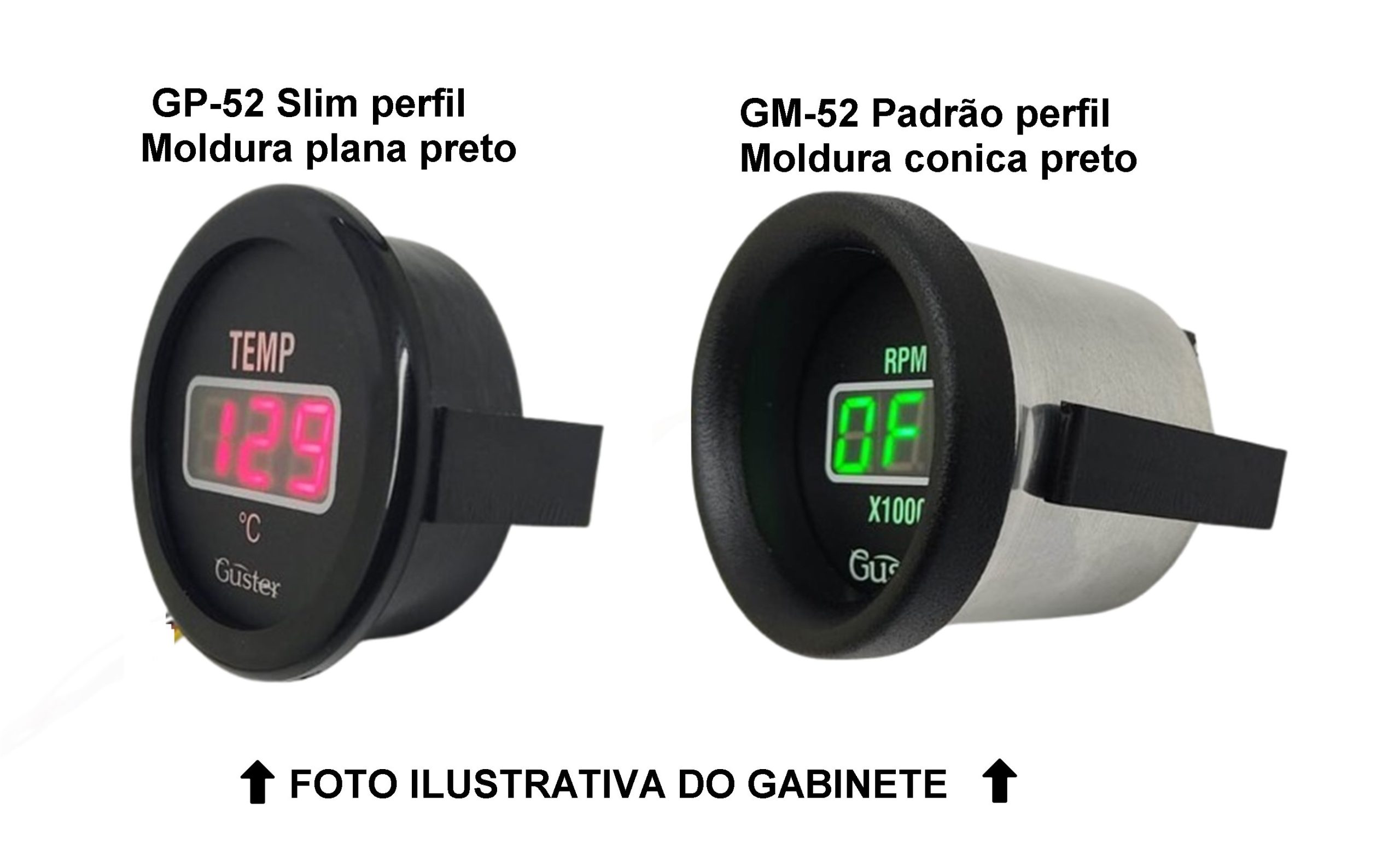

- Fabricado com gabinete: a) GP-52: SLIM redondo 52mm ou, b) GM-52: Padrão redondo 52mm ou, c) GP-48: DIN Quadrado (48x48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Proteção quanto a inversão de polaridade da alimentação;
- Indica de -20º a +20º, com precisão de ±3º. Com 18 leds;
-Manual;
-SP-10: Suporte para painel. NOTA: Se o opcional ML-71 for comprado, não será fornecido o SP-10;
-SIB-10: Sensor para inclinômetro;
- ML-52: Moldura para produto 52mm.
-CARBONO: Para painel na cor fibra de carbono;
> -ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MULTICOR: Alteração de cor na sequência de leds progressivos;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-52: Copo automotivo plástico;
-CP-50-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-CP-52 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-52 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-52 S: Copo automotivo cromado para painel;
-CP-52A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-52A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-52S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-71: Moldura padrão aviação;
-GP-48: Caixa para montagem industrial;
-SP-51: Suporte para 1 instrumentos 52 mm;
-SP-52: Suporte para 2 instrumentos 52 mm;
-SP-53: Suporte para 3 instrumentos 52 mm;
-SP-54: Suporte para 4 instrumentos 52 mm;
-SP-70: Flange para montar produtos 52 mm em corte de 85 mm;
-DOT: Acende apenas o led na posição correspondente ao valor indicado;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-RT-1 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,3 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
- ATUADOR EXTERNO: sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite de velocidade programado pelo usuário;
- SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
