IS-10, IS-10-C INDICADOR DE 7/8 SINAIS
O Produto

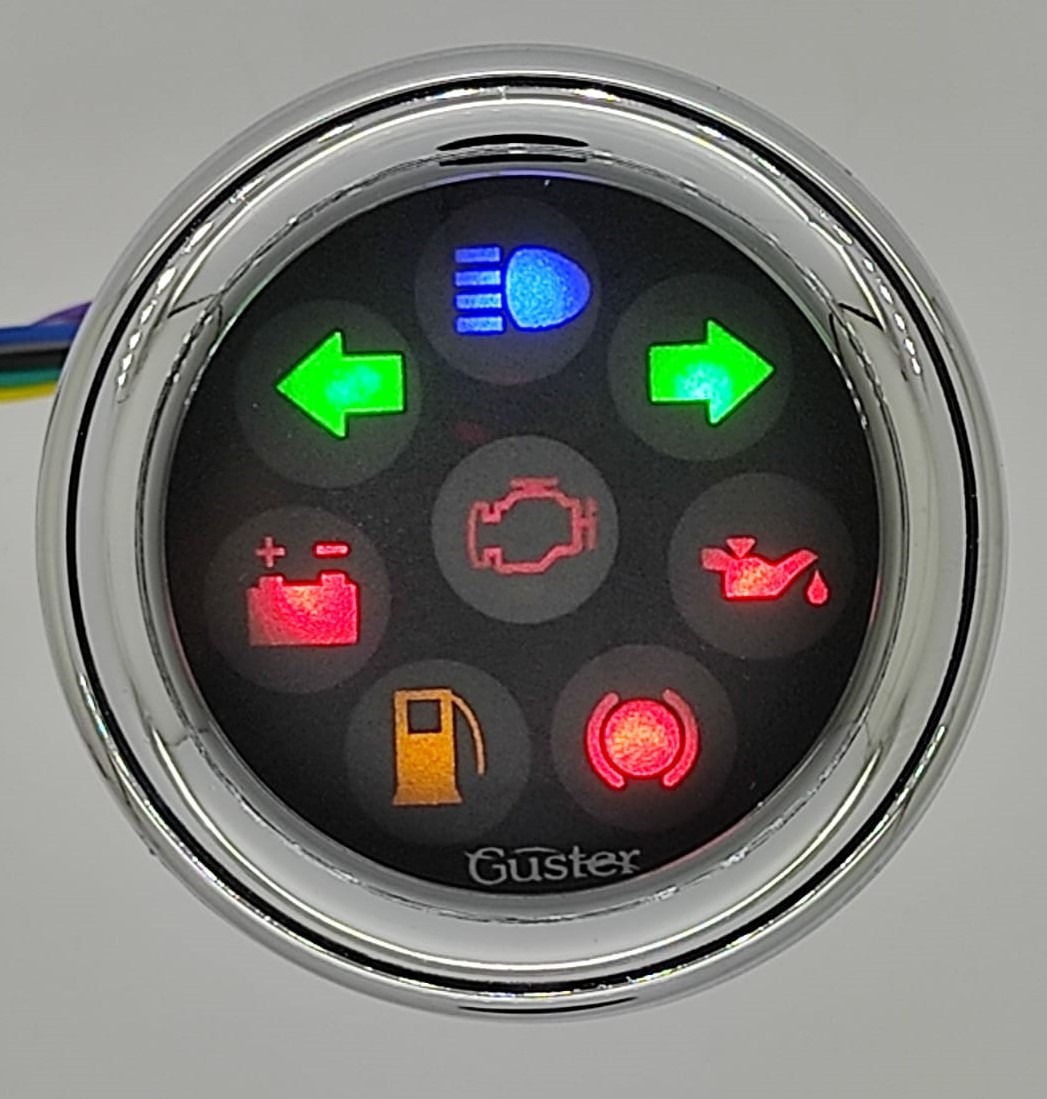

Imagem ilustrativa com 8 simbolos (IS-10-C), mostrando modelo mais completo. Símbolos podem ser alterados (veja abaixo).
Em IMAGENS mostramos o modelo padrão (IS-10) que indica através de (7) símbolos as funções como: Sinaleira esquerda (verde); Sinaleira direita (verde); Farol alto (azul); Freio de mão (vermelho); Alternador (vermelho); Pressão do óleo (vermelho); Reserva de combustível (amarelo).
Controle de brilho (opcional).
Pisca símbolos quando ligado (opcional).
Para funcionar em 24VDC ou 48VDC, incluir o opcional “/24v” ou “/48v”.
Possível trocar símbolos “freio de mão” por “4×4”, ou “N”.
Sinal “seta direita” pode ser agrupado a sinal “seta esquerda” e no lugar do sinal “seta direita” colocar sinal “alerta”.
Sinal “injeção”, ou “lanterna”, ou “desembaçador”, ou “farol auxiliar”, ou “ventoinha”, podem ser colocados no símbolo da centro. Desta forma podemos ter um indicador de até 8 sinais. Neste caso, importante considerar como IS-10-C na confirmação de pedido.

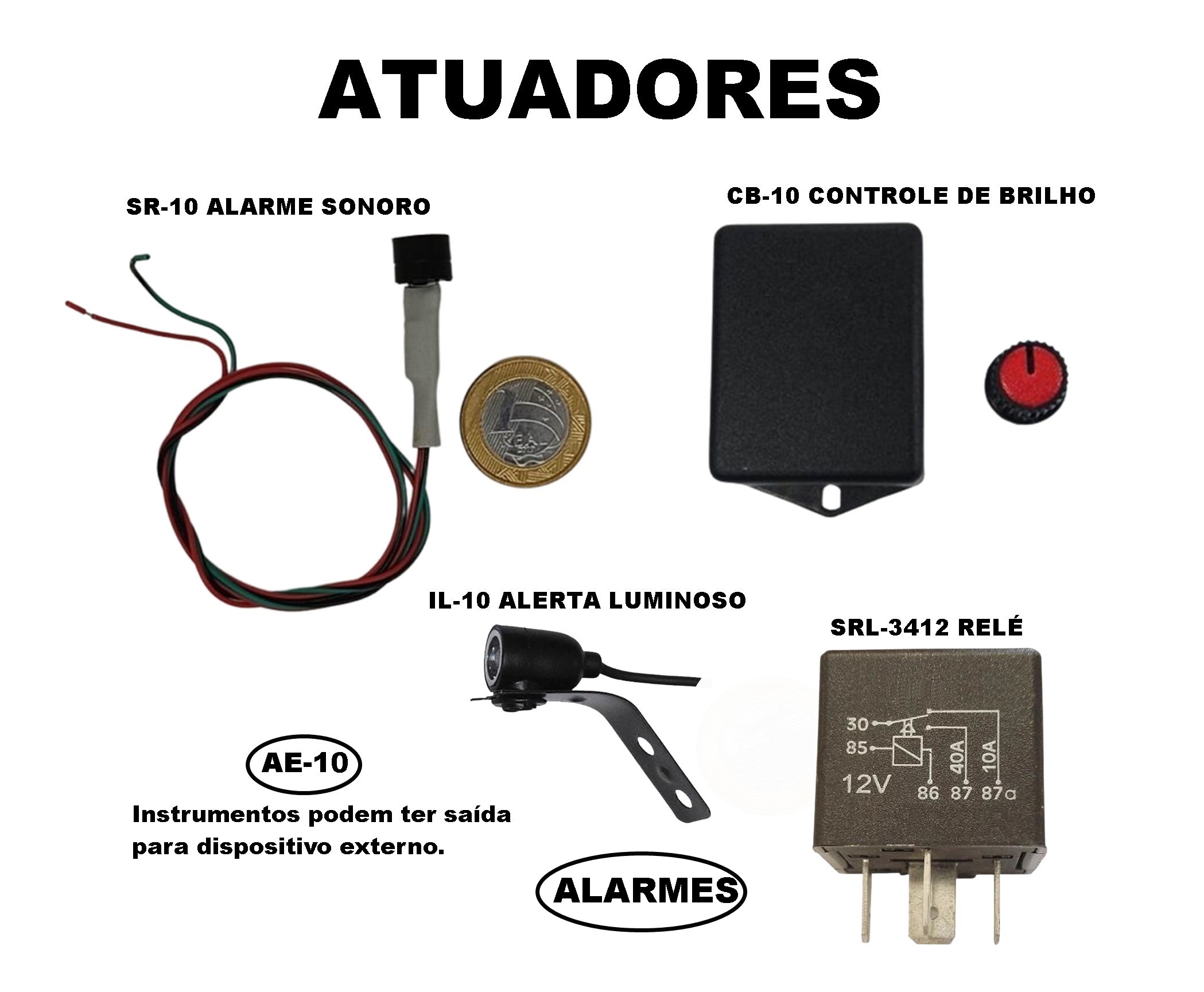

Para indicação de Reserva de Combustível e Pressão de Óleo, é necessário que os instrumentos IC-XX e PO-XX tenham o opcional Atuador Externo (AE-10).

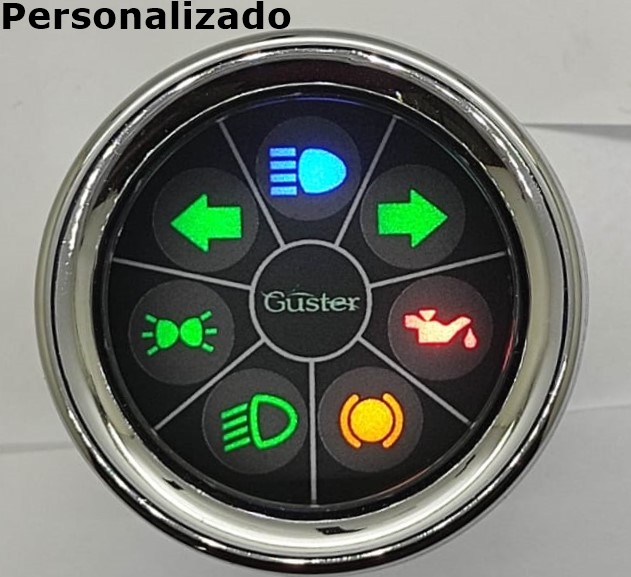

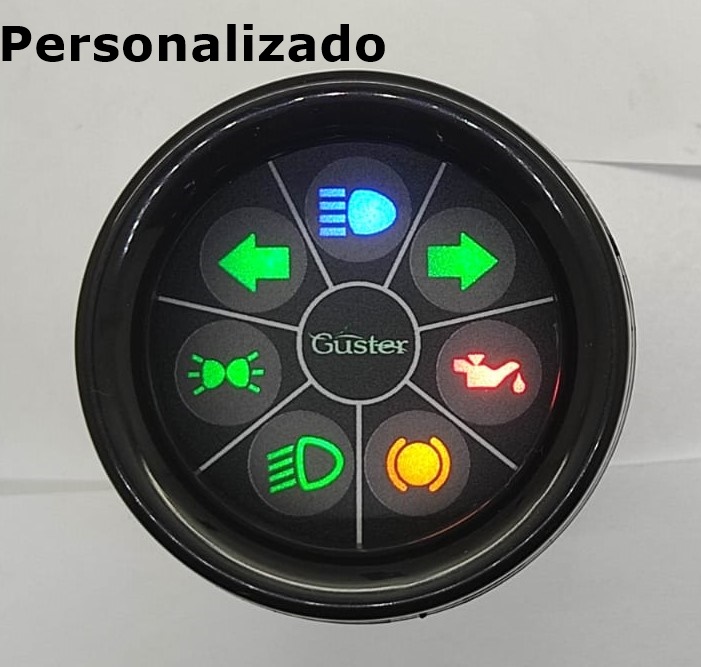

Para outros símbolos / cores / posições, veja opcional SIMBOLOS e consulte-nos.
Veja outras Possibilidades em IMAGENS.
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- Indicado para montagem em painéis ou suportes/copos automotivos;

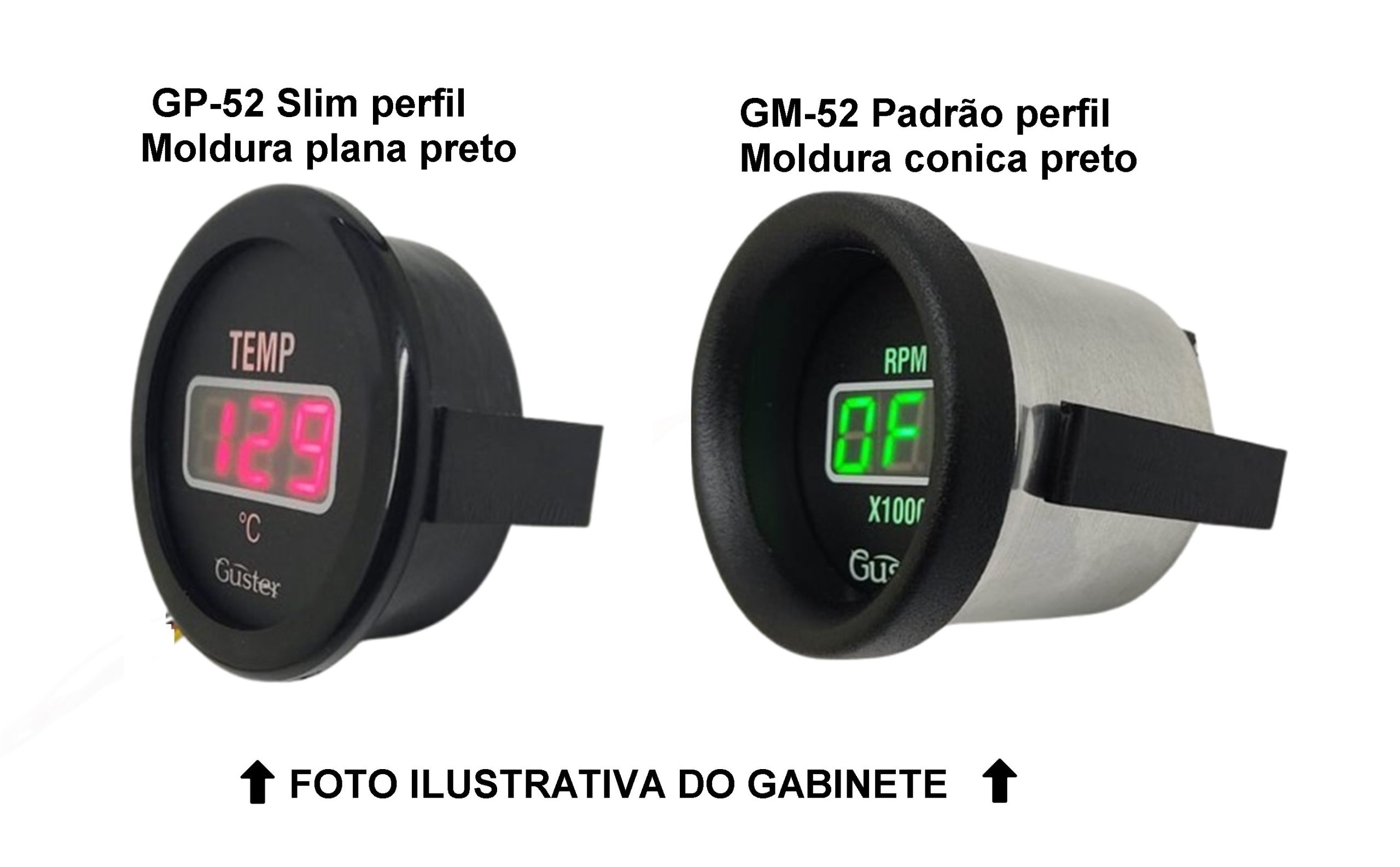

- Fabricado com gabinete: a) GM-52: Padrão redondo 52mm ou, b) GP-48: DIN Quadrado (48x48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Pode ser aplicado em diferentes tipos de veículos / motos;
- Proteção quanto a inversão de polaridade da alimentação;
NOTA: Para as funções: Reserva de Combustível e Pressão de óleo de freio, se usados instumentos da Guster (Indicador de Temperatura, Indicador de Combustível e Pressão do óleo), é necessário solicitá-los com o opcional "ATUADOR EXTERNO";
-Manual;
-SP-10: Suporte para painel. NOTA: Se o opcional copo automotivo (CP-52, CP-52a, ou CP-52s) for comprado, no lugar do SP-10, será fornecido o SC-10;
- ML-52: Moldura para produto 52mm;
- Símbolos (7), as funções;
Sinaleira esquerda (verde);
Sinaleira direita (verde);
Farol alto (azul);
Freio de mão (vermelho);
Alternador (vermelho);
Pressão do óleo (vermelho);
Reserva de combustível (amarelo);
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para led no centro (marca) na cor âmbar (alaranjado);
-AMARELO: Para led no centro (marca) na cor amarelo;
-VERDE: Para led no centro (marca) na cor verde;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-52: Copo automotivo plástico;
-CP-50-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-CP-52 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-52 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-52 S: Copo automotivo cromado para painel;
-CP-52A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-52A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-52S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-71: Moldura padrão aviação;
-GP-48: Gabinete com frontal quadrada DIN 48x48 mm;
-GP-52: Gabinete plástico para embutir 52mm;
-SP-51: Suporte para 1 instrumento 52 mm;
-SP-52: Suporte para 2 instrumentos 52 mm;
-SP-53: Suporte para 3 instrumentos 52 mm;
-SP-54: Suporte para 4 instrumentos 52 mm;
-SP-70: Flange para montar produtos 52 mm em corte de 85 mm;
-BRILHO AJUSTÁVEL: Usuário escolhe brilho mínimo e brilho máximo de operação dos displays/leds. Consulte-nos quanto a disponibilidade para este modelo;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-/24V : Para equipamento 24V (alimentação de 20 a 32VDC, é necessario especificar '/24V' para o código do produto com essa opção;
- /48V: Para equipamento 48V (alimentação de 20 a 56VDC, é necessario especificar '/48V' para o código do produto com essa opção;
- Pisca símbolos quando acionados;
- Funções: Substitui funções no modelo padrão;
a) "freio de mão" ou "4x4" ou "N";
b) "pisca esquerda" com "pisca direita" e "alerta";
c) "injeção" ou "lanterna" ou "desembaçador";

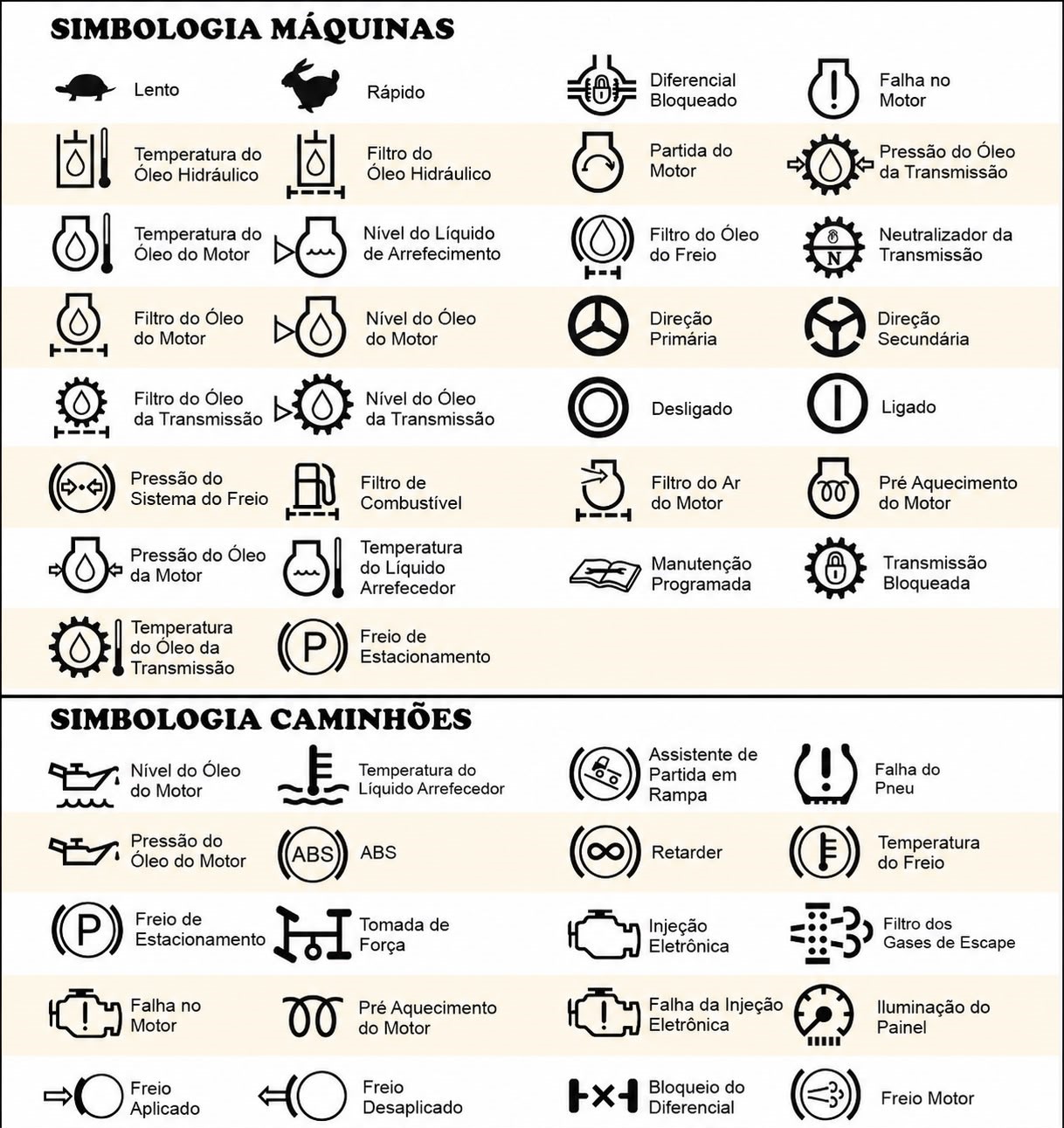

-SIMBOLOS: Consulte-nos sobre outras possibilidades de símbolos e cores de iluminação dos leds dos Indicadores de Sinais;
