IS-40 – INDICADOR DE 10 SINAIS/RETANGULAR HORIZONTAL
O Produto
Imagem ilustrativa, símbolos podem ser alterados.
Indica através de símbolos as funções como: Sinaleira esquerda (verde); Pressão do óleo (vermelho); Alternador (vermelho); Reserva de combustível (amarelo); Lanternas (azul); Farol Alto (azul); Desembaçador (amarelo); Freio de mão (vermelho); Temperatura (vermelho); Sinaleira direita (verde);
Para funcionar em 24VDC ou 48VDC, incluir o opcional “/24v” ou “/48v”.
Para outros símbolos e cores, consulte-nos.
Para indicação de Reserva de Combustível e Pressão de Óleo, é necessário que os instrumentos IC-XX e PO-XX tenham o opcional Atuador Externo (AE-10).
Veja outras Possibilidades em IMAGENS.
Caracteristicas da sinaleira painel universal:
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas;
- Indicado para montagem em painéis ou suportes/copos automotivos;
- Fabricado com o frontal = (140x33)mm e profundidade de 62mm, em 52mm (IS-10 / 11 / 15) ou em 85mm (IS-13);
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Pode ser aplicado em diferentes tipos de veículos / motos;
- Proteção quanto a inversão de polaridade da alimentação;
-IS-40 / STANDARD / Painel: PRETO / Iluminação: VERMELHO ou AZUL;
NOTA: Para as funções: Temperatura, Reserva de Combustível e Pressão de óleo, se usados instumentos da Guster (Indicador de Temperatura, Indicador de Combustível e Pressão do óleo), é necessário solicitá-los com o opcional "ATUADOR EXTERNO";
-ML-30: Moldura plana Preta ou Cromada;
-SP-30: Suporte para Painel;
-GP-31: Gabinete de Embutir;
-MANUAL;
NOTA: Definir na compra se;
-Para embutir: com SP-30 ou;

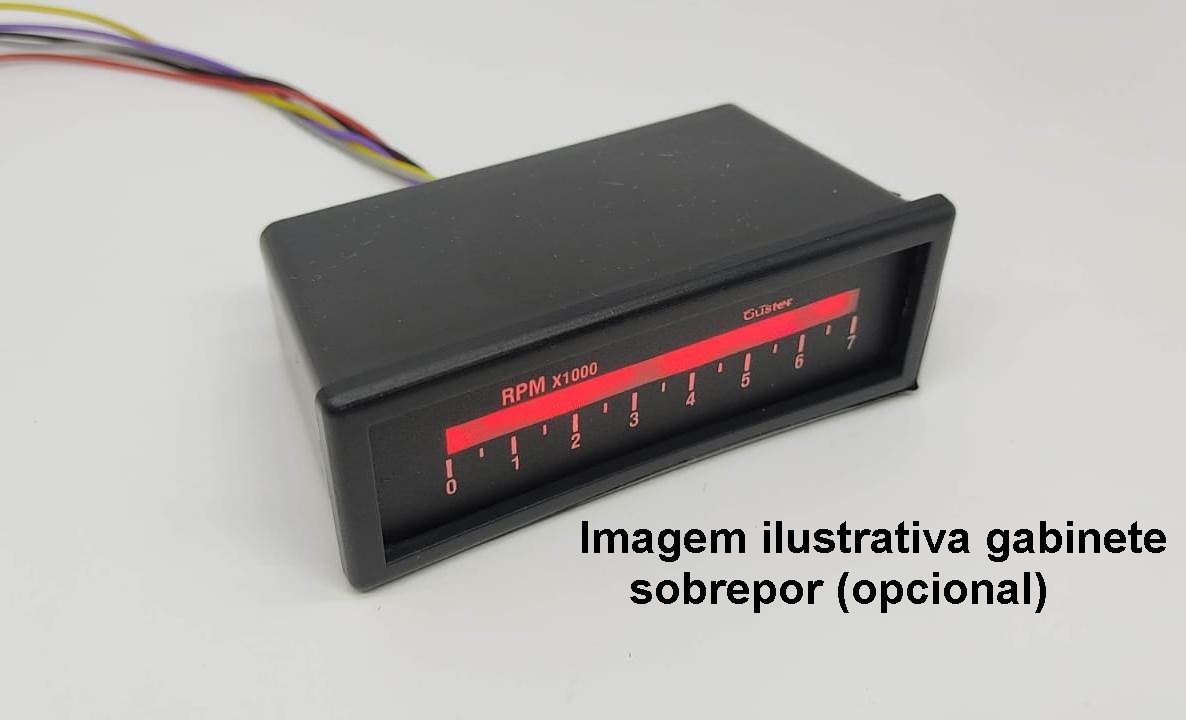

-Para sobrepor: com GP-31;

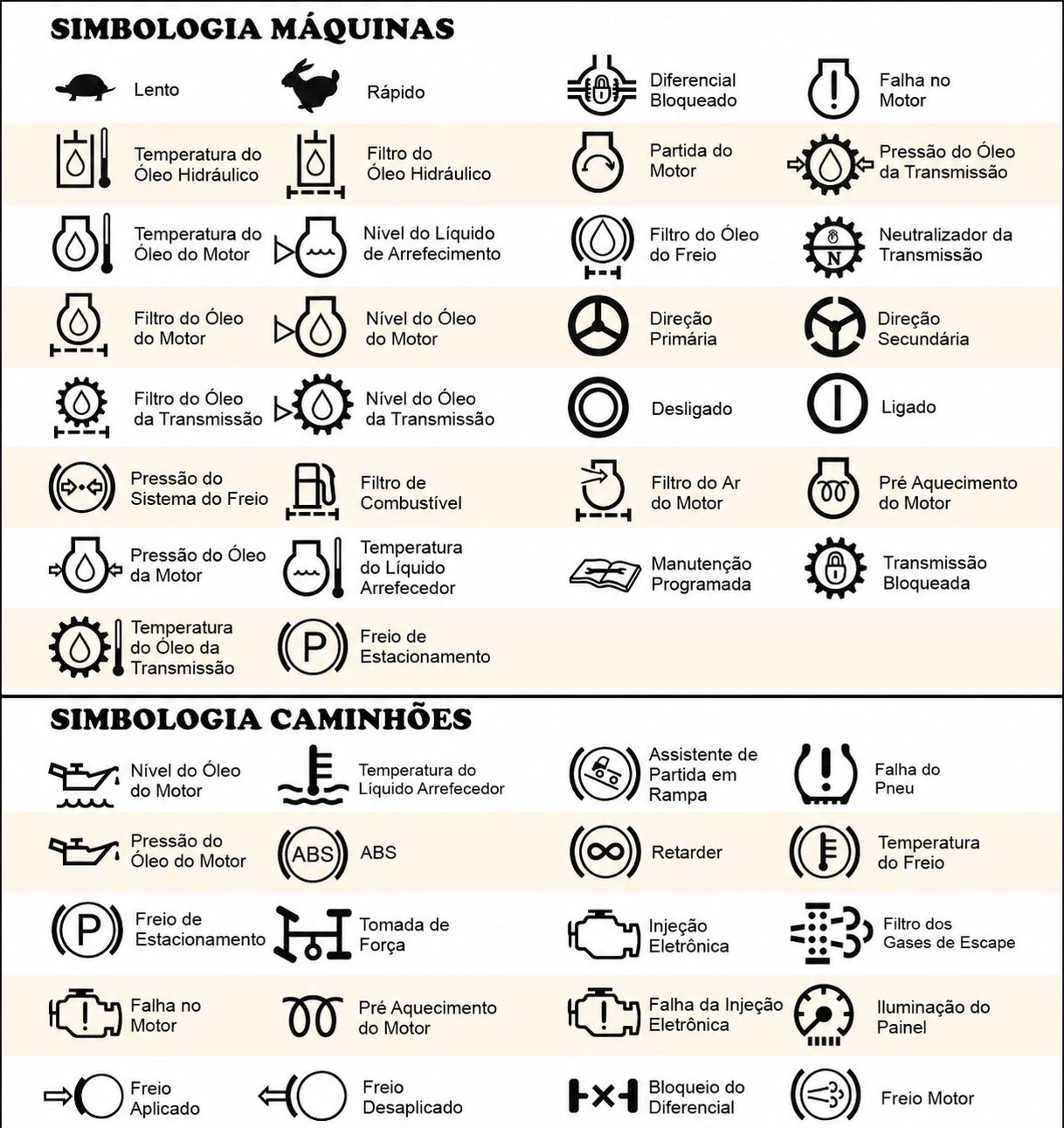

- Símbolos: As funções como;
Sinaleira esquerda (verde);
Pressão do óleo (vermelho);
Alternador (vermelho);
Reserva de combustível (amarelo);
Lanternas (azul);
Farol Alto (azul);
Desembaçador (amarelo);
Freio de mão (vermelho);
Temperatura (vermelho);
Sinaleira direita (verde);
NOTA: Para as funções: Temperatura, Reserva de Combustível e Pressão de óleo, se usados instumentos da Guster (Indicador de Temperatura, Indicador de Combustível e Pressão do óleo), é necessário solicitá-los com o opcional "ATUADOR EXTERNO";
-ML-30: Moldura plana Preta ou Cromada;
-SP-30: Suporte para Painel;
-GP-31: Gabinete de Embutir;
-MANUAL;
NOTA: Definir na compra se;
-Para embutir: com SP-30 ou;
-Para sobrepor: com GP-31;
- Símbolos: As funções como;
Sinaleira esquerda (verde);
Pressão do óleo (vermelho);
Alternador (vermelho);
Reserva de combustível (amarelo);
Lanternas (azul);
Farol Alto (azul);
Desembaçador (amarelo);
Freio de mão (vermelho);
Temperatura (vermelho);
Sinaleira direita (verde);
-ML-40: Moldura retangular;
-GP-20: Gabinete plástico compacto para embutir (34x23x24x31)mm;
-GP-21: Gabinete plástico compacto para sobrepor (43x32x44)mm;
-GP-22: Gabinete plástico para dois instrumentos GP-20 para sobrepor (53x65x29);
-GP-31: Gabinete plástico para um instrumento linear para sobrepor (87x33x43)mm;
-GP-32: Gabinete plástico para dois instrumentos linear para sobrepor (85x73x30)mm;
-GP-34: Gabinete plastico para quatro instrumentos linear para sobrepor (85x124x36)mm;
-GP-48: Gabinete com frontal quadrado Din (48x48x90);
-GP-52: Gabinete plastico para embutir 52mm;
-GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-41: Suporte para painel;
-SP-02: Suporte plástico articulado;
-GP-20: Gabinete plástico compacto para embutir (34x23x24x31)mm;
-GP-21: Gabinete plástico compacto para sobrepor (43x32x44)mm;
-GP-22: Gabinete plástico para dois instrumentos GP-20 para sobrepor (53x65x29);
-GP-31: Gabinete plástico para um instrumento linear para sobrepor (87x33x43)mm;
-GP-32: Gabinete plástico para dois instrumentos linear para sobrepor (85x73x30)mm;
-GP-34: Gabinete plastico para quatro instrumentos linear para sobrepor (85x124x36)mm;
-GP-48: Gabinete com frontal quadrado Din (48x48x90);
-GP-52: Gabinete plastico para embutir 52mm;
-GP-98: Gabinete com frontal quadrado Din (98x98x75)mm;
-SP-41: Suporte para painel;
-SP-02: Suporte plástico articulado;

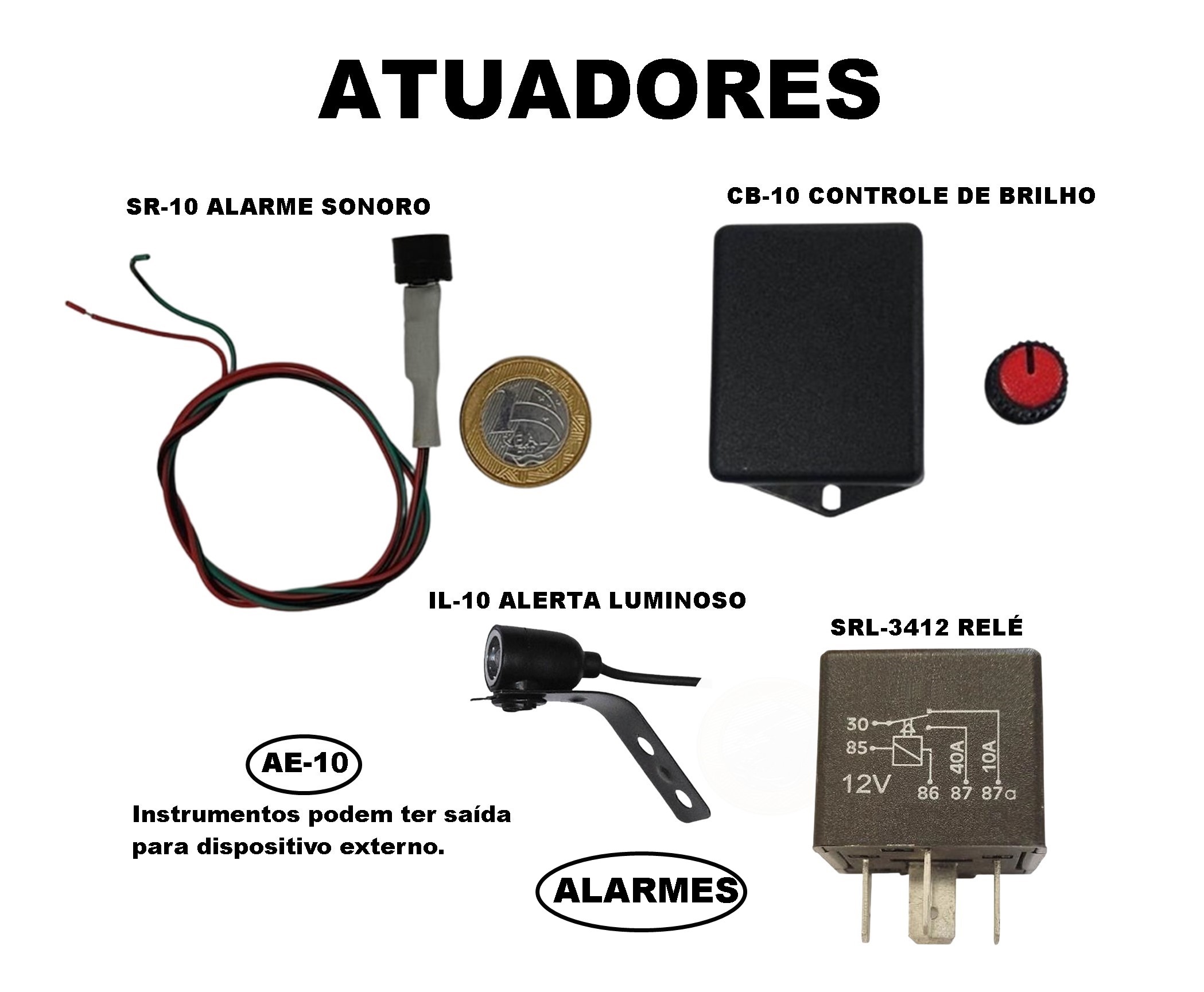

-ATUADOR EXTERNO: sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc);
-FUNÇÕES: Substituir funções nos modelos padrões;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-/24V : Para equipamento 24V (alimentação de 20 a 32VDC, é necessario especificar '/24V' para o código do produto com essa opção;
- /48V: Para equipamento 48V (alimentação de 20 a 56VDC, é necessario especificar '/48V' para o código do produto com essa opção;
-FUNÇÕES: Substituir funções nos modelos padrões;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-/24V : Para equipamento 24V (alimentação de 20 a 32VDC, é necessario especificar '/24V' para o código do produto com essa opção;
- /48V: Para equipamento 48V (alimentação de 20 a 56VDC, é necessario especificar '/48V' para o código do produto com essa opção;
