MF-15B – MULTIFUNCIONAL/ VELOCIMETRO 220KM/H, 7000RPM,INDICADOR DE COMBUSTÍVEL EM LEDS PROGRESSIVOS/TEMP,ODÔMETRO,VOLTÍMETRO,RELÓGIO EM DISPLAY, INDICADOR DE 8 SINAIS/RETANGULAR


MF-15B - MULTIFUNCIONAL/ VELOCIMETRO 220KM/H, 7000RPM,INDICADOR DE COMBUSTÍVEL EM LEDS PROGRESSIVOS/TEMP,ODÔMETRO,VOLTÍMETRO,RELÓGIO EM DISPLAY, INDICADOR DE 8 SINAIS/RETANGULAR
O Produto

Pode ser usado para diversas aplicações: Barcos, aviões, motos, triciclos, carros, etc. Em leds progressivos: Velocidade (máxima de 220 KM/h), Giro até 7000 RPM e nível de combustível. Em displays numéricos: Temperatura, Voltímetro, Odômetro e Relógio. Incluso Indicador de (8) Sinais. Alternativa velocimetro com GPS.

Painel instrumentos digital universal carro, buggy, triciclo, triciclo carga cargo, carro antigo, moto, motorhome, trailer, barco, eletrico.

Personalizar adaptar modificar painel instrumento veiculo, automotivo, implementos agricolas, maquinas, equipamentos, industrias, nautico.

Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Não está incluso bóia para nível de combustível, programável para bóia resistiva.

Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.

Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador.

Para equipamentos diesel, necessário especificar “/DIESEL” para o código do produto no pedido de compra. Com o sinal “W” do alternador ou sensor SV-11 no eixo/polia com giro proporcional ao giro do motor, grava-se referência de 1000rpm. Sendo necessário dispositivo externo que possa checar quando está em 1000rpm.

Alternativas de sensores e acessórios que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES e OUTROS OPCIONAIS, logo abaixo. Inclusive velocimetro com GPS.

O circuito eletrônico, incluindo os displays e leds, ficam protegidos por gabinete plástico preto, tornando o circuito protegido e o produto resistente a umidade.

Indicador de sinais:
– iluminados por leds de alto brilho
– foto mostra sinais na configuração padrão
– símbolos podem ser alterados para alternativas disponíveis
– algumas polaridades para ativar (+ ou -) podem ser alteradas
– veja opcional SIMBOLOS e consulte-nos.

Brilho ajustável pelo usuário (opcional, confirmar no momento da compra). Com ajuste independente para nível alto brilho (dia) e nível baixo brilho (noite).

As dimensões externas, o formato retangular, assim como os quatro indicadores laterais de cada lado, as cores dos displays, leds e tela podem ser alterados (sob consulta).

Foi projetado para embutir em painel com fixação traseira e acabamento frontal.

Para DIESEL, consulte-nos quanto a disponibilidade. Se disponível, necessita que seja confirmado no pedido de compra. O instrumento não pode ser configurado pelo usuário. Sai de fábrica configurado para gasolina/ álcool ou para diesel.

Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.

Disponibilizamos diversos tipos de sensores instalados conforme a aplicação (inclusive GPS) (Veja “Sensores”). Em “Outros Opcionais”, apresentamos alternativas para melhor aproveitamento dos recursos do instrumento.

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc, (veja abaixo “sensores”, ou Acessórios/Sensores de Velocidade).

Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.

Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.

Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.

Nossos Sensores de Velocidade, Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.

Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação na unidade de velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.

Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro

Possível implementação para realizar controle, mantendo entre mínimo e máximo programável pelo usuário, através do Atuador Externo (saída para relé).

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
– alarme visual (displays ou leds piscam)
– alarme sonoro (buzzer)
– saída de sinal para atuador externo (exemplo: relé)
Nota: Buzzer e relé são opcionais.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.

Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos  sem e com atuador externo ( rele).

Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.

Para altas velocidades até 500 KM/h, temos velocímetros digitais numéricos precisos. Veja VO-20, VO-20 GP-20, VO-30, VO-50, VO-83, VH-83, MF-70-71-72-73, Mf-50A-D-G, MF-15A-C-F. Ou consulte-nos.

Caracteristicas do painel instrumentos motorhome e outros:
  • Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
  • A utilização de mostrador digital permite visualização rápida e bonito acabamento;
  • Proteção quanto a inversão de polaridade da alimentação;
  • Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
  • Para veículos carburados ou injetados;
  • Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
  • Para motores eletricos, gás, gasolina ou álcool;
  • O próprio usuário, com conhecimento adequado ou com auxílio de nossas revendas, pode instalar o produto;
  • O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos);
  • Com iluminação traseira nas escalas;
  • Alarme programável pelo usuário para voltímetro e temperatura;
  • Dimensões do painel frontal: (153x103)mm;
  • Dimensões do gabinete traseiro: (147x98x36)mm;
  • O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Acesso a loja virtual, para painel instrumentos motorhome e outros, clique aqui . Para mais informações em Fale Conosco, clique aqui.
-MF-15B / STANDARD ou STREET / Painel: PRETO / Iluminação: VERMELHO ou AZUL;
-Manual;
-7000 RPM;
-220 km/h;
-SP-15: Trava traseira para o painel;
-SIT-05: Sensor de temperatura;
-SV-11: Sensor de velocidade com imã. Ver em OPCIONAIS, outros modelos de sensores;
-BRANCO: Para painel na cor branca;
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MULTICOR: Alteração de cor na sequência de leds progressivos;
-NOTA: Painel em fibra de carbono não está disponível;
-ML-15: Moldura em acrílico preto;
- SG-10: Sensor de giros (liga no cabo de vela);
-FG-10: Filtro de giros (Para carburados, com platinado, com Magneto, etc);
– SV-11: Sensor de velocidade – alcance 10mm com ima;
– SV-12: Sensor com imã, (11X10mm – distancia 20mm);
– SV-13: Conversor para sensor indutivo a dois e quatro fios;
– SV-14: Sensor de velocidade -, Alcance 3mm com ima/ Kart;
– SV-15: Sensor de velocidade – Alcance 10mm com ima / cabo reforçado;
– SV-16: Sensor de velocidade – Alcance 10mm com ima / rosqueado 1/2″;
– SV-17: Sensor de velocidade (SEM ÍMÃ);
– SV-20: Sensor de velocidade para cabo (moto BIZ ou similar);
– SV-22: Sensor de velocidade para cabo (trava 18×4,(Ex: Chevette ou similar);
– SV-24: Sensor de velocidade para motor (M10 X 1,5, Interna);
– SV-25: Sensor de velocidade para cabos (M18 X 1,5, Externa);
– SV-26: Sensor de velocidade para motor (7/8 X 18 Fios, Interna);
– SV-27: Sensor de velocidade para cabos (5/8 X 18 Fios, Externa);
– SV-28: Sensor de velocidade para motor (M22 X 1,5, Interna);
– SV-29: Sensor de velocidade para motor (M22 X 1,5, Interna, com chaveta);
– SV-30: Conversor para trem ou similar;
– SV-31: Aprende velocidade;
– SV-32: Conversor de velocidade ;
– SV-40: Conversor de velocidade para Barcos (inclui SPR-20 e condicionador de sinal);
– SV-60: Sensor de velocidade para Barcos;
– SV-70: Sensor de velocidade para Aviação Experimental (para Pitot, não incluso o Pitot);
– SV-80: Conversor de velocidade para Aviação Experimental ( para Pitot, não incluso o Pitot);
– SV-GPS: Sensor de velocidade por GPS (com antena interna);
– SV-GPS PLUS: Sensor de velocidade por GPS (com antena magnética externa);
- SV-GPS Emula: Conversor de velocidade GPS;
- CAN: Interface CAN com conector OBD-II e Protocolo CAN-BUS. Consulte-nos;
-SEM SENSOR: Para equipamentos que já possuem sensor eletrônico tipo Hall. Não é necessário adquirir o sensor Guster. Pode necessitar do Divisor de Frequência (DF-10) ou consulte-nos.
-ATUADOR EXTERNO: Sinal elétrico de saída para atuação de dispositivo externo (Ex: Alarme sonoro, bloqueio, etc) caso atinja o limite programado pelo usuário;
-DIESEL: Veja MF-15A/C/D/E/F ou consulte-nos;
-DF-10: Divisor de frequência, incluso;
-IL-10: Indicador luminoso para spot-light, nas cores vermelho, ou azul, ou amarelo, ou verde;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-MEMÓRIA DE PICO (dedo-duro): Para verificação de máximo atingido;
- TOTALIZADOR DE EXCESSOS: Memoriza quantos excessos/ultrapassagens, além do limite programado a que se destina o produto/ocorreram desde o ultimo “reset” do contador;
-RALLY: Indica de 10/10 metros (Exemplo: para parciais);
-RT-2 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,5 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
-SONORO: Alarme sonoro caso ultrapasse o limite programado pelo usuário;
-SIMBOLOS: Consulte-nos sobre outras possibilidades de símbolos e cores de iluminação dos leds dos Indicadores de Sinais;
-VÓZ: Modulo de voz programável para alarmes ou avisos criativos VP-10;
-Consulte-nos sobre outras possibilidades:;
------Tamanho da tela;
------Alterações nas escalas;
------Mudança nas funções;

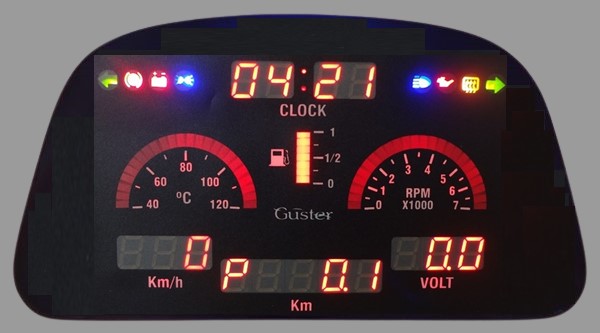

MF-15B painel instrumentos motorhome
ML-15 MOLDURA
MF15 TRASEIRA
MF-15B KNOTS
esta
PRODUTO SUJEITO A ALTERAÇÕES TÉCNICAS SEM AVISO PRÉVIO
ÚLTIMA REVISÃO NESSA PÁGINA: 03/08/2012
