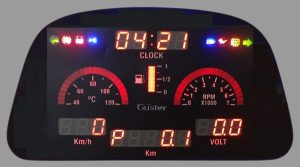

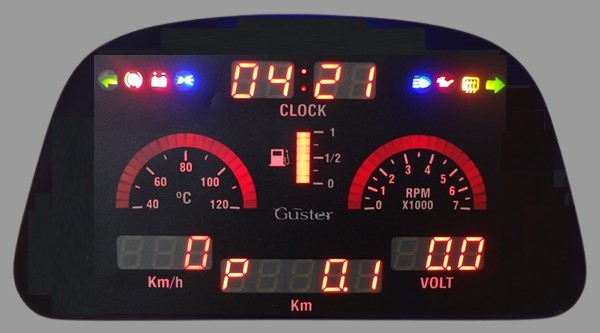

MF-15A – MULTIFUNCIONAL/ TEMPERATURA (40 A 120°C), 7000RPM, TEMPERATURA, NIVEL DE COMBUSTIVEL EM LEDS PROGRESSIVOS/VELOCIMETRO,ODOMETRO,VOLTIMETRO,RELÓGIO EM DISPLAY,INDICADOR DE 8 SINAIS/RETANGULAR.
Contém os indicadores para motores: velocimetro, odometro, conta giros, temperatura, voltimetro, combustivel, relogio e sinais em formato retangular. Alternativa velocimetro com GPS.
Painel instrumentos digital universal carro, buggy, triciclo, triciclo carga cargo, carro antigo, moto, motorhome, trailer, barco, eletrico.
Personalizar adaptar modificar painel instrumento veiculo, automotivo, implementos agricolas, maquinas, equipamentos, industrias, nautico.
Pode ser usado para diversas aplicações: Barcos, aviões, motos, triciclos, carros, etc. Em leds progressivos: temperatura (máximo 120°C), Giro ate 7000 RPM e nível de combustível. Em displays numéricos: velocidade (Km/h), Voltímetro, odômetro e relógio. Incluso Indicador de (8) Sinais.
Inclusos sensores: SV-11 sensor de velocidade e SIT-05 sensor de temperatura. Sensores são inclusos para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar intalação. Não está incluso bóia para nível de combustível, programável para bóia resistiva.
Para contagiros, o sinal pode ser pego do pulsante da bobina de ignição (se carburado), ou na saída correspondente da central (se ignição eletrônica), ou nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento. Veja MANUAL do produto com link de acesso abaixo. Ou usar opção DIESEL com sinal “W” do alternador.
Para equipamentos diesel, necessário especificar “/DIESEL” para o código do produto no pedido de compra. Com o sinal “W” do alternador ou sensor SV-11 no eixo/polia com giro proporcional ao giro do motor, grava-se referência de 1000rpm. Sendo necessário dispositivo externo que possa checar quando está em 1000rpm.
Alternativas de sensores que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em Sensores. Inclusive velocimetro com GPS.
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.
O circuito eletrônico, incluindo os displays e leds, ficam protegidos por gabinete plástico preto, tornando o circuito protegido e o produto resistente a umidade.Os indicadores de sinais são iluminados por leds de alto brilho.
Controle de brilho opcional, para “dia” e para noite”, independentes.
As dimensões externas, o formato retangular, assim como os quatro indicadores laterais de cada lado, as cores dos displays, leds e tela podem ser alterados (sob consulta).
Foi projetado para embutir em painel com fixação traseira e acabamento frontal.
Disponibilizamos diversos tipos de sensores instalados conforme a aplicação (inclusive GPS) (Veja “Sensores”). Em “Outros Opcionais”, apresentamos alternativas para melhor aproveitamento dos recursos do instrumento.
Para DIESEL, consulte-nos quanto a disponibilidade. Se disponível, necessita que seja confirmado no pedido de compra. O instrumento não pode ser configurado pelo usuário. Sai de fábrica configurado para gasolina/ álcool ou para diesel.
Para o Indicador de Sinais: outras possibilidades de simbolos podem ser verificados quanto a viabilidade. Veja Simbolos e consulte-nos.
Pode ser utilizado valor inicial no odômetro. Favor mencionar no momento da compra.
Veja IMAGENS ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações. Clique aqui.
Alternativas de Cores, Molduras e Suportes e Outros Opcionais, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos.
Pode ser usado, confirmar no momento da compra:
– SIT-22 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-28 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-GEN sensor de temperatura genérico (-10 A + 120°C, olhal)
– SPT-C sensor de temperatura (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm).
– Consulte-nos sobre outras possibilidades.
Não está incluso sensor de bóia para nível de combustível. Usa como sensor, o sistema de bóia resistiva (0 a 500 omhs) original do veículo ou adaptado de outro veículo.
Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Indutivos com 2 ou 4 fios
– Magnéticos na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do Conta-Giros:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Possível implementação para realizar controle, mantendo entre mínimo e máximo programável pelo usuário, através do Atuador Externo (saída para relé).
Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para Shift Light ou Indicador Luminoso (Spot Light, externo).
NOTA: Confirmar opcionais na compra. Relé é opcional, incluir se desejado.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja: Shift Light Sequencial ou Progressivo com 5 leds (SL-71) , Shift Light Sequencial ou Progressivo com 10 leds (SL-72) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).
Para altas velocidades até 500 KM/h, temos velocímetros digitais numéricos precisos. Veja VO-20, VO-20 GP-20, VO-30, VO-50, VO-83, VH-83, MF-70-71-72-73, Mf-50A-D-G, MF-15A-C-F. Ou consulte-nos.
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Para preços, comprar ou esclarecer dúvidas, favor nos contatar pelo Whatsapp (clique aqui) de segunda a sexta-feira, 8:00 – 12:00 e 13:00 – 17:45. Ou, pelo email: vendas@guster.com.br
Descrição
Aplicações multifuncional instrumento digital combinado MF-15A:
Multifuncional instrumento digital instrumento combinado MF-15A é um conjunto de instrumentos em único produto para monitorar motor em painel retangular. Velocimetro baixa e alta velocidade. Alternativa velocimetro com GPS.
Aplicações diversas do MF-15A:
O MF-15A multifuncional instrumento combinado pode ser usado como: velocimetro com GPS, instrumento multifuncional digital, combinado de instrumentos medidores marcadores relogios para indicadores digital para carros veiculos maquinas equipamentos outros, instrumentos buggy, medidores marcadores relogios integrados ou não, fabricante medidor indicador relogio para equipamentos e carros, instrumento combinado de painel para automóveis carros máquinas equipamentos, indicador de painel, relogios em painel, instrumentos em painel, multifuncional em painel, medidor multifuncional em painel, medidor digital multifuncional em painel, painel de instrumentos.
Características do MF-15A multifuncional instrumento combinado :
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- A utilização de mostrador digital permite visualização rápida e bonito acabamento;
- Proteção quanto a inversão de polaridade da alimentação;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Para veículos carburados ou injetados;
- Para motores de 1, 2, 4, 6, 8, 10 ou 12 cilindros;
- Para motores eletricos, gás, gasolina 0u álcool;
- O próprio usuário, com conhecimento adequado ou com auxílio de nossas revendas, pode instalar o produto;
- Com iluminação traseira nas escalas;
- Alarme programável pelo usuário para voltímetro e temperatura;
- Dimensões do painel frontal: (153×103)mm;
- Dimensões do gabinete traseiro: (147x98x36)mm;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Funcionamento do velocimetro:
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, VH-52, MF-70 a 73/80/15A a F/16/50/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade e Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação da unidade no velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:
- agrupamento de funções: Multifuncionais.
- formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
- cores: molduras, painel de fundo e iluminação.
- gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão, resistentes a água (Standard) ou não (Street), maresia.
- suportes e adaptadores variados.
- elétricos, diesel, gasolina, álcool ou GNV.
- sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
- controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
- alimentação: diversas redes.
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.
Consulte manual: Clique aqui.
