IB-20 – INCLINÔMETRO (BANK) ±16°/PRECISÃO ±1°/LEDS PROGRESSIVOS/CIRCULAR
O Produto
Indica a inclinação em relação ao plano vertical. Para mais de um plano, necessário mais sensores .
Sensor incluso: SIB-20.
O sensor é baseado em pêndulo e a inclinação (em graus) é precisa para sistemas estáticos ou veículos em movimento, inclusive realizando trajetos em curvas.
Pode ser usado em: a) caminhões de bombeiros, betoneiras, carretas, caminhões tanque (de combustível, etc.), semi reboques, basculantes sobre chassi, retroescavadeira, etc, prevenindo tombamentos; b) barcos de pesca industrial, para indicar a correta inclinação (popa / proa), complementando a indicação do TRIM (TR-10). c) maquinas pesadas : guindastes, caçambas para mineração , etc).
Fácil instalação e uso. Não interfere nas instalações do veículo/equipamento.
Inclusos: alarme visual e sonoro, saída de sinal elétrico para atuador externo (exemplo: relé, travas, monitoramento remoto, etc), para limite de inclinação programável.
Observe que o uso de leds progressivos apresentam degraus de leitura, implicando em mostrar determinada precisão no valor. Caso necessite de precisão maior, sugerimos avaliar nossas opções com displays numéricos.
Veja também IB-30 ( ±45° ).
Veja outras Possibilidades em IMAGENS.
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;

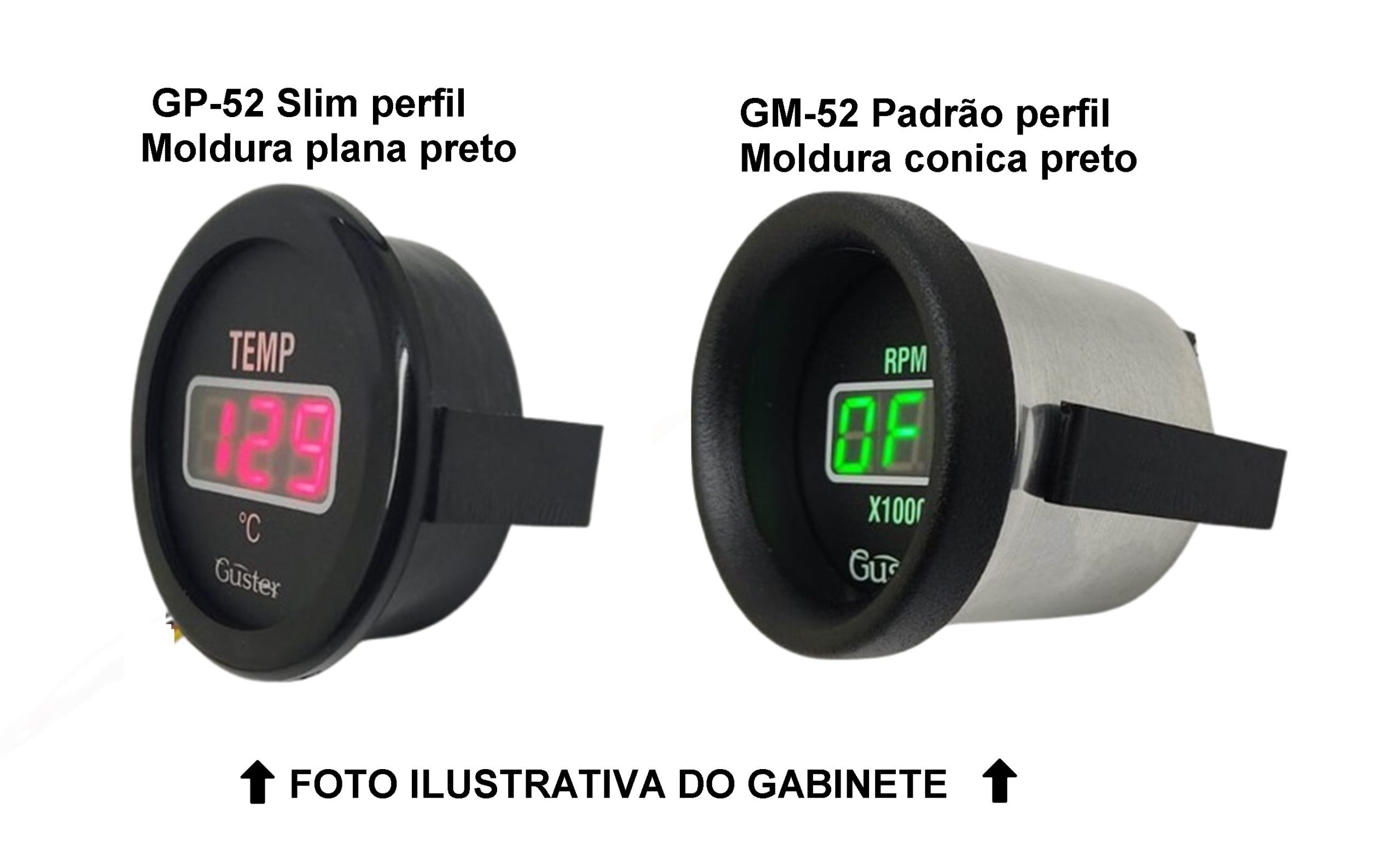

- Fabricado com gabinete: a) GP-52: SLIM redondo 52mm ou, b) GM-52: Padrão redondo 52mm ou, c) GP-48: DIN Quadrado (48x48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Proteção quanto a inversão de polaridade da alimentação;
- Indica de -16º a +16º, com precisão de ±1º até 10º e ±2º até 16º. Com 28 leds;
-Manual;
-SIB-20: Sensor para inclinômetro;
-SP-10: Suporte para painel. NOTA: Se o opcional ML-71 for comprado, não será fornecido o SP-10;
- ML-52: Moldura para produto 52mm.
-CARBONO: Para painel na cor fibra de carbono;
-ÂMBAR: Para leds e displays na cor âmbar (tom alaranjado);
-AMARELO: Para leds e displays na cor amarela;
-VERDE: Para leds e displays na cor verde;
-MULTICOR: Alteração de cor na sequência de leds progressivos;
-MOLDURA COLORIDA: Titânio, Laranja, Dourado, Vermelho Bordeaux ou azul;
-CP-52: Copo automotivo plástico;
-CP-50-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-CP-52 A/AB-25: Copo automotivo cromado com abraçadeira (para 25mm);
-CP-52 A/AB-33: Copo automotivo cromado com abraçadeira (para 33mm);
-CP-52 S: Copo automotivo cromado para painel;
-CP-52A-PMT/AB-25: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 25mm);
-CP-52A-PMT/AB-33: Copo automotivo preto PMT (Preto MicroTexturizado) com abraçadeira (para 33mm);
-CP-52S-PMT: Copo automotivo preto PMT (Preto MicroTexturizado);
-ML-71: Moldura padrão aviação;
-GP-48: Gabinete com frontal quadrada DIN 48x48 mm;
-GP-52: Gabinete plástico para embutir 52mm;
-SP-51: Suporte para 1 instrumento 52 mm;
-SP-52: Suporte para 2 instrumentos 52 mm;
-SP-53: Suporte para 3 instrumentos 52 mm;
-SP-54: Suporte para 4 instrumentos 52 mm;
-SP-70: Flange para montar produtos 52 mm em corte de 85 mm;
-DOT: Acende apenas o led na posição correspondente ao valor indicado;
-MARESIA: Para aplicação marítima que necessita proteção contra maresia;
-RT-1 Redutor linear 23 VDC a 29 VDC para 15,0 VDC - 0,3 A;
-RT-6 Redutor chaveado 15 VDC a 56 VDC para 12 VDC (2,5A Continuo);
-RT-7 Redutor chaveado 90 VCC/VCA a 240 VCC/VCA para 12,0 VDC - 1,0 A;
