TH-10 – TEMPERATURA COM HORÍMETRO
Apresenta temperatura (40 a 160 °C) e horímetro.
Temos diferentes opções de sensores para temperatura.
Horímetro total e parcial. Pode ser usado para atuar dispositivo externo após (determinada quantidade de horas desejada/programada).
Precisão digital. Pode ser usado em aplicações diversas, além do uso em equipamento motorizados. Incrementa tempo quando dispositivo a ser monitorado é energizado, ou com presença de pulsos com frequência mínima ou com variação deste pulso, com equipamento funcionando de fato.
Imagem ilustrativa. Veja IMAGENS ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações. Clique aqui.
Alternativas de Cores, Molduras e Suportes e Outros Opcionais, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos.
Com Atuador Externo, pode-se atuar dispositivo externo (ex: alarme sonoro, bloqueio, etc) caso atinja o limite de temperatura ou quantidade de horas programado pelo usuário.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do horimetro:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro

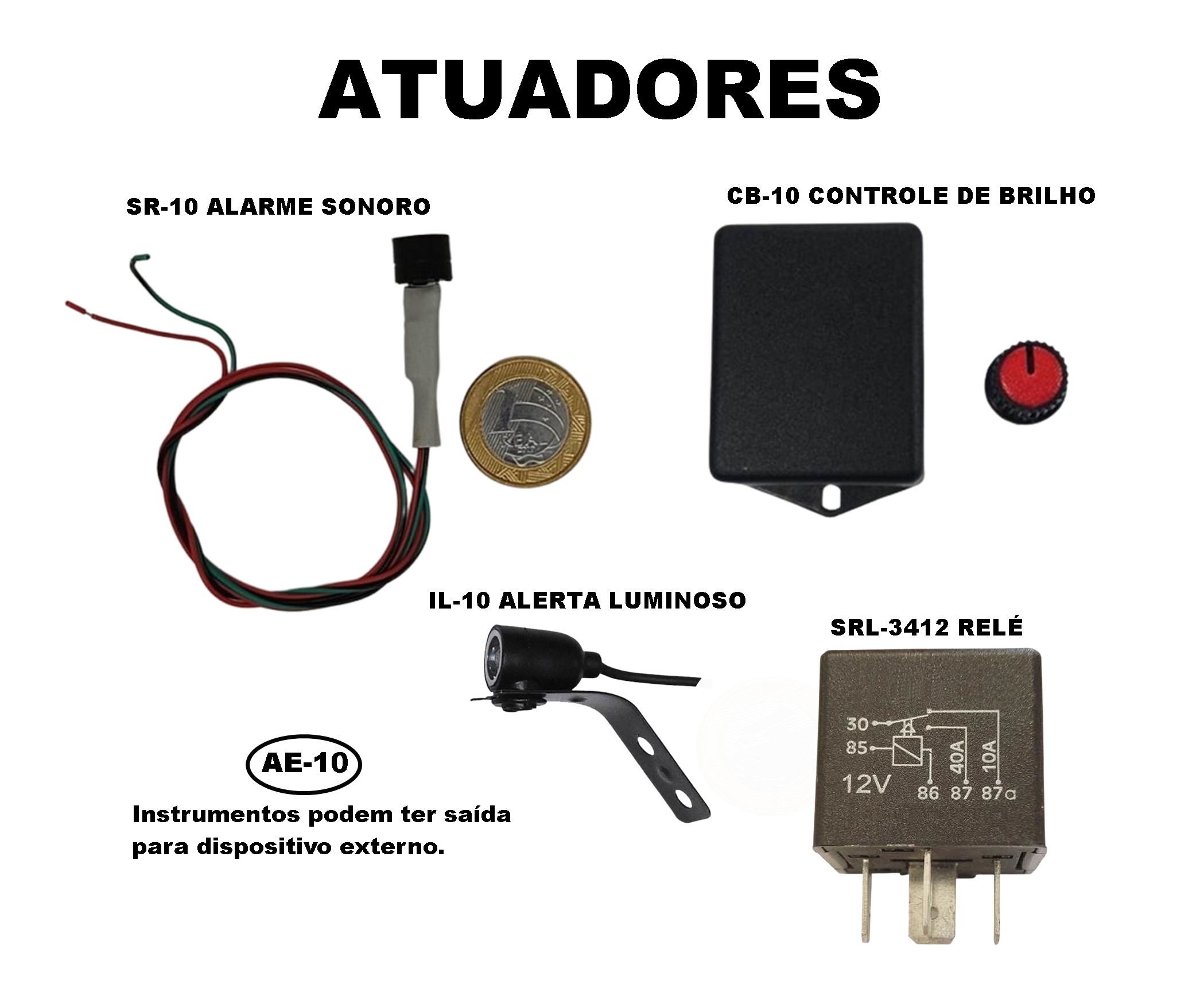

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para Indicador Luminoso (Spot Light, externo).
NOTA: Confirmar opcionais na compra. Relé é opcional, incluir se desejado.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Para uso industrial, podem ser incorporadas ao instrumento alterações elétricas e funcionais que tornem o instrumento apropriado para aplicações específicas. Consulte-nos.
Temos outros modelos combinados com horimetros, veja:
– CH-80: Conta giros com horimetro (85mm)
– VH-52: Velocimetro com horimetro (52mm)
– VH-83: Velocimetro com horimetro (85mm)
1- Temperatura:
Incluso sensor de temperatura SIT-05 (40 A 160°C, rosca M10X1,0) para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Veja abaixo, sensores alternativos.
Precisão melhorada e regularidade permitindo chegar a precisão de 1 a 2 °C.
Alarme sonoro (opcional) pode ser instalado longe do indicador, se desejado.
Para outros tipos de sensores, consulte-nos.
Possível implementação para realizar controle, mantendo entre mínimo e máximo programável pelo usuário, através do Atuador Externo (saída para relé). Consulte-nos.

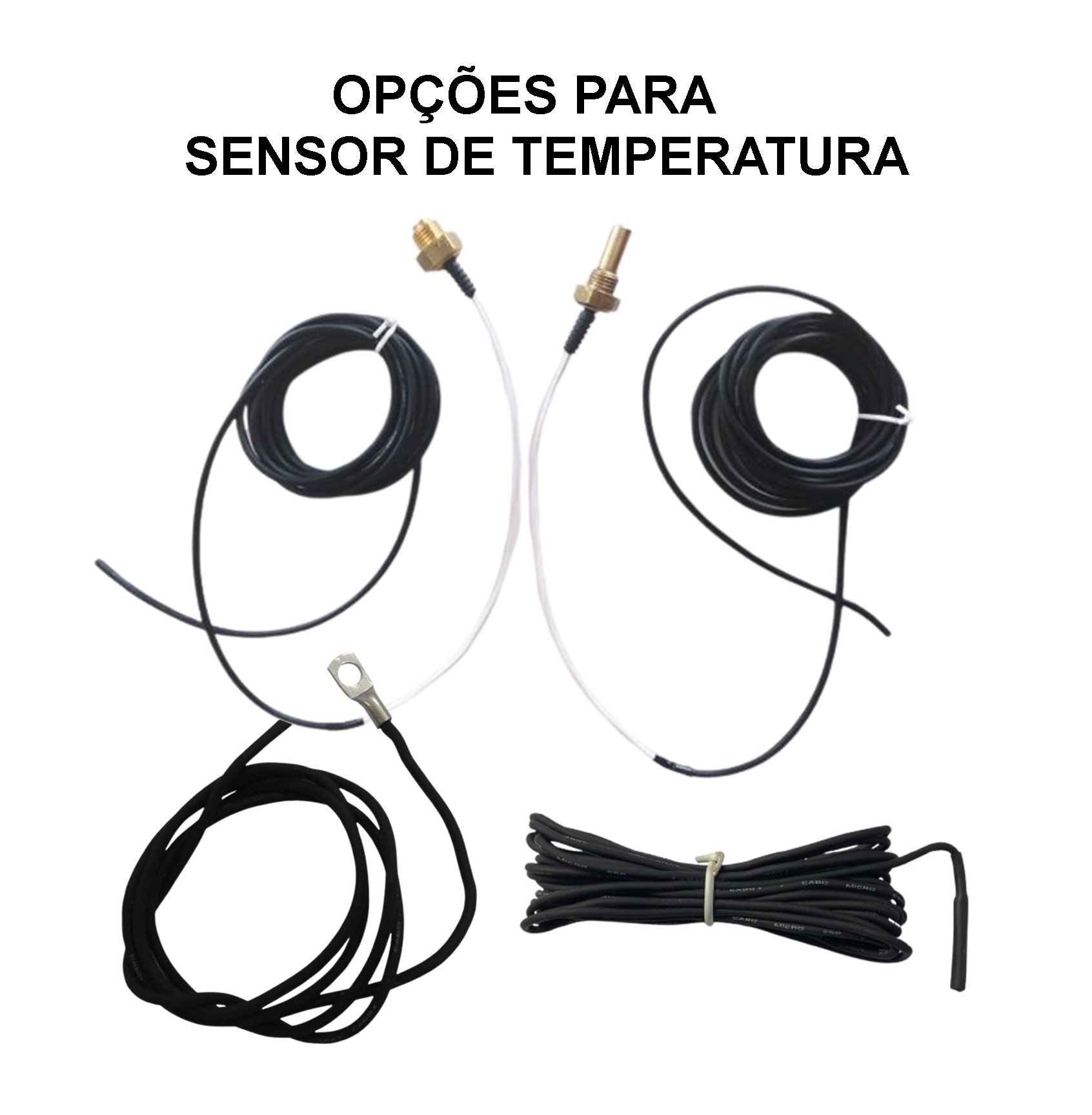

Pode ser usado, confirmar no momento da compra:
– SIT-05 – SENSOR DE TEMPERATURA (40 A 160°C)/ ROSCA M10X1,0
– SIT-22 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-28 sensor de temperatura ( 40 A 120°, rosca M14X1,5)
– SIT-GEN sensor de temperatura genérico (-10 A + 120°C, olhal)
– SPT-C sensor de temperatura (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm).
– Consulte-nos sobre outras possibilidades.
2- Horímetro:

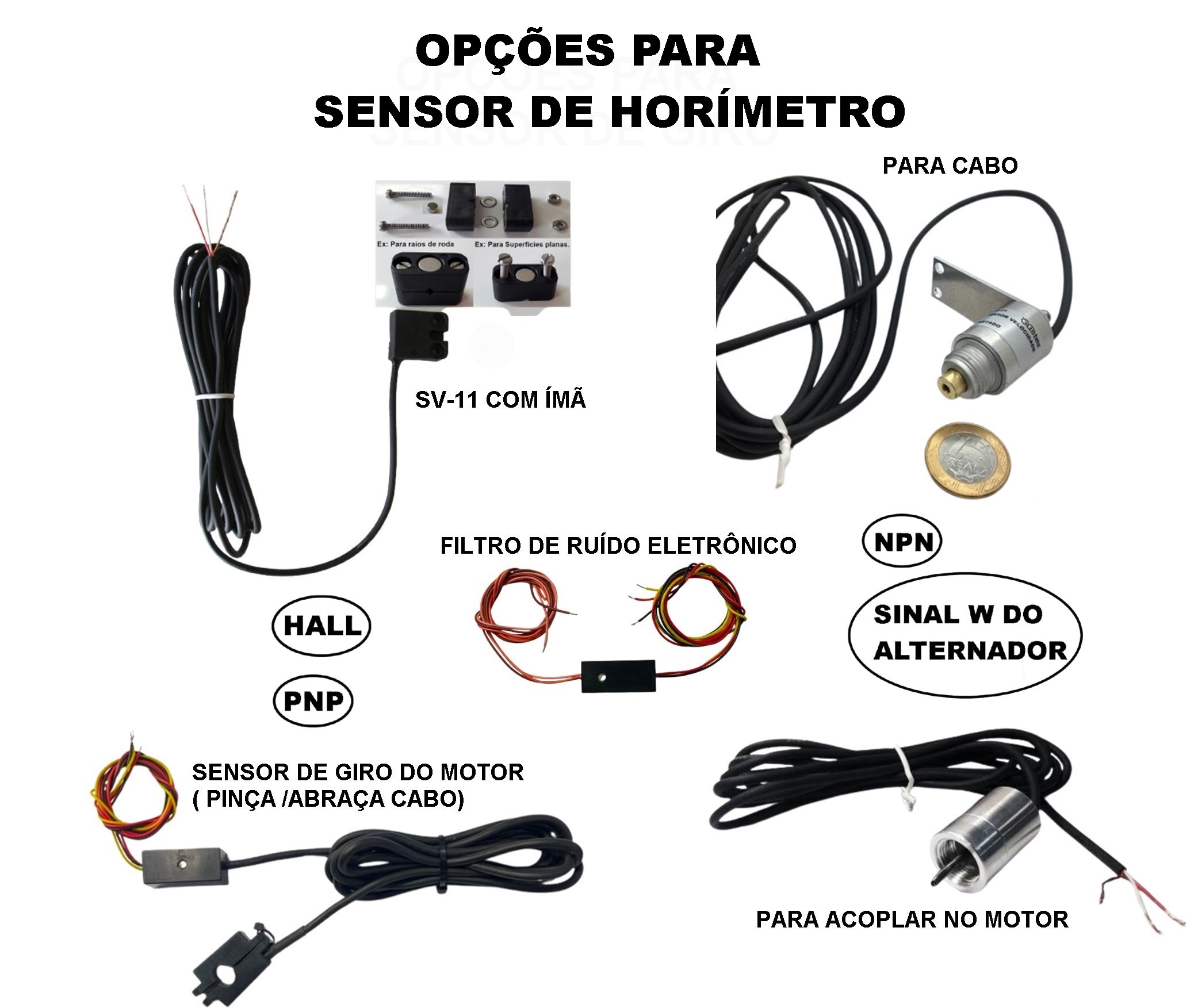

Para o horímetro o sinal pode ser pego: a) do pulsante da bobina de ignição (se carburado), ou b) na saída correspondente da central (se ignição eletrônica), ou c) nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, ou d) com o sinal “W” do alternador ou, e) sensor SV-11 no eixo/polia com giro proporcional ao giro do motor.
O horímetro fabricado pela Guster permite uso seletivo, além de acumular horas. Pode ser programado para:
a) Acumular o tempo que o motor fica ligado. Ou,
b) Acumular tempo se o sensor ultrapassar limite programado (RPM, velocidade, etc.). Forma de verificar se operador do equipamento trabalhou de fato e não ficou parado com equipamento apenas ligado em Neutro ou “ponto morto” (ex.: Colheitadeiras, Tratores, etc.). Ou,
c) Só conta o tempo se houver variação no sensor (RPM, velocidade, etc.). Outra forma de verificar se operador trabalhou de fato.
Exemplo de utilização: Motor energizado pode ainda não estar rodando, dependendo de partida ou movimento de fato. Nesse caso, o horímetro pode diferenciar as duas situações.
Funciona com equipamentos diesel.
Com 5 digitos, temos as opções para (confirmar no pedido de compra):
a) acumula horas cheias até 99 999 horas, retornando ao início e continuando contagem. Ou,
b) acumula horas até 9 999.9 horas, retomando ao início e continuando contagem. Ou,
c) acumula horas até 999.99 horas (em centesimal de .00 a .99) ou 999.59 (em sexagesimal de .00 a .59), retomando ao início e continuando contagem. Ou,
d) uma das anteriores (b ou c), incluindo outros um ou dois digitos (deslocando leitura), estendendo o acúmulo de horas para 99 999.9 ou 99 999,99 ou 99 999.59. Ou, consulte-nos.
Aplicações diferenciadas podem ser implementadas com uso de sensores adequados, ver em Sensores no catálogo completo (clique aqui).
Pode ser fornecido bloqueado ou com opção para resetar contagem (confirmar no ato da compra).
Permite inserir determinado número de horas inicial, para substituir outro horímetro (confirmar no ato da compra).
Pode-se selecionar horímetro Total e Parcial:
– Total = acumulado desde a instalação.
– Parcial = acumula a partir do momento desejado (não inibe acúmulo de horas totais).
Saída para atuador externo: após quantidade de horas programada pelo usuário ( de 40 em 40 até 9.999 horas), aciona sinal elétrico de alerta. Exemplo: Rele, Buzzer (sonoro), etc.
Para temperaturas maiores, veja:
– PI-10 = – 99Cº a 1250ºC (- 146F° a 2282°F) com 1 /4 / 6 / 8 pontos em varredura.
– PI-20 = 0 a 300 °C (32°F a 572°F) com 1 /4 / 6 / 8 pontos em varredura.
– PI-40 / PI-60 / PI-80 = – 99Cº a 1250ºC (- 146F° a 2282°F) com 4 / 6 / 8 pontos simultâneos.
Para temperatura ambiente (-10 a +83ºC), ver IT-PTC (numerico), IT-OAT (numerico), IT-111 (circular), IT-42 (linear horizontal) ou IT-91 (linear vertical) com sensor de temperatura SPT-C (- 10 A + 100°C, precisão: 3%, diâmetro 4X 15 mm).
Para temperatura de superficie, ver IT-PTC (numerico), IT-111 (circular), IT-42 (linear horizontal) ou IT-91 (linear vertical) com sensor de temperatura SIT-GEN (-10 A + 120°C, olhal 6 ou 10 ou 14 mm).
Para câmaras frias (-99 a +199ºC), ver IT-PT100 (numerico).
Para preços, comprar ou esclarecer dúvidas, favor nos contatar pelo Whatsapp (clique aqui) de segunda a sexta-feira, 8:00 – 12:00 e 13:00 – 17:45. Ou, pelo email: vendas@guster.com.br
Descrição
Para que serve o TH-10:
O instrumento combinado indicador de temperatura com horimetro TH-10 é um instrumento para indicar a temperatura do motor e como horimetro serve para indicar a quantidade de horas de funcionamento de maquinas, equipamentos ou outros. Com horas totais e parciais. Programável com possibilidade de uso de filtros para acúmulo de horas, alarmes e saída para rele.
Aplicações diversas do indicador de temperatura com horimetro TH-10:
Indicador TH-10 pode ser usado como: horimetro, horimetro para compressores, combinado, indicador de temperatura digital, indicador de temperatura industrial, indicador de temperatura digital universal para carro moto auto automotivo, indicador de temperatura digital para carro moto auto automotivo, indicador de temperatura digital para carros antigos, indicador de temperatura do motor, marcador digital de temperatura automotivo, medidor de temperatura automotivo universal, medidor de temperatura do motor, medidor de temperatura digital, relógio temperatura digital, marcador de temperatura automotivo universal, indicador de temperatura para painel de automóveis, carros, motos, máquinas, equipamentos, veículos, horimetro digital, horimetro digital universal, marcador de horas acumuladas, totalizador de horas, horimetro totalizador de horas, horimetro universal, medidor de horas, horimetro para maquinas, indicador de horas acumuladas para painel de automóveis, carros, motos, máquinas, equipamentos, veículos.
Atuamos como indústria, fabricante, fornecedor TH-10.
Funcionamento do TH-10:
Características do TH-10:
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;
- Fabricado com gabinete: a) GP-52: SLIM redondo 52mm ou, b) GM-52: Padrão redondo 52mm ou, c) GP-48: DIN Quadrado (48×48)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Proteção quanto a inversão de polaridade da alimentação;
- Entrada de sinal elétrico programável (opcional) para contagem de tempo se:
- Instrumento ligado;
- Instrumento ligado e circuito energizado;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos);
- Conta giro (pulsos) acima de limite programável (opcional);
- Com variação de giro (pulsos) (opcional);
- Horímetro parcial;
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:
- agrupamento de funções: Multifuncionais.
- formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
- cores: molduras, painel de fundo e iluminação.
- gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão, resistentes a água (Standard) ou não (Street), maresia.
- suportes e adaptadores variados.
- diesel, gasolina, álcool ou GNV.
- sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
- controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
- alimentação: diversas redes.
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.
Consulte manual: Clique aqui.
