VH-83 – VELOCÍMETRO COM HORÍMETRO
Apresenta em formato digital a velocidade e horímetro. Alternativa velocimetro com GPS.
Pode ser usado em aplicações diversas, além do uso em veículos motorizados. Incrementa tempo quando dispositivo a ser monitorado é energizado, funcionando de fato. Próprio para aplicações monitorando desde baixas velocidades (10 MPH, por exemplo).

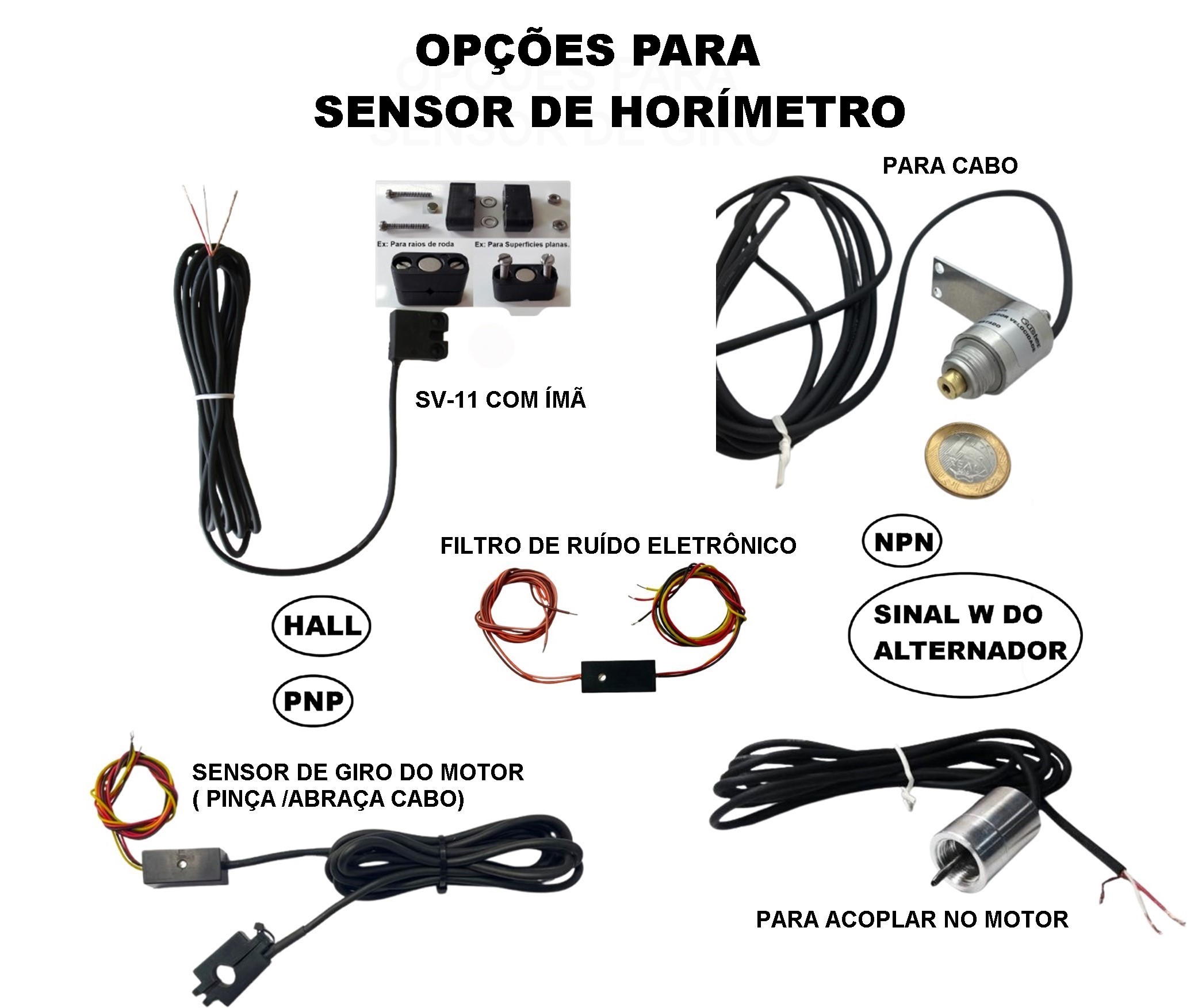

Para o horímetro o sinal pode ser pego: a) do pulsante da bobina de ignição (se carburado), ou b) na saída correspondente da central (se ignição eletrônica), ou c) nos cabos de vela (com o acessório opcional SG-10, indutivo) sem interferência no equipamento, ou d) com o sinal “W” do alternador ou, e) sensor SV-11 no eixo/polia com giro proporcional ao giro do motor.
Imagem ilustrativa. Veja IMAGENS ilustrativas com: alternativas de cores e formatos do produto, produtos relacionados e opcionais para ilustração de aplicações. Clique aqui.
Alternativas de Cores, Molduras e Suportes e Outros Opcionais, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos.
Pode ser feito em km/h no lugar de MPH, confirmar no pedido de compra.
Com 5 digitos, marca até 9 999.9 horas, retomando do 0.0. Pode ser fornecido para marcar até 99 999 horas, consulte-nos.
Possível implementação para realizar controle, mantendo entre mínimo e máximo programável pelo usuário, através do Atuador Externo (saída para relé). Consulte-nos.
Pode operar em Modo direto: basta ligar para iniciar a contagem de tempo ou em Modo dependente: necessita de pulsos gerados pelo motor
para iniciar a contagem.
Temos horímetros com mais dígitos, recursos e filtros selecionáveis para aplicaçoes diferenciadas. Exemplo de utilização aplicando filtros selecionáveis:
1- Motor energizado pode ainda não estar rodando, dependendo de partida de fato. Nesse caso, o horímetro pode diferenciar as duas situações.
2- Só conta tempo se giro de sensor ultrapassar limite programado (RPM, velocidade, etc). Mostra equipamento operando de fato (opcional, consulte-nos)
3- Registra tempo se houver variação de giro de sensor (RPM, velocidade, etc). Outra forma de mostrar equipamento operando de fato (opcional, consulte-nos).
Sensor incluso SV-11 sensor de velocidade. Para maior confiabilidade, precisão dos valores mostrados, não interferir nos originais do equipamento e facilitar instalação. Alternativas de sensores que possibilitam o uso do instrumento em diversas aplicações e que facilitam instalações podem ser vistos em SENSORES: Clique aqui.
Para facilitar instalação, temos o recurso de gravar de forma muito fácil uma referência de velocidade no instrumento no momento da instalação. Evitando programações como: distância percorrida, diâmetro de pneu, número de pulsos de sensores, etc. Também sugerimos o opcional SV-GPS no lugar do SV-11 ou outros sensores.
Veja opcionais que podem facilitar, ajudar na instalação e funcionamento do horimetro:
– SG-10: Sensor de giro (pinça/abraça cabos)
– FG-10: Filtro de giro
Para uso industrial, podem ser incorporadas ao instrumento alterações elétricas e funcionais que tornem o instrumento apropriado para aplicações específicas. Consulte-nos.
Veja horímetro: HR-30, ou
Temos outros modelos combinados com horimetros, veja:
– CH-80: Conta giros com horimetro (85mm)
– TH-10: Temperatura com horimetro (52mm)
– VH-52: Velocimetro com horimetro (52mm)
Para altas velocidades até 500 KM/h, temos velocímetros digitais numéricos precisos. Veja VO-20, VO-20 GP-20, VO-30, VO-50, VO-83, VH-83, MF-70-71-72-73, Mf-50A-D-G, MF-15A-C-F. Ou consulte-nos.
Para baixas velocidades (EX: empilhadeiras, rebocadores, etc) até cerca de 80 KM/h, temos velocímetros mais precisos. Veja VO-21, VO-51, VH-52 ou consulte-nos.
Também pode ser usado em: adubador ou adubadeira, semeador ou semeadeira, plantador ou plantadeira, colhedor ou colheitadeira, pulverizador para cafe, cana, soja, milho, sementes, citrus, frutas, graos, algodao, trigo, feijao, etc.

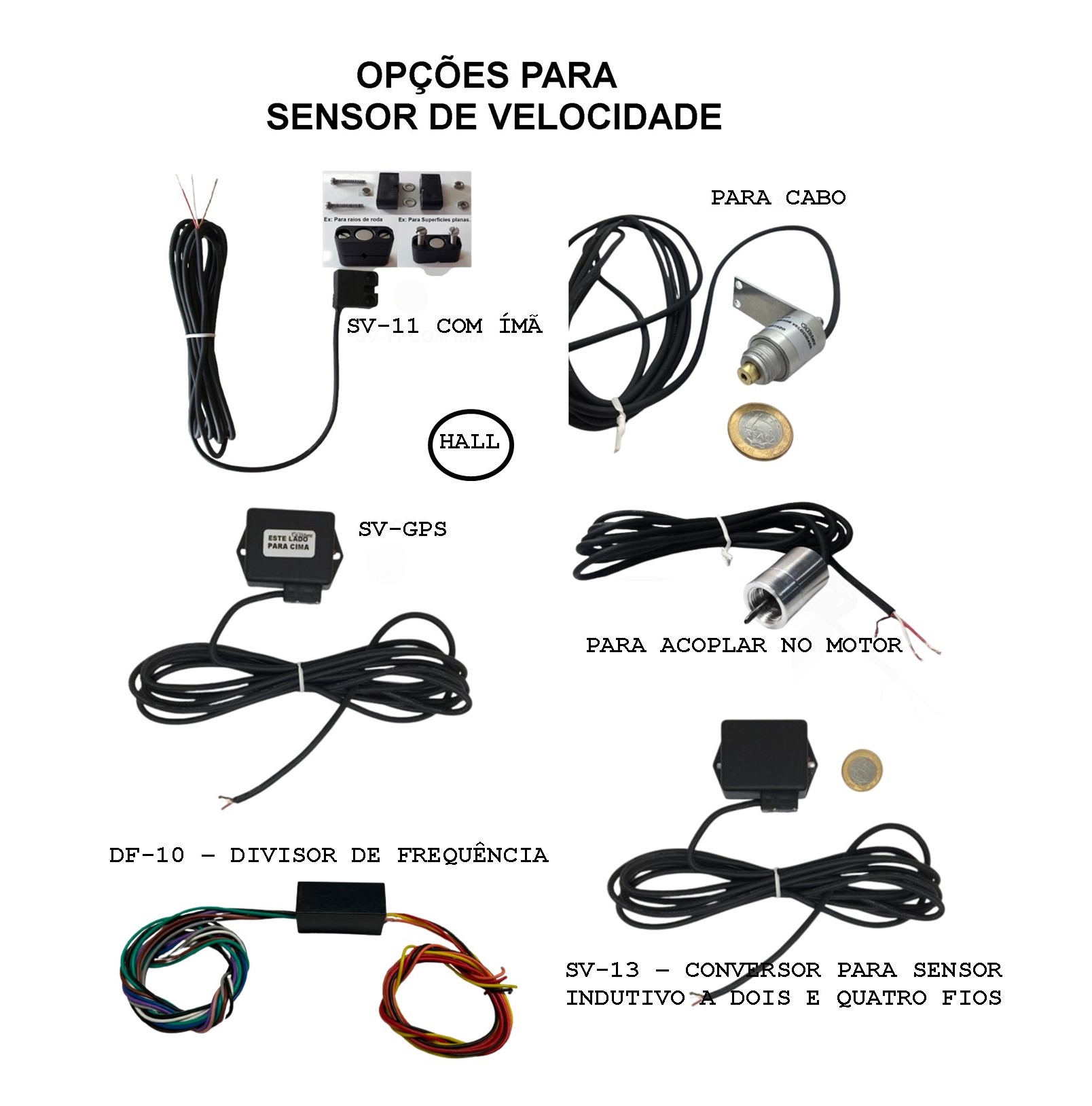

Temos diferentes alternativas de sensores para os velocímetros, facilitando a instalação:
– GPS
– Efeito Hall e outras pulsados (original do equipamento)
– Indutivos com 2 ou 4 fios
– Magnéticos na roda ou dispositivo volante (vários modelos, com ímã e sem ímã)
– Sem ímã (SV-17): instalação próxima a roda ou elemento volante.
– Para caixa do motor (SV-24, SV-26 e SV-28).
– Para cabos (SV-25 e SV-27)
– Muito práticos: para gravar referência de velocidade ou com GPS: SV-GPS ou SV-GPS Emula de alta precisão e velocidade.
– Etc.
Para sinalizar e acionar dispositivo externo (exemplo: com rele) na aproximação de um limite programado pelo usuário, pode ser adquirido outro instrumento para funcionar em paralelo. Veja Shift Light Sequencial ou Progressivo (SL-71 com 5 leds ou SL-72 com 10 leds) e Alerta Progressivo (AP-10, -20, -30, -40). Temos modelos sem e com atuador externo ( rele).

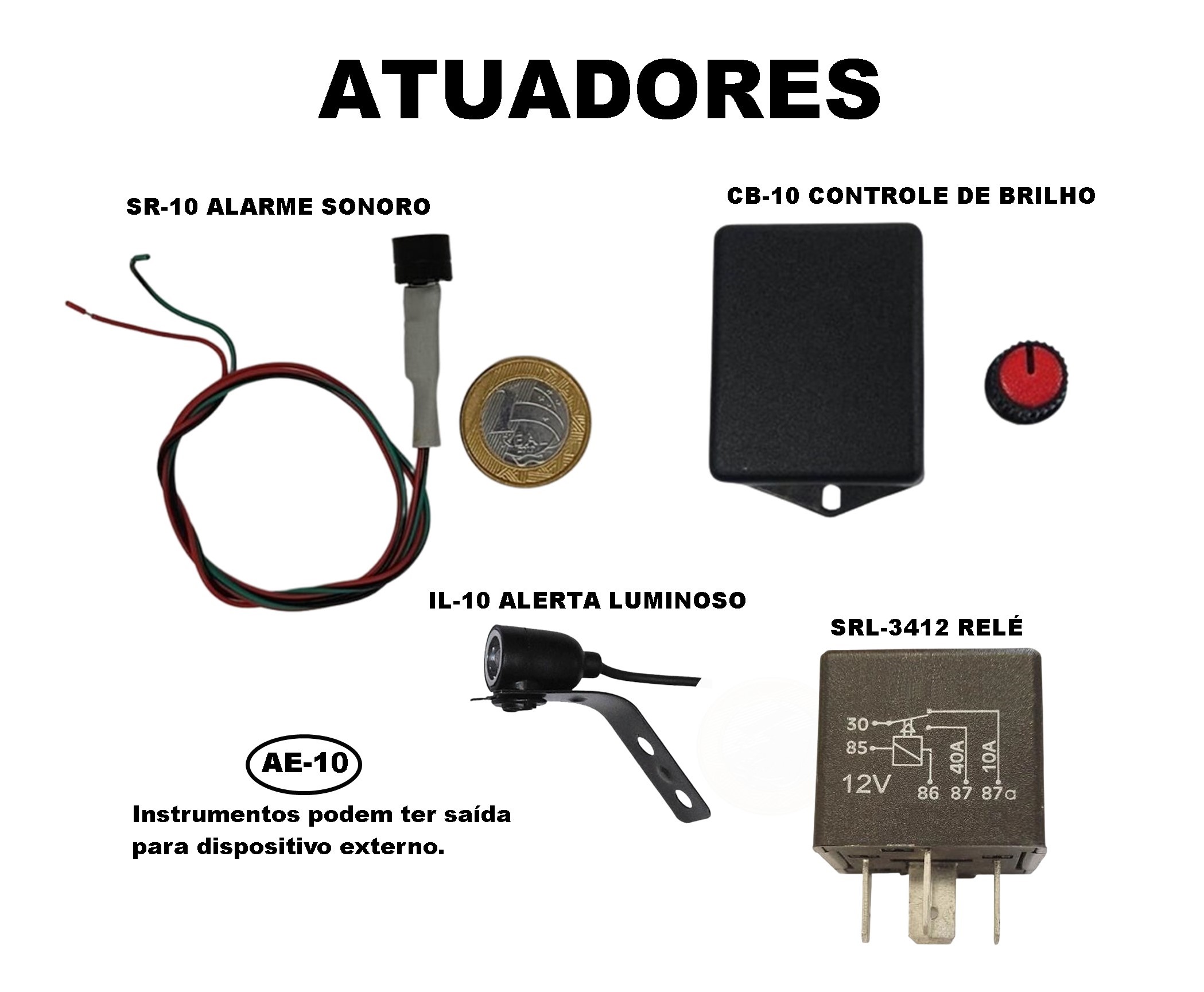

Os instrumentos da Guster podem ter funções programáveis pelo usuário para:
a) alarme visual (displays ou leds piscam)
b) saída opcional para Alarme Sonoro (buzzer externo) ou,
c) saída opcional para Atuador Externo (rele externo) ou,
d) saída opcional para Indicador Luminoso (Spot Light, externo).
NOTA: Confirmar opcionais na compra. Relé é opcional, incluir se desejado.
Consulte-nos quanto a disponibilidade para o modelo de instrumento desejado.
Permite inserir determinado número de horas inicial, para substituir outro horímetro (confirmar no ato da compra).
Pode-se selecionar horímetro Total e Parcial:
– Total = acumulado desde a instalação.
– Parcial = acumula a partir do momento desejado (não inibe acúmulo de horas totais).
Para preços, comprar ou esclarecer dúvidas, favor nos contatar pelo Whatsapp (clique aqui) de segunda a sexta-feira, 8:00 – 12:00 e 13:00 – 17:45. Ou, pelo email: vendas@guster.com.br
Descrição
Para que serve o VH-83:
O velocimetro com horimetro VH-83 é um instrumento para indicar a velocidade e como horimetro para indicar a quantidade de horas de funcionamento de maquinas, equipamentos ou outros. Com horas totais e parciais. Programável com possibilidade de uso de filtros para acúmulo de horas, alarmes e saída para rele. Velocimetro para baixas e altas velocidades. Alternativa velocimetro com GPS.
Aplicações diversas do velocimetro com horimetro VH-83:
Velocimetro com horimetro VH-83 pode ser usado como: velocimetro com GPS, velocimetro para altas velocidades, velocimetro horimetro, combinado, velocimetro digital, velocimetro para baixas velocidades, velocimetro para: rebocador, AGV,trator, off-road, caminhão, plataformas elevatorias, lavadora de piso, velocimetro digital moto, velocimetro digital carro, velocimetro digital universal para carro moto auto, velocimetro digital para carro moto auto automotivo, velocimetro digital para carros antigos, velocimetro fusca, indicador de velocidade, instrumento de painel para automóveis, carros, motos, máquinas, equipamentos, indicador de velocidade, horimetro, horimetro digital, horimetro digital universal, marcador de horas acumuladas, totalizador de horas, horimetro totalizador de horas, horimetro universal, medidor de horas, horimetro para maquinas, indicador de horas acumuladas para painel de automóveis, carros, motos, máquinas, equipamentos, veículos.
Funcionamento do velocimetro com horimetro:
Velocimetro com horimetro digital.
Os velocímetros da Guster funcionam com um pulso por volta da roda do equipamento.
Dependendo da aplicação do sensor usado, o sensor:
– Pode gerar um pulso por volta da roda ou do eixo.
– Pode gerar vários pulsos por volta da roda ou do eixo.
Pode ser necessário Divisor de Frequência (DF-10) para adequar o sensor ao instrumento.
Alguns modelos de Velocímetros e Multifuncionais tem Divisor de Frequência interno (ex.: VO-30/31, MF-15A a F/16/50A/70 A 73/80/100/110/140/270). Em caso de dúvidas, verifique manual do sensor de velocidade desejado ou consulte-nos.
Nossos Sensores de Velocidade e Divisor de Frequência (DF-10) tem led que brilha quando pulso ocorre na saída do sinal, facilitando instalação.
Aprende Velocidade, Conversor de Velocidade (SV-32) e Sensor de Velocidade por GPS (SV-GPS e SV-GPS Emula) tem led que brilha quando pulso ocorre na saída do sinal, dispensam a programação de perímetros, número de pulsos, etc, facilitando instalação.
Os velocímetros são para “km/h”. Mas, como permite calibração de perímetro de pneus ou gravar referência de velocidade, podem operar em: MPH (milhas por hora) ou Knots, apesar de no painel do instrumento estar gravado Km/H. Pode ser pedido sob encomenda, gravação da unidade no velocímetro desejado, consulte-nos.
Mesmo recurso pode ser usado para que o velocímetro mostre velocidade maior que a real por controle/segurança.
Características do velocimetro com horimetro:
- Circuito eletrônico com microprocessador, usando tecnologia SMD, resultando em mais confiabilidade, durabilidade e mais recursos ao usuário;
- Não contém peças mecânicas sujeitas a desgastes e aferições periódicas
- A utilização de mostrador digital permite visualização rápida;
- Indicado para montagem em painéis ou suportes/copos automotivos;
- Fabricado com gabinete: a) GP-85: SLIM redondo 85mm ou, b) GM-85: Padrão redondo 85mm ou, c) GP-98: DIN Quadrado (98×98)mm. Veja opções de Molduras e Suportes;
- Alimentação: 8 a 18VDC, para veículos 12 Volts. Para 24 Volts ou outras redes elétricas, ver opcionais;
- Indica velocidades de 10 a 70 MPH;
- Proteção quanto a inversão de polaridade da alimentação;
- Entrada de sinal elétrico programável (opcional) para contagem de tempo se:
- —- -Instrumento ligado;
- —- -Conta giro ou com presença de pulsos;
- —- -Com variação de giro (pulsos) (opcional);
- O sensor de giro (SG-10, indutivo) acoplado ao cabo de velas simplifica a instalação, é necessário para: motos, aviação experimental, karts e similares (ex: que utilizem motores de motos).Não se aplica com opcional DIESEL;
Para uma mesma aplicação, temos outros modelos com alternativas que permitem agregar funcionalidade, estética diferenciada, dar acabamento e facilitar nas instalações dos instrumentos:
- agrupamento de funções: Multifuncionais.
- formatos e tamanhos: redondos, quadrados, retangulares, verticais, horizontais, ovais, compactos (GP-20).
- cores: molduras, painel de fundo e iluminação.
- gabinetes: sobrepor, abraçadeira, embutir, curtos (SLIM) ou padrão, resistentes a água (Standard) ou não (Street), maresia.
- suportes e adaptadores variados.
- diesel, gasolina, álcool ou GNV.
- sensores: inclusos para modelos padrão, salvo casos indicados. Sensores alternativos para facilitar aplicações.
- controle de brilho, alarmes visual e sonoro, atuador externo (saída para relé), memória.
- alimentação: diversas redes.
Com estas possibilidades, é possível montar um conjunto harmonioso de instrumentos, evitando misturar instrumentos com diferentes estilos de fabricação ou minimizar com conjuntos já existentes.
Alternativas de Cores, Molduras, Suportes, Sensores, Outros Opcionais e Acessórios, ítens que permitem agregar funcionalidade, facilitar instalações e dar acabamento nos instrumentos. veja no catálogo completo: Clique aqui.
Consulte o manual. Clique aqui.
